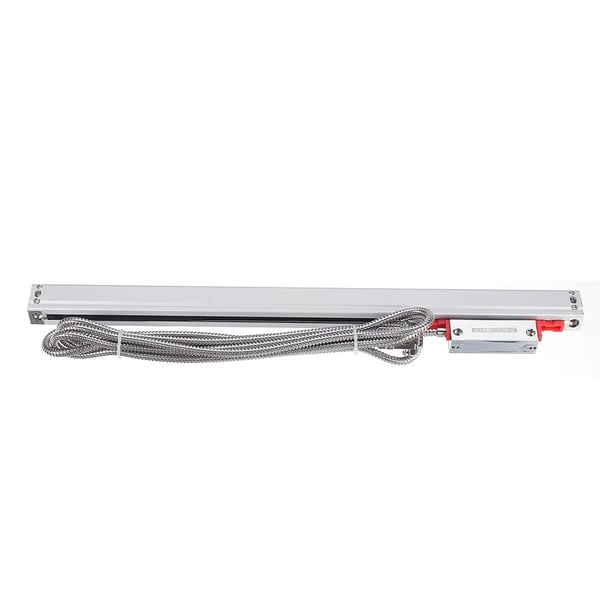

KA300 lineær skala – 720 cm målelængde med TTL og 0,005 mm opløsningDenne lineære glasskala leverer præcis positionsfeedback til maskiner og fiksturer. Med IP54, DB9-stik og solid opbygning er 720 cm-varianten ideel til langtidstable drift.

Vigtigste fordele

• Høj nøjagtighed 0,005 mm for præcis positionering.
• Robust IP54 mod støv og stænk.
• Stabilt signal TTL A/B/Z for sikker aflæsning.
• Let installation med beslag og skruesæt.
• Pålidelig ved vibration og langvarig brug.

Præcision i hver bevægelse5 µm opløsning reducerer fejl fra termisk udvidelse og mekanisk slør for gentagelig nøjagtighed.

Skabt til værkstedsmiljøIP54-beskyttelse og kvalitetslejer forlænger levetiden i krævende omgivelser.

Klar TTL-udgangA, B og Z via DB9 sikrer nem integration i styringer og displays.

Hurtig monteringKompakt form, 3 m kabel og medfølgende beslag gør eftermontering enkel.

Konsistent performanceVibrationsfast konstruktion sikrer stabile målinger over tid.

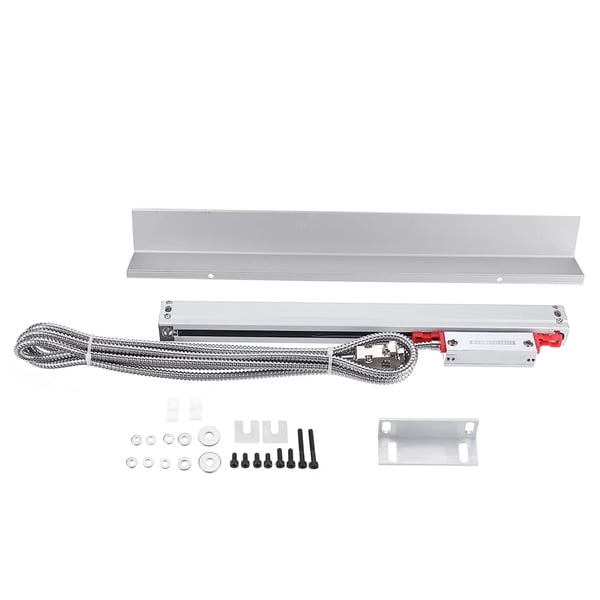

Pakkens indhold

• 1× Lineær skala (720 cm målelængde, grøn)
• 1× L-plade
• 1× Beslag
• 1× Pose med skruer

Specifikationer

• Målelængde: 720 cm
• Samlet længde: målelængde + 10,6 cm (ca. 730,6 cm)
• Opløsning: 0,005 mm (5 µm)
• Signal: TTL (A, B, Z)
• Gitterafstand: 0,02 mm

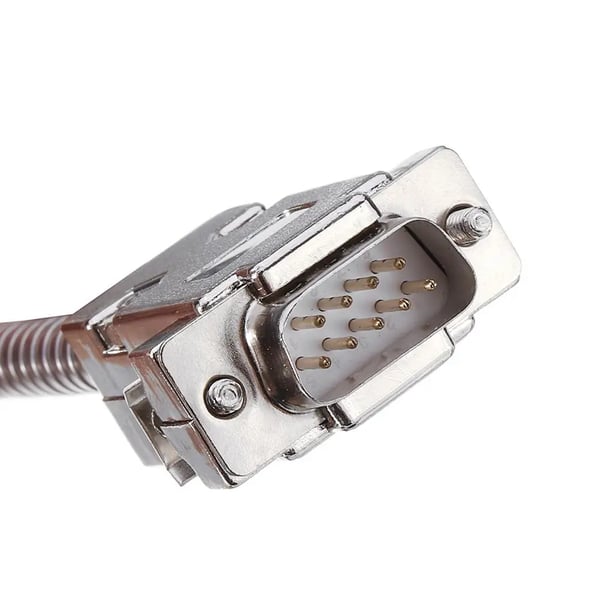

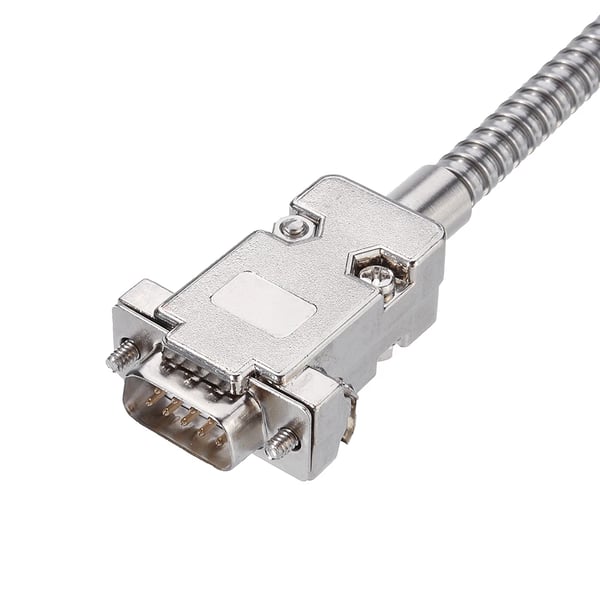

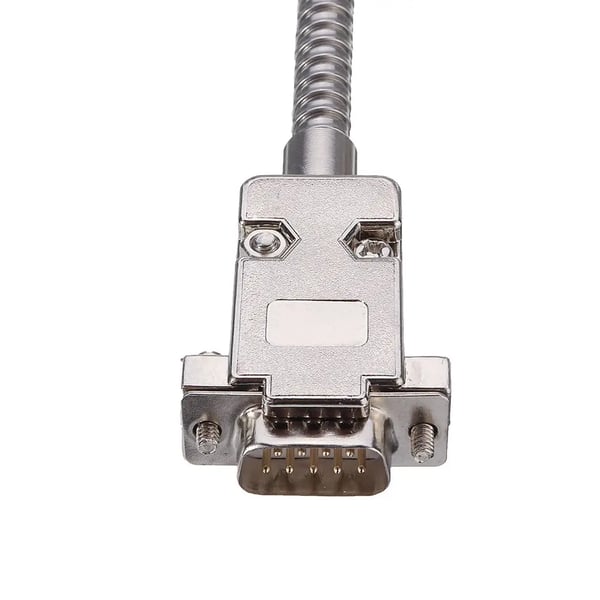

• Kabel: 3 m med DB9
• Forsyning: 5 V (Pin 7: +5 V, Pin 2: 0 V)
• Beskyttelse: IP54
• Farve: Grøn
• Z-reference: Ja (Pin 9)

BemærkDer medfølger præcis én lineær skala (720 cm-varianten). Kontroller mål og tilslutning før installation.
