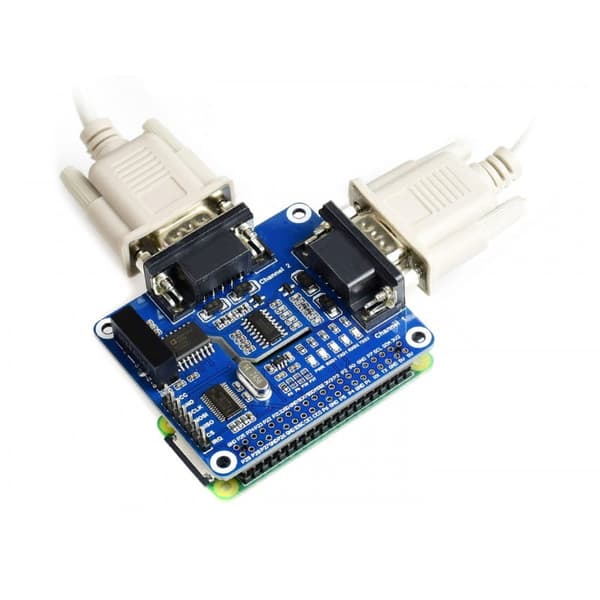

HAT-laajennus Raspberry Pi:lle mahdollistaa RS232-tiedonsiirron. Moduulin lisäominaisuutena on useita suojauksia ja RS232-väylän erottaminen Raspberry PI:stä. Moduuli käyttää SC16IS752 SPI -väylämuunninta kahteen RS232-väylään. Vakaus, nopeus ja luotettavuus tekevät järjestelmästä ihanteellisen automaatio-ohjaussovelluksiin.

2-kanavainen RS232 HAT -laajennustoiminnot:

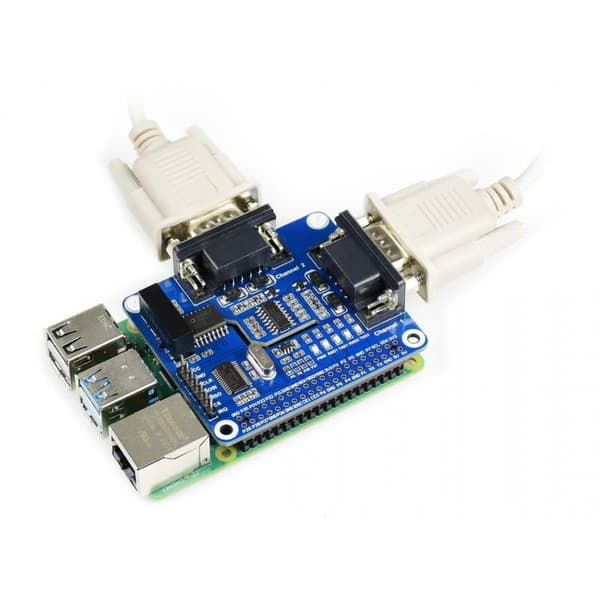

Vakiomuotoinen 40-nastainen GPIO-liitin, yhteensopiva minkä tahansa Raspberry Pi -version kanssa

Pari SC16IS752+SP3232-laitteita mahdollistaa muunnoksen SPI-väylästä RS232-väylään, jonka maksiminopeus on jopa 921600 bps

TVS-diodi (Transient Voltage Suppressor) suojaa elektroniikkaa ylijännitteiltä ja staattisilta purkauksilta LED-merkkivalot, jotka ilmoittavat virransyötön ja tiedonsiirron tilasta

Laitteen SPI-nastat mahdollistavat yhteistyön esim. Arduino Saatavilla olevia toimintaesimerkkejä C:llä ja Pythonilla 2-CH RS232 HAT -spesifikaatio:

• UART-järjestelmä: SC16IS752
RS232-lähetin-vastaanotin: SP3232
• Tiedonsiirto SPI:n kautta Lähetysnopeus: 300 ~ 921600 bps Käyttöjännite: 3,3 V / 5 V

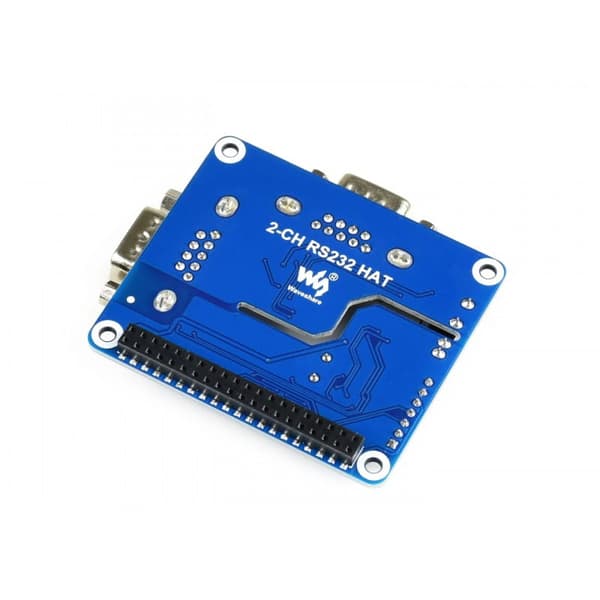

Mitat: 65 mm × 56,5 mm
• Kiinnitysreiän halkaisija: 3,0 mm

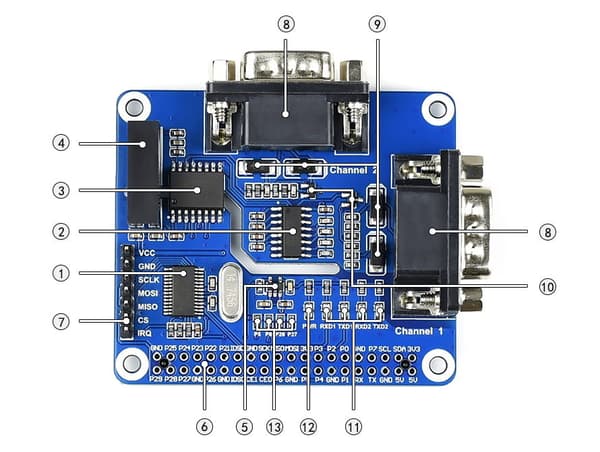

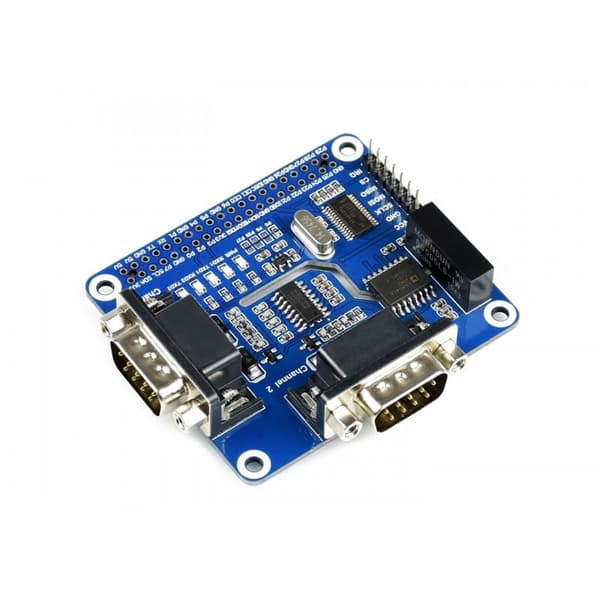

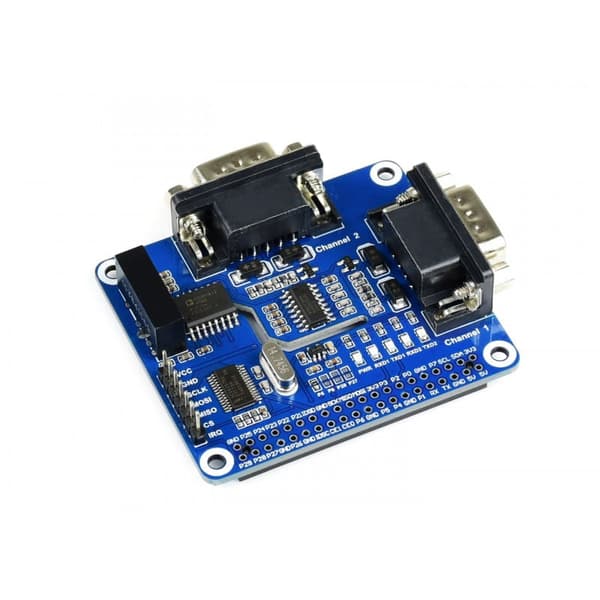

• Levyn kuvaus:
• UART-ohjain SC16IS752
• RS232-lähetin-vastaanotin SP3232
• ADUM1412-signaalierotin
• B0505LS virtalähteen erotin
• RT9193-33 jännitesäädin
• GPIO-liitin, joka sopii Raspberry Pille
• Liitin, joka mahdollistaa Arduinon tai muun mikrokontrollerin ohjaamisen
• RS232-liittimet 9-nastainen uros
• Suojausdiodit

ESD-suojausdiodit

Viestintäindikaattorit RXD1/TXD1 RXD2/TXD2

Virtaindikaattori Keskeytysnastojen konfiguraatio, normaalisti kytketty P5:een (BCM P24)

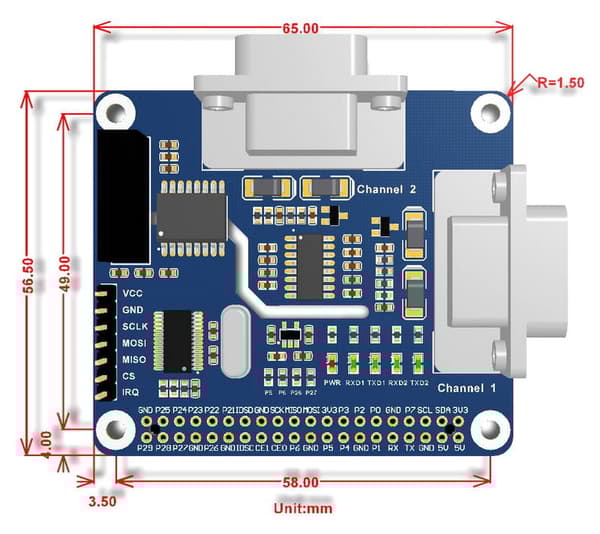

Moduulin mitat:
• Wiki: 2-CH_RS232_HAT
• Ostaessasi saat vain muunninkortin, setti ei sisällä kaapelointia tai Raspberry Pi:tä.
