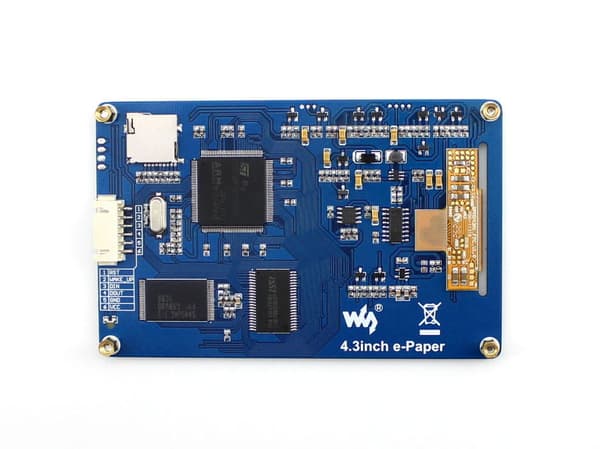

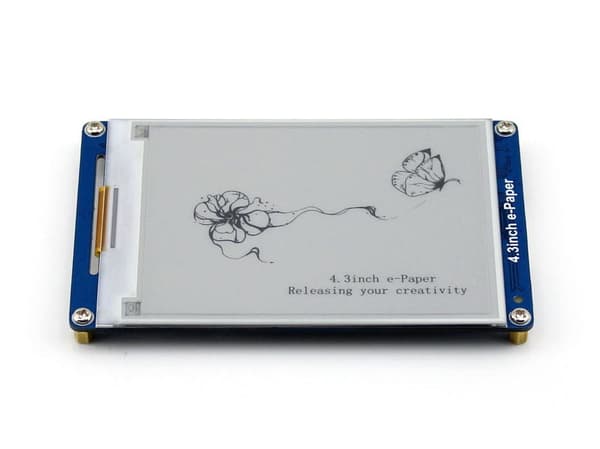

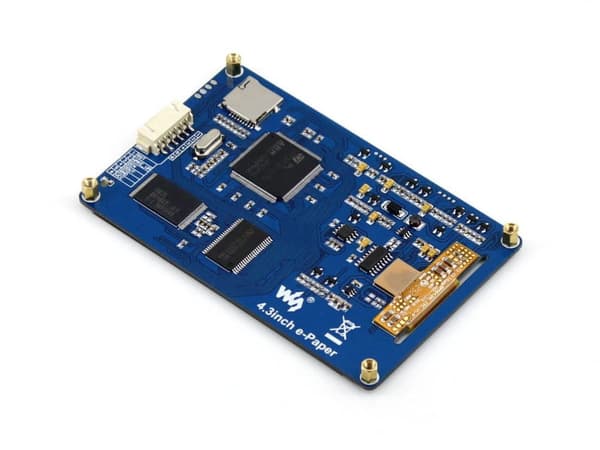

Moduuli, jossa on 4,3 tuuman näyttö, joka on valmistettu e-Ink-tekniikalla. Moduulilevyllä on ARM-ytimellä varustettu mikrokontrolleri, joka käsittelee tätä näyttöä. Ohjaus perustuu komentojen lähettämiseen UART-sarjaliitännän kautta.

Tekniset tiedot:

Helppokäyttöinen näyttö, jota ohjataan sarjaliitännän kautta, mukaan lukien grafiikka, tekstit,

Sisäänrakennetut kirjastot 32, 48 ja 64 pikselin fonteilla Sisäänrakennettu 28 Mt:n NandFlash-muisti, joka mahdollistaa fonttien/grafiikan tallennuksen SD-korttiliitin

4-tasoinen harmaasävy,

Resoluutio: 800 × 600 Mahdollisuus muuttaa ohjausväylän nopeutta, vakio: 115200 Syöttö- ja käyttöjännite: 3,3 V - 5 V, Alhainen virrankulutus, lepotilassa alle 5 mA

Saatavilla Ohjelmisto, joka mahdollistaa ohjauksen tietokoneelta
• Sovellukset
• Sähkökirja Ostoskeskus POS Hintatarra
Teollisuusinstrumentti
• Nastamääritelmät
• VCC : 3,3 V ~ 5,5 V GND : GND
DOUT : Sarjadata ulos
• DIN : Sarjadata sisään
WAKE_UP : Ulkoinen herätys
• RST : Ulkoinen nollaus
• Ulkomitat
• Sarja sisältää
• 4,3 tuuman e-Paper-näyttö x 1 XH2,54 6-pinninen × 1 -kaapeli
• Lataukset
Ohjelmistopaketti, joka sisältää demokoodeja Arduinolle, STM32:lle, Nucleo Mbedille sekä kaavion ja käyttöoppaan
• Klikkaa tästä ladataksesi
