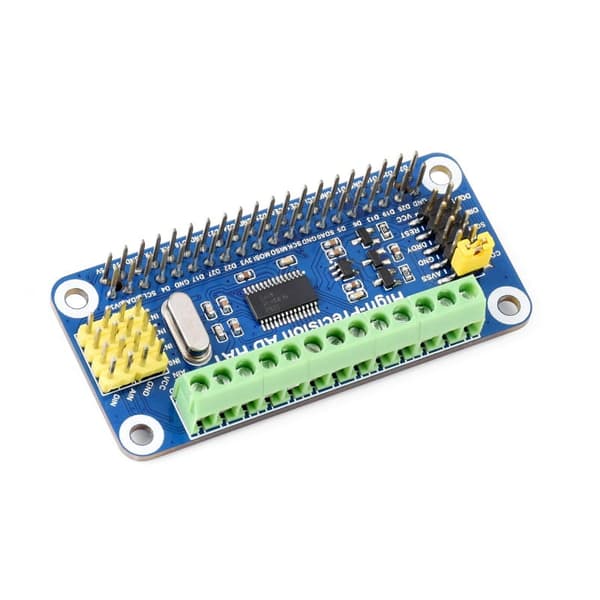

Moduuli 32-bittisellä ADC-muuntimella Raspberry Pille.

Moduulin tekniset tiedot

:

Piiri: ADS1263

Resoluutio: 32 bittiä
• Näytteenottotaajuus: 38,4 kSPS
Tiedonsiirto: SPI
• Tulojännitealue (maks.): 2,5 V, 5 V Tulojännitealue (min.): -2,5 V, 0 V Matala kohinataso
Tulokanavat: 10
• Rakenne: delta-sigma
Sisäänrakennettu 24-bittinen apu-ADC
• Sisäänrakennettu AD-tulo ruuviliittimillä Mitat: 65 x 30,5 mm

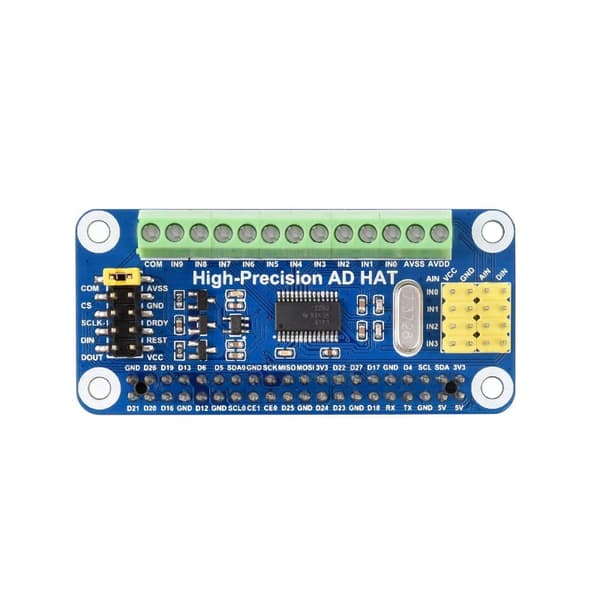

Moduulin rakenne
Raspberry Pi GPIO -liitin
AD-tulo (ruuviliitin)
AD-tulo (liitin)
Ohjaustulo (liitin)

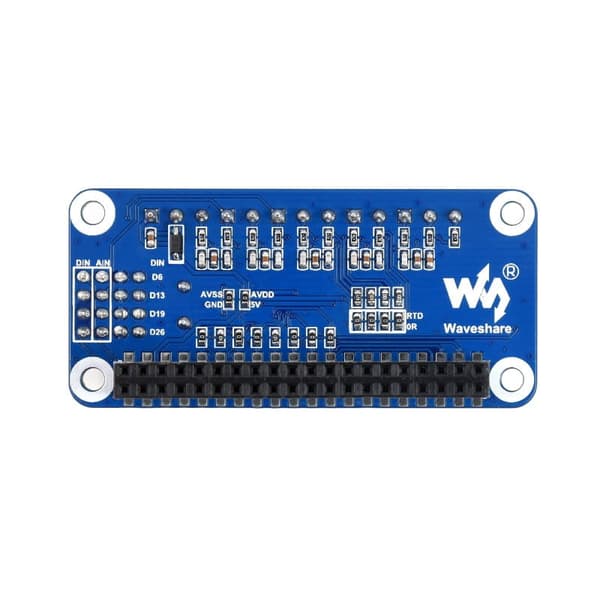

Tehokonfiguraatiovastus

RTD-konfiguraatiovastus

ADC-maadoitusreferenssikonfiguraatio

• 7.3728M kvartsi
• Virtalähdeosa
• BRT-osa
• Tulosuodatus osio
• ADS1263

Pinnien määritelmä

Erilaisten WaveShare-anturinastojen kanssa yhteensopivien analogisten anturimoduulien liittämiseen

• Mitat

Sarja sisältää:

• ADC-muunnin Raspberry Pille
Ruuvisetti x1

Kuvissa näkyvät Raspberry Pi ja moduulit EIVÄT sisälly toimitukseen.

• Wiki:
High-Precision_AD_HAT
•
