Täydellinen sarja suojaa aurinkosähköasennuksia ylikuormituksilta ja oikosuluilta aurinkosähkö- ja muissa tasavirtasovelluksissa. Varustettu varistorielementin tilan optisella ilmaisimella, joka ilmoittaa elementin kulumisesta. Kuluneen varistorin turvallinen vaihto ilman laitteen irrottamista.

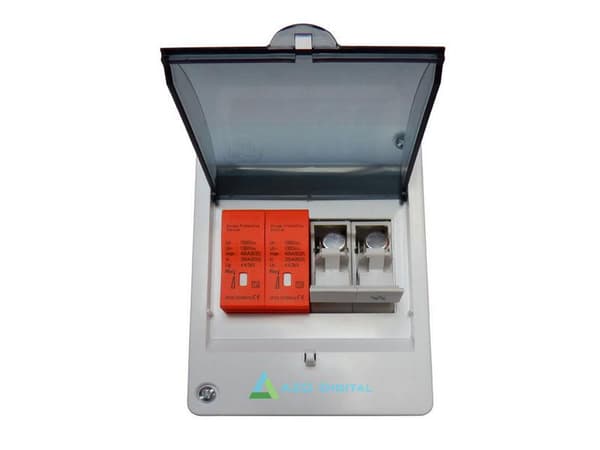

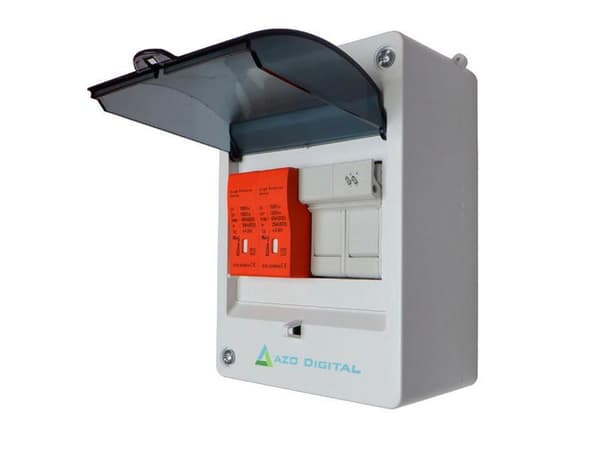

Sarja sisältää:
DC-sulakepesä aurinkosähkösovelluksiin LEADER ZTPV-25B
LKTD2 –PV1000 ylijännitesuoja

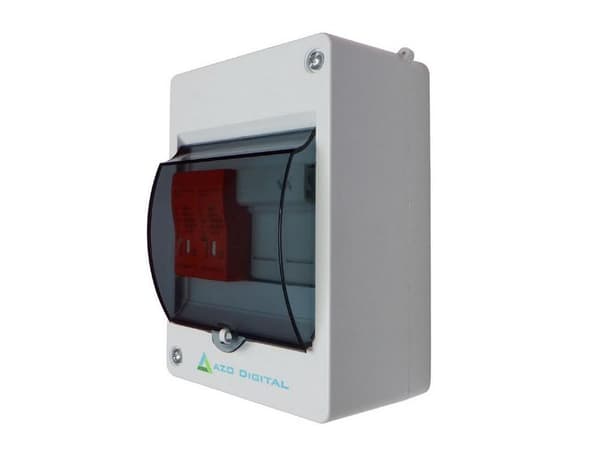

4-urainen pinta-asennettava ABS-kotelo läpällä

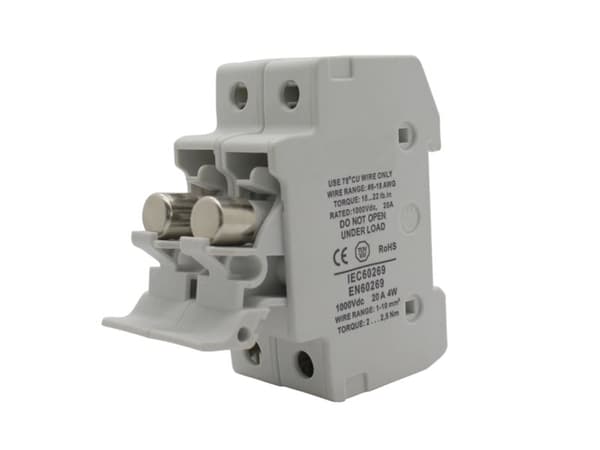

• DC-sulakepesä aurinkosähkösovelluksiin LEADER ZTPV-25B
mitoitettu Oikosulkukytkentäkyky Icn asennetulla sulakkeella 33kA
nimellisvirta jopa 32A
sulakkeen koko 10x38 mm

käyttöluokka DC-20B

nimellisjännite 1000 VDCnimellisvirta DC-20B 1000 VDC 32A

käyttöluokka DC-20Boikosulkukytkentäkyky 33kA

sulakkeiden suurin tehohäviö 4W

mitat 36x83mm

• kiinnitysstandardi TS-35mm kiskosuojausluokka IP20
• käyttölämpötila -30 +70 °Csulakkeen koko 10 x 38 mm
• paino 0,14 kg

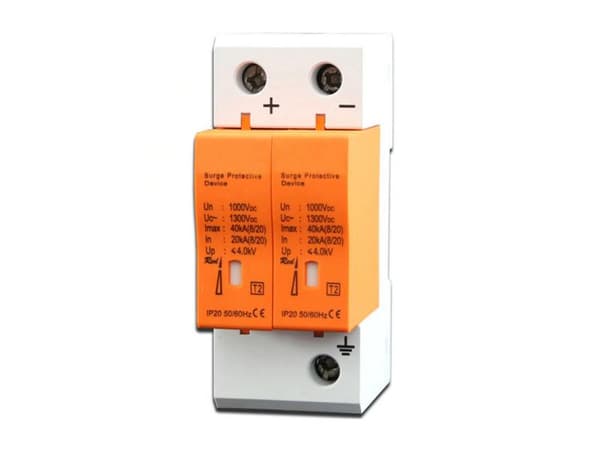

LKTD2 –PV1000 ylijännitesuoja
valmistettu standardin EN 50539-11 mukaisesti
nimellinen purkausvirta In 20 kA (8/20us) moduulia kohden
suurin purkausvirta imax 40 kA (8/20us)

suurin jatkuva käyttöjännite UCPV 1000V DC

vaihdettava sisäosasuojaimen tyyppi PV-T2 (luokka II, C, tyyppi 2)

lämpösuojaustoimintosuojaustapa miinus PE:hen, plus PE:hen, miinus plus

nimelliskytkentäjännite Un 1000 VDCsuurin jatkuva käyttöjännite 1300 VDC

suurin avoimen piirin jännite 1100 VDC

• nimellispurkausvirta In (8/20us) 20 kA

suurin purkausvirta Imax (8/20us) 40 kA

kokonaispurkausvirta Itotal (8/20us) 40 kA

jännitesuojaustaso Up arvolla In

• vuotovirta Ipf arvolla Uref DC
• vuotovirta Ipe arvolla Uref AC
• suurin oikosulkuvirta 1000 A
• porttien lukumäärä 2
• LV-järjestelmän tyyppi DC, maadoitettu aurinkosähkö; DC, maadoittamaton aurinkosähköjärjestelmä;

ylikuormitusrajoitin OCM

kiinnitysstandardi TS-35 mm kiskosuojausluokka IP40, liittimet IP20

nostoliitin, M5-ruuviliitäntäliittimien poikkileikkaus 2,5–25 mm2

liitinruuvien kiristysmomentti 2–3,5 Nmsisäinen käyttöasennusluokka III

ympäristön lämpötila -5 +40 StCabsoluuttinen korkeus

ilmastonkestävyys 5–95 %
