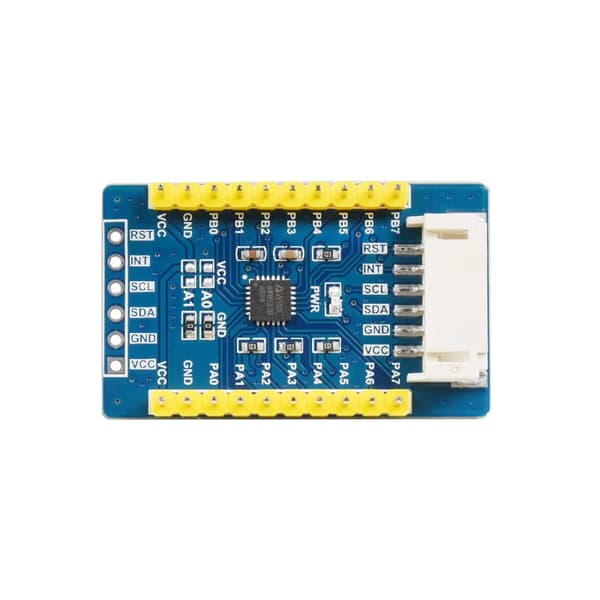

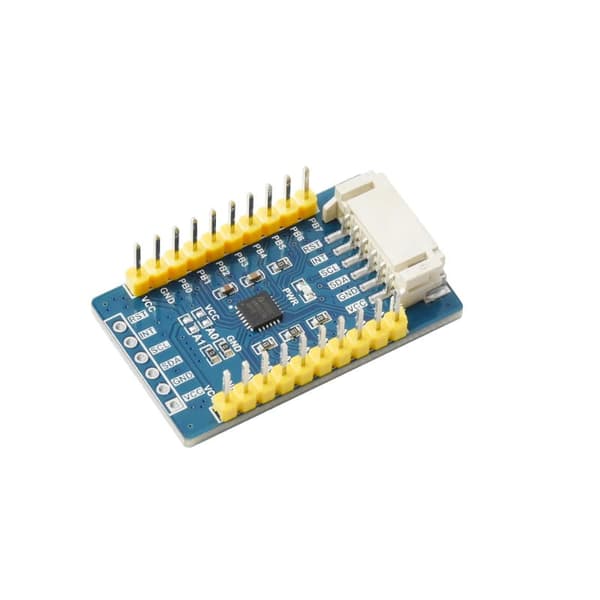

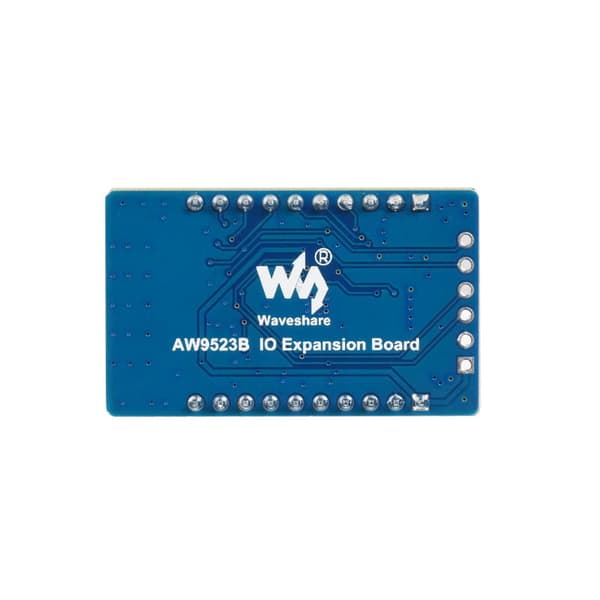

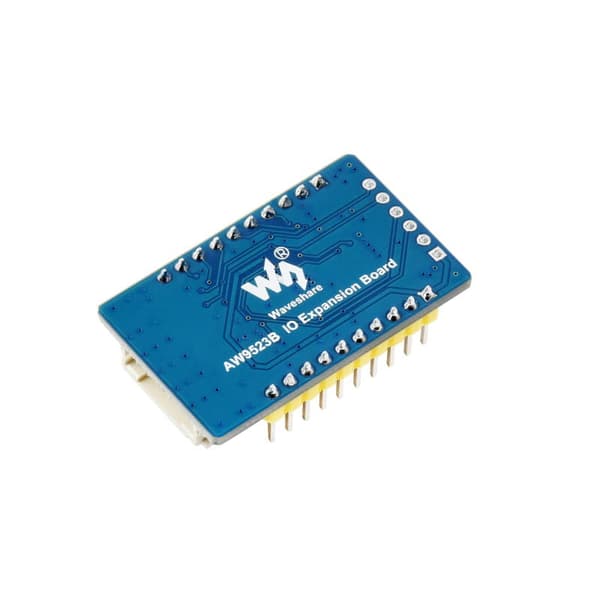

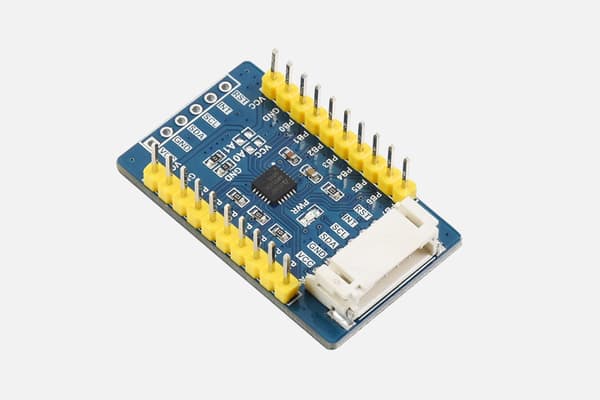

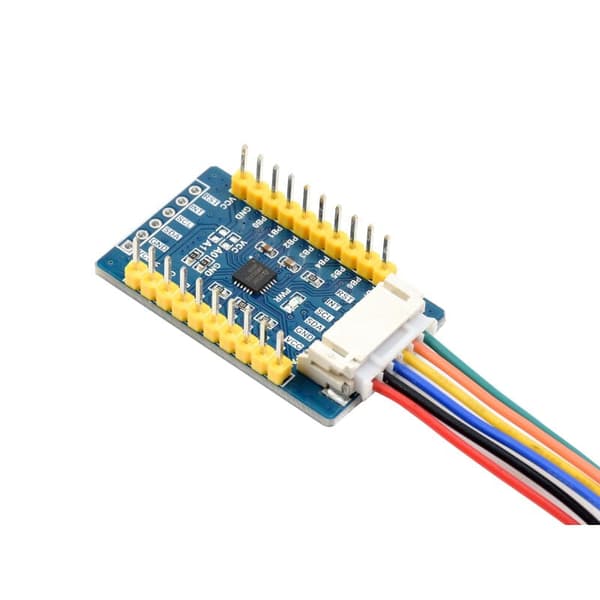

Moduuli, jossa on 16-kanavainen GPIO-laajennin ja LEDien ohjausmahdollisuus. AW9523B GPIO.

Moduuli, jossa on 16-kanavainen GPIO-laajennin AW9523B-järjestelmään perustuen. Laajentaa Arduinon tai Raspberry Pi:n toiminnallisuutta 16 lisä-I/O-nastalla. Sen avulla voit laajentaa mikrokontrolleritulojen ja -lähtöjen määrää sekä ohjata suoraan LEDejä 256 kirkkaustasolla ilman vastuksen lisäämistä. Moduuli saa virtansa 2,4 V - 5,5 V jännitteellä ja tiedonsiirto tapahtuu I2C-liitännän kautta.

Tekniset tiedot:

• 16 monitoimista I/O:ta
• Mahdollisuus LED-ohjaukseen 256 kirkkaustasolla
• Keskeytysten käsittely
• Liitäntä: I2C
• Laiteosoitteen valinta hyppyjohtimilla AD1 ja AD0
• Sisäänrakennettu jännitemuunnin:
3,3/5V
• Virrankatkaisutoiminto
• Käyttölämpötila:-40-85 ℃
• Matala valmiustilan virta: noin
0,1 µA
• Syöttöjännite: 2,4 V - 5,5 V
• Mitat: 38 x 23 mm

• Liitännän kuvaus:
• VCC - Virtalähde (3,3 V/5 V tulotuki)
• GND - Maadoitus

SDA - I2C-datanasta

SCL - I2C-kellon pinni

INT - Keskeytyslähtö

RST - Laitteiston nollaus

• Liitäntäesimerkkejä:
Raspberry Pi:

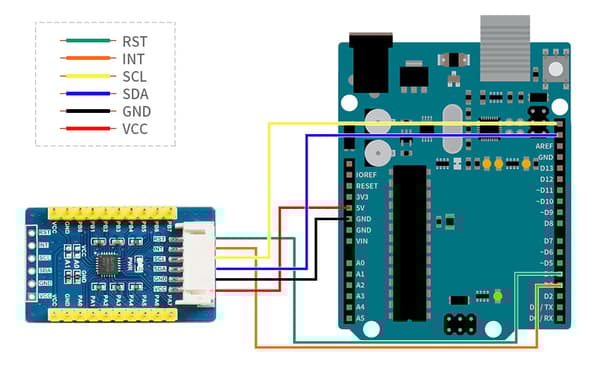

Arduino:

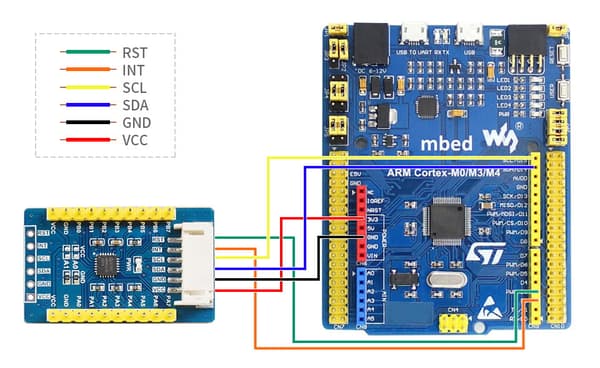

STM32:

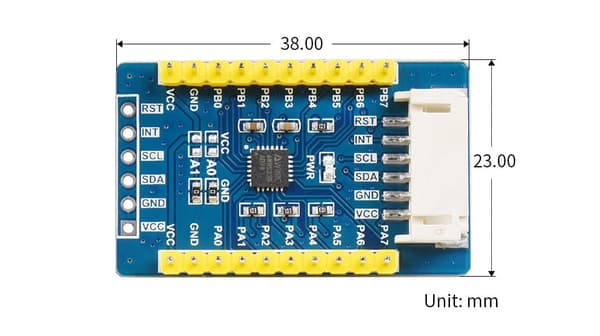

• Mitat:
• Kuvissa näkyvät mikrokontrollerit eivät ole osa sarjaa ja ne on ostaa erikseen!
•



  Sarja sisältää

AW9523B laajennusmoduuli x1

Kaapeli x1

Wiki:

AW9523B_IO_Expansion_Board
