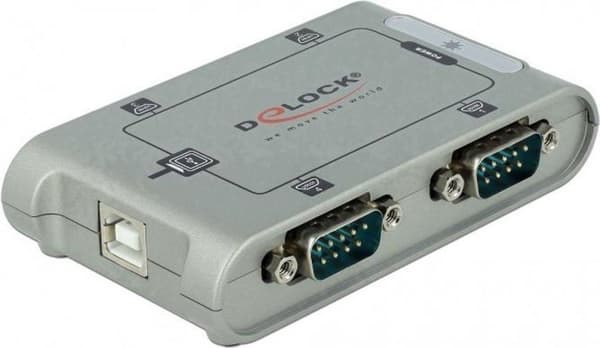

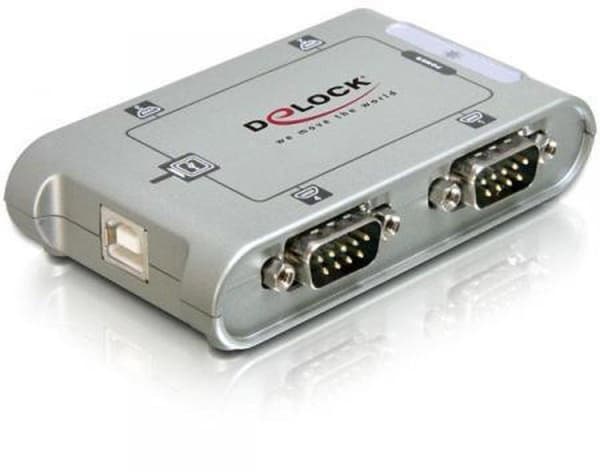

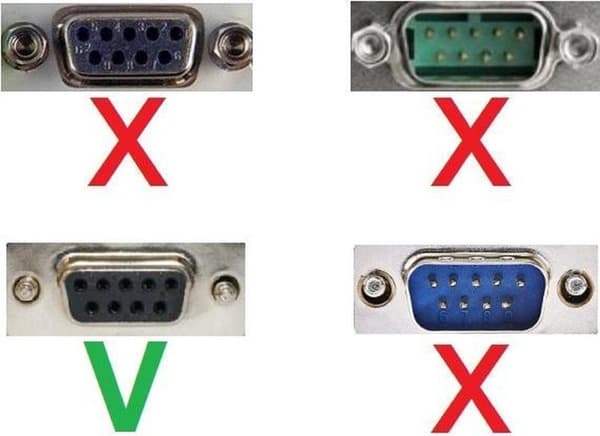

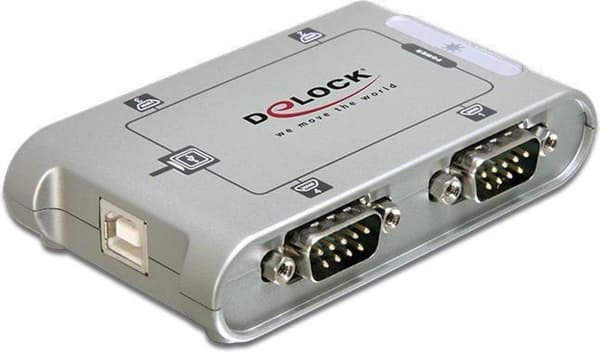

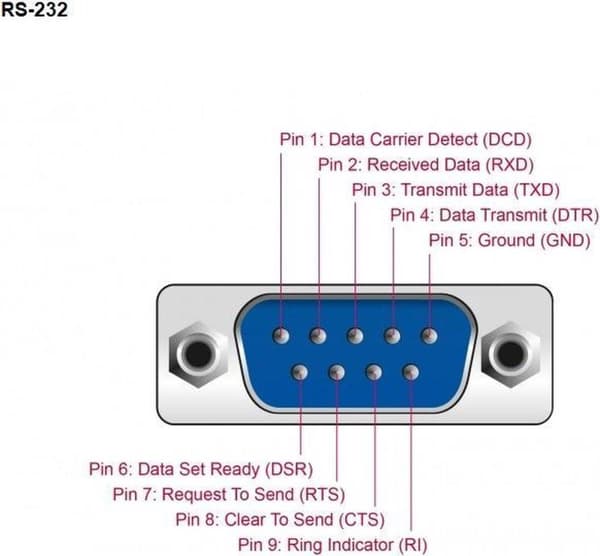

USB-A (m) - 4x 9-nastainen SUB-D muttereilla (m) RS232-sarjasovitin / ASIX-siru Tämän muuntimen avulla voit liittää jopa 4 sarjalaitetta 9-nastaisella SUB-D RS232-liitännällä tietokoneeseen tai kannettava USB-tyypin A-portilla.SUB-D-liittimet SUB-D-liittimet, jotka tunnetaan myös nimellä D-Sub tai D-Subminiature, ovat yleisiä pistokeliitäntöjä, joita käytetään pääasiassa tietokoneissa. Nimi miniatyyri sopisi ajalle, jolloin nämä liittimet olivat yleisiä, mutta nykyään se on melko suuri liitin. SUB-D-liittimillä on oma numerointijärjestelmänsä, aloita aina D-kirjaimella, jota seuraa pistokekoodi tarkalla nastojen määrällä. SUB-D-liittimiä on saatavana 9 nastalla (=E), 15 nastalla (=A), 25 nastalla (=B), 37 nastalla (=C) ja 50 nastalla (=D). Seuraavassa on M-kirjain (mies) tai F-kirjain (nainen). Joten DB25M on urospuolinen 25-nastainen SUB-D-liitin, kun taas DA15M on SUB-D 15-nastainen liitin.RS-232-standardi RS232 on standardi tietokoneiden ja oheislaitteiden tai tietokoneiden väliseen tiedonsiirtoon. Liitäntä muistuttaa VGA-porttia, mutta siinä on vähemmän nastoja (9 VGA:n 15 sijaan). Tämä liitäntä kehitettiin aikoinaan modeemien ja tietokonepäätteiden väliseen kommunikaatioon, mutta nykyään monet valmistajat käyttävät sitä kaikenlaisiin laitteisiin. Yleensä yhteyttä käytetään laitteen liittämiseen tietokoneeseen tai päivitysten tai ohjelmistojen asentamiseen (palveluportti). RS-232-liitin (nastajako) Jos RS-232-liittimessä oli alun perin 25 nastaa, myös toissijaisen RS:n tarjoamiseksi - 232-viestintäkanavalla kohtaat käytännössä vain 9-napaisia RS-232-liittimiä. RS-232-standardin nastajako on seuraava: - nastat 1-5 (ylhäältä vasemmalta oikealle): 1= Data Carrier Detect (DCD)2= vastaanotettu data (RXD)3= lähetä data (TXD)4= Datapääte valmis / tiedonsiirto (DTR) 5 = signaalin maadoitus (GND) - nastat 6 - 9 (alhaalta vasemmalta oikealle): 6 = Tietojoukko valmis (DSR) 7 = Lähetyspyyntö (RTS) 8 = Tyhjennä lähetettäväksi ( CTS)9= Ring Indicator (RI) - suojamaa (ulkopuolella) Onko sarjaportilla varustetussa laitteessa urosliitäntä? Voit sitten käyttää 9-nastaista SUB-D-sarjaliitintä, jossa on naarasliitin molemmilla puolilla. Tämä muuntaa tämän muuntimen urosliittimen naarasliittimeksi. Onko sarjaportilla varustetussa laitteessa 25-nastainen liitäntä? Käytä sitten sovitinta tai kaapelia 9-nastaisesta SUB-D:stä 25-nastaiseen SUB-D:hen.

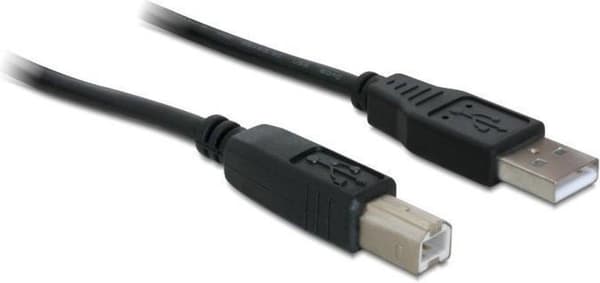

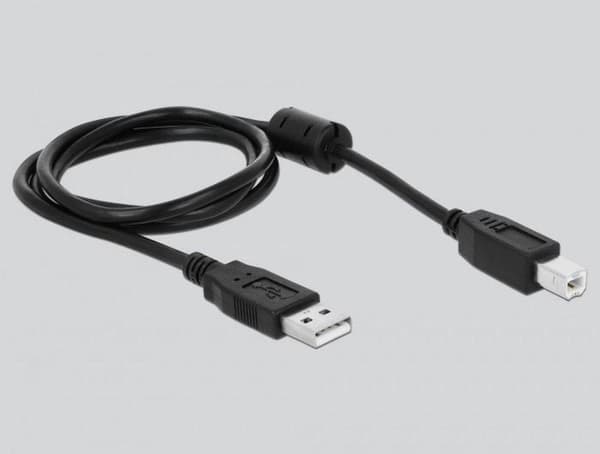

Lyhyt tiedot: DeLock USB 2.0 - 4-porttinen sarja HUB - sarjasovitin - Hi-Speed USB - RS -232 - 4 porttia Ryhmäverkkosovitin Valmistaja DeLOCK Valmistaja Art. Nro 87414 /UPC 4043619874149 Tuotekuvaus: DeLock USB 2.0 - 4-porttinen sarjakeskitin - Sarjasovitin - 4-porttinen Laitetyyppi Sarjasovitin Muotokerroin Ulkoinen liitäntätyyppi (väylätyyppi) Hi-Speed USB Kpl. Portit 4 porttia Data Link Protocol RS-232 Tiedonsiirtonopeus 230,4 Kbps Järjestelmävaatimukset Microsoft Windows 2000 / XP, Microsoft Windows Server 2003, Microsoft Windows Vista Tarkat tiedot Yleiset Laitetyyppi Sarjasovitin - 4 porttia Muotokerroin Ulkoinen liitäntätyyppi (väylätyyppi) Hei -Speed USB Network Connectivity Technology Wired Data Link Protocol RS-232 Tiedonsiirtonopeus 230,4 Kbps Ominaisuudet USB Powered Laajennus / Liitännät 4 x Serial - RS-232 - D-Sub (DB-9), 9 pin liitännät 1 x Hi-Speed Mukana sekalaiset USB-kaapelit 1 x USB-kaapeli Tuotesertifikaatit
