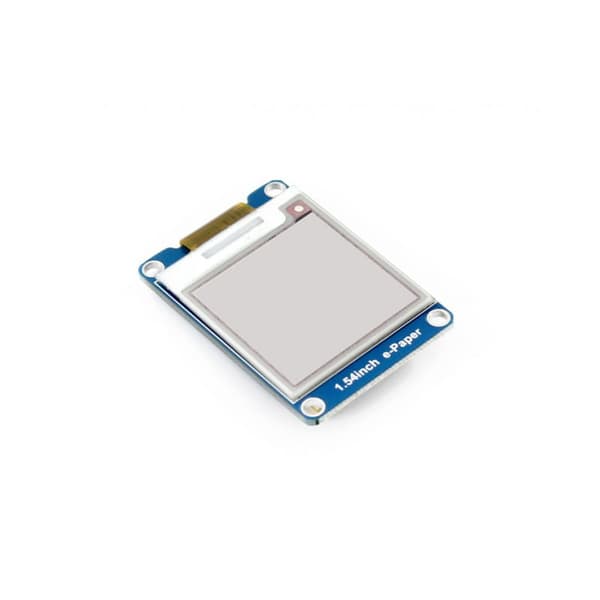

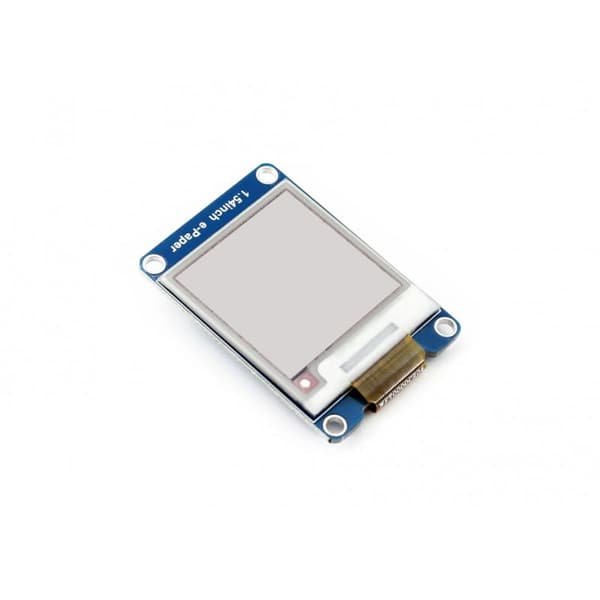

1,54-tuumaisessa E-Ink-näyttömoduulissa, jonka resoluutio on 200 x 200, on sisäänrakennettu ohjain, jota käytetään SPI-väylän kautta. Näytössä on valkoinen tausta, pikselien väri voi olla musta tai punainen. Erittäin alhaisen virrankulutuksen, laajan katselukulman ja hyvän auringonvalossa näkyvyyden ansiosta se on ihanteellinen valinta sovelluksiin

, kuten etiketteihin, teollisuusinstrumentteihin ja niin edelleen.

Ominaisuudet:

Ei taustavaloa, se voi näyttää viimeisimmän sisällön pitkään myös virran katkaisemisen jälkeen

Erittäin alhainen virrankulutus, virtaa tarvitaan käytännössä vain päivitykseen

• SPI-liitäntä ohjauskorttien liittämiseen, esim. Raspberry Pi / Nucleo jne. Mukana ohjelmointiresurssit ja käyttöohje (Raspberry Pi / STM32 -ohjelmaesimerkkejä)
Tekniset tiedot:
• Käyttöjännite: 3,3 V
• Liitäntä: 3-johtiminen SPI, 4-johtiminen SPI Ulkomitat: 48 mm × 33 mm
• Näytön mitat: 27,6 mm × 27,6 mm Pikselin koko: 0,138 × 0,138
• Resoluutio: 200 x 200 Väri: teksti: punainen\musta, valkoinen tausta
• Harmaasävyt: 2 Näytön päivittämiseen tarvittava aika: 8 s
• Päivittämiseen tarvittava teho: 26,4 mW (tyyp.) Virrankulutus lepotilassa <0,017 mW
• Katselukulma >170°

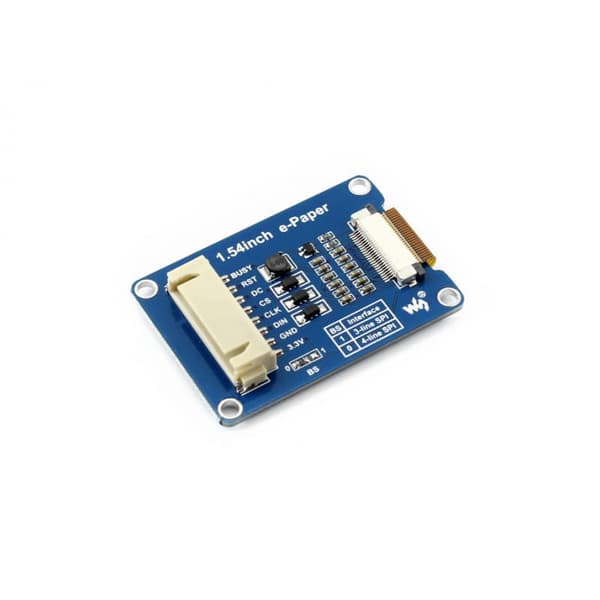

Nastojen kuvaus:

SYMBOLI

KUVAUS

VCC 3,3 V

GND

• Maadoitus
• DIN SPI MOSI -nasta
CLK
• SPI SCK -nasta
• CS
SPI-sirun valinta, matala aktiivinen

DC Data/komentovalinta (korkea datalle, matala komennolle)

RST

Ulkoinen nollaus, matala aktiivinen

BUSY

Varattu-tilan lähtö, matala aktiivinen

Ulkomitat:

Wiki:

• 1.54 tuuman_e-Paper_Module_(B)
Sarja sisältää:

e-ink-näyttö 1.54 tuuman e-Paper-moduuli (B) x 1

liitäntäkaapeli XH2.54 20cm 8Pin x 1

• Vertailu muihin e-ink-näyttöihin:
•
