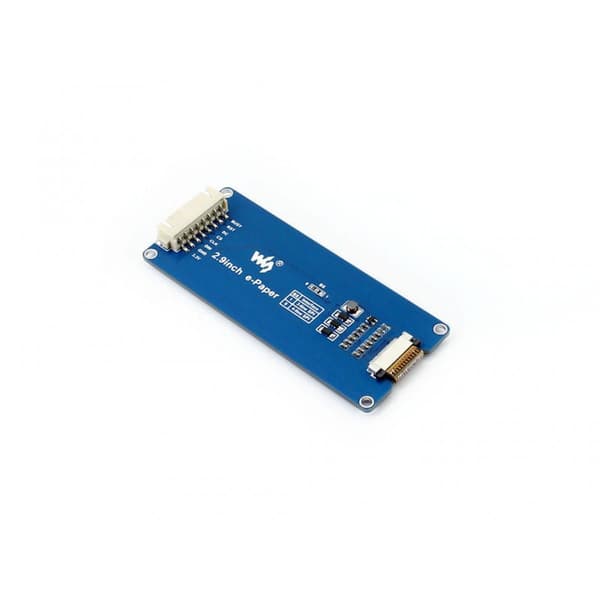

Moduuli, jossa on 2,9 tuuman E-Ink-näyttö ja 296x128 resoluutio, sisäänrakennettu ohjain, jota käytetään SPI-liitännän kautta.

Edut

Ei tarvita taustavaloa, näyttö säilyttää viimeisen kuvan myös virtalähteen irrotuksen jälkeen Erittäin alhainen virrankulutus, virtalähdettä tarvitaan vain, kun kuva vaihtuu

SPI-liitäntä, helppo liittää kortteihin, kuten: Raspberry Pi/Arduino/Nucleo jne. Saatavilla olevat tukiesimerkit: Raspberry Pi/Arduino/STM32

• Tekniset tiedot
• Syöttöjännite: 3,3 V Liitäntä: 3-johtiminen SPI, 4-johtiminen SPI Ulkomitat: 89,5 mm × 38 mm
Näytön mitat: 66,89 mm × 29,05 mm
• Pistekoko: 0,138 × 0,138
Resoluutio: 296 × 128
• Väri: musta - pikselit, valkoinen tausta Harmaasävyt: 2
Virrankulutus päivityshetkellä: 26,4 mW (tyyp.)
• Virrankulutus valmiustilassa: <0,17 mW
Katselukulma: >170°
• Liitäntä
• SYMBOLI
• KUVAUS
• VCC 3,3 V/5 V
• MAA
Maadoitus
• DIN
• SPI MOSI -nasta
• CLK SPI SCK -nasta

CS SPI-sirun valinta, matala aktiivinen

DC Data/komentovalinta (korkea datalle, matala komennolle)

RST
• Ulkoinen nollaus, matala aktiivinen
• BUSY
Varattu-tilan lähtö, korkea aktiivinen
• Ulkomitat:

Sarja sisältää:

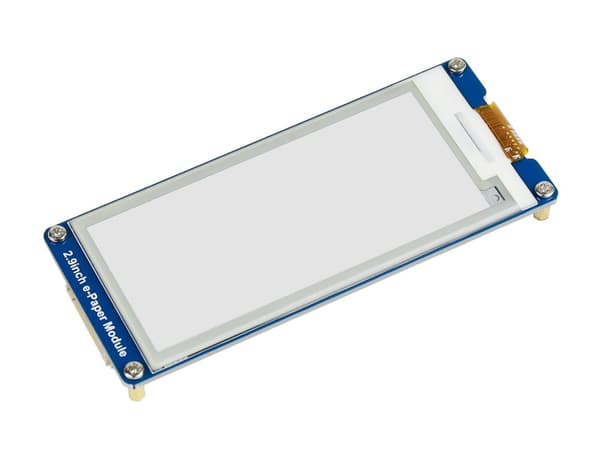

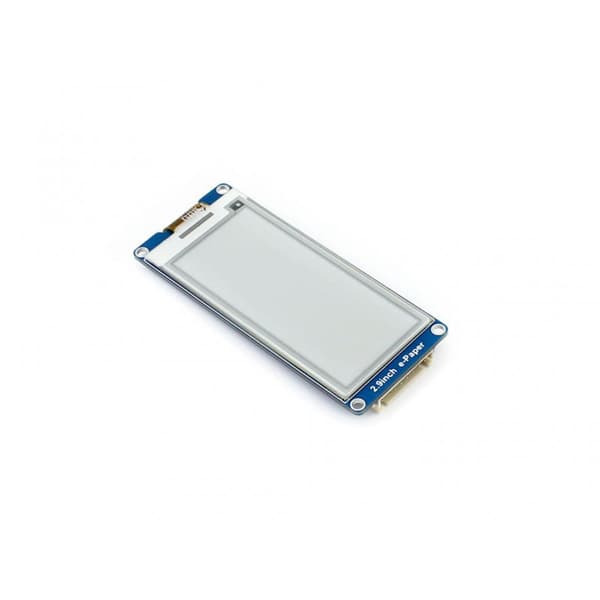

2,9" e-paperinäyttö

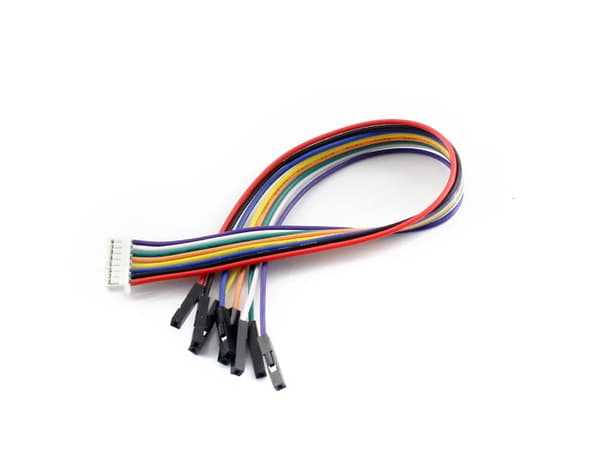

Liittokaapelit

Wiki: 2.9inch_e-Paper_Module
