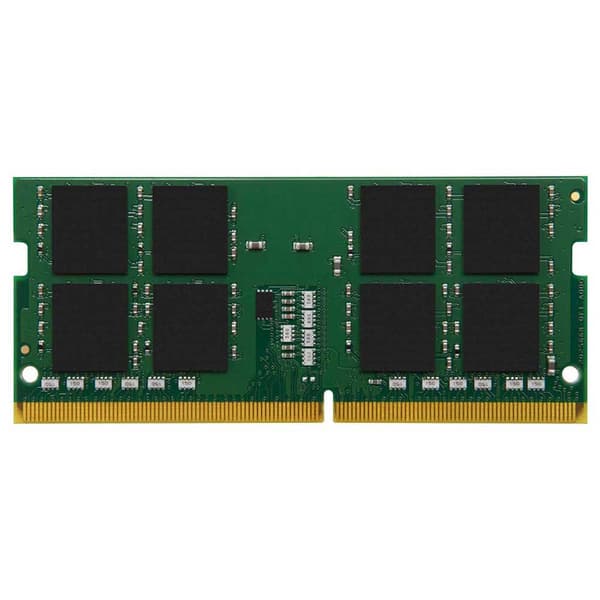

Tämä asiakirja kuvaa Valueramin Kvr32s22d8/16:n, joka on 2g x 64-bittinen (16gb) Ddr4 3200 Cl22 Sdram (synkroninen draami), 2rx8, ei Ecc, muistimoduuli, joka perustuu kuuteentoista 1g x 8-bittiseen Fbga-komponenttiin. Spd on ohjelmoitu Jedecin vakiolatenssiin Ddr4 3200 ajoitukseen 22 22 22 1,2 V:lla. Tämä 260 Pin Dimm käyttää kultaisia kosketussormia. TOminaisuus:Virtalähde: Vdd = 1,2V TyypillinenVddq = 1,2 V TyypillinenVpp = 2,5 V TyypillinenVddspd = 2,2 V - 3,6 VNimellinen ja dynaaminen päättymisvaiheessa (Odt) ForData-, strobe- ja maskisignaalitPienitehoinen automaattinen itsevirkistys (Lpasr)Data Bus Inversion (Dbi) Data BusDie Vrefdq:n luomisessa ja kalibroinnissaDual RankOn Board I2 Serial Presence Detect (Spd) Eeprom16 sisäistä pankkia, 4 4 pankin ryhmää kussakinKiinteä purskeen leikkaus (Bc) 4 ja sarjan pituus (Bl) 8Tilarekisterisarjan kautta (rouva)Valittavissa Bc4 tai Bl8 lennossa (Otf)Lennä topologian mukaanPäätetty ohjauskomento- ja osoiteväyläPCB: Korkeus 1,18 (30,00 mm)Rohs-yhteensopiva ja halogeenitonTekniset tiedot:Cl(Idd): 22 sykliäRivisykliaika (Trcmin): 45,75 ns (min.)Päivitä aktiiviseksi/päivityskomentoaika (Trfcmin): 350ns (min.)Rivin aktiivinen aika (Trasmin): 32ns (min.)Ul-luokitus: 94 V 0Käyttölämpötila: 0 o C - +85 o CSäilytyslämpötila: 55o C - +100o C
