Toimituksen laajuus:
Patteri: Suunnittelijan patteri
Termostaatti yleiskeskiliitäntäsarjalla - voidaan käyttää suorissa ja kulmapattereissa (sis. suojuksen).
Ilmanpoistoventtiili
Sulkutulppa

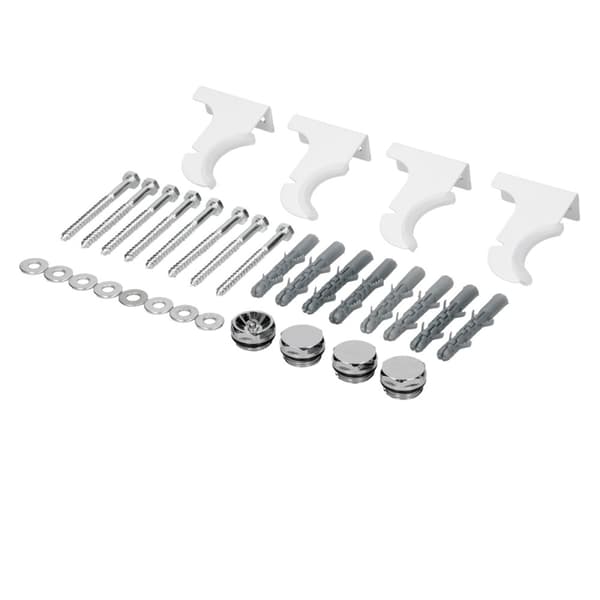

Seinäkiinnityssarja
Asennusohjeet

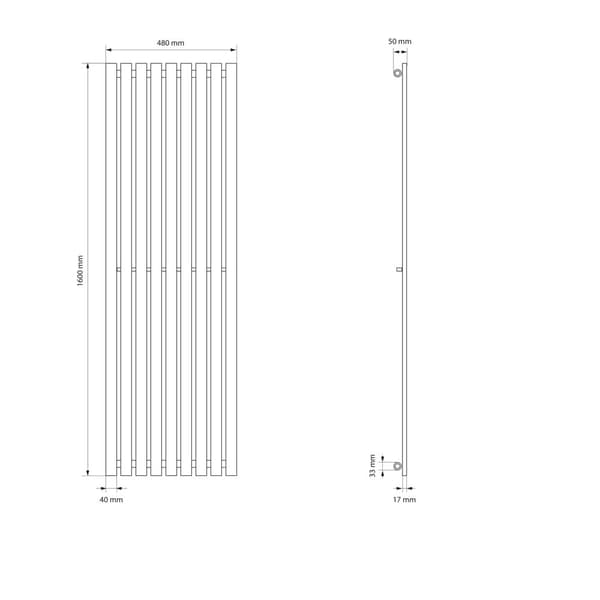

Tekniset tiedot:
Design-patteri
Leveys (mm): 480
Korkeus (mm): 1600
Lamellien lukumäärä: 9
Liitännät (mm): 50
Lamellien mitat: 40*17*1,5
Profiili: Ø 33*1,5
Väri: Valkoinen
Teho 75/65/20°:ssa: 1005
Pystysuorat neliöprofiilit 70 x 11 mm
Vaakasuuntaiset jakotukit 28 mm
Erikoistuotteet
Alkuperäinen pakkaus
Liitäntäkierre: G1/2"
Liitäntämitta: 50 mm
Suurin käyttöpaine: 5 bar
Testipaine: 6,5 bar
Väri: valkoinen
Etäisyys seinästä: n. 6,5 cm

Liitäntäsarja
50 mm:n putkiväleille Keskiliitäntä
Monilohkoinen kahden putken liitos
Max. käyttöpaine 10 bar
Maks. käyttölämpötila 110 °C
Voidaan käyttää suorissa ja kulmaliitoksissa
Esisäädettävä venttiilin lisäosa, sis. jakoavaimen.
Väri: valkoinen
pakkassuoja-asetuksella
5 tasoa säädettävissä
Kaksiputkiseen lämmitysjärjestelmään
Liitäntäkierre patterille 1/2" vapaasti pyörivällä mutterilla.
Putkiliitäntä ulkokierteellä G 3/4'', jossa on kartio puristussarjan liitäntää varten.
Säädettävissä hydraulista tasapainotusta varten
nesteanturilla (hydrosensorilla)
Asetusarvoalue: 0-30 °C
0-asennolla ja pakkassuojalla
Pakkassuoja säädettävissä 6 °C:n lämpötilaan
Pattereille, joissa on meno- ja paluuvirtaus
