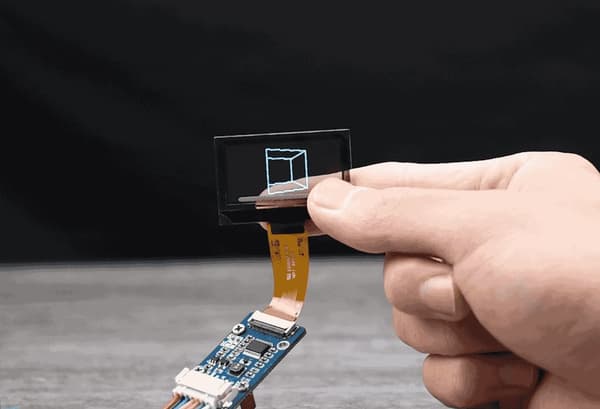

Läpinäkyvä 1,51" OLED-näyttö, 128 × 64 resoluutio, sininen, SPI/I2C-liitännät

Moduulin tekniset tiedot:

Lävistäjä: 1,51"

• Paneeli:
OLED
• Resoluutio: 128x64
• Käyttöjännite:
3,3 V / 5 V
Pikselitiheys: 0,274 × 0,274 mm
Moduulin koko: 42,04 × 27,22 mm
Tietoliikenneliitäntä:
• 4-johtiminen SPI/I2C
• Näytön koko: 35,05 × 15,32 mm
• Ohjain: Sisäänrakennettu ohjain
Ohjainkortin koko: 41 × 22,5 mm
• Sisältää ohjelmointiresursseja ja esimerkkejä Raspberry Pi/Arduino/STM32:lle
• Näytöllä näkyy valkoinen teknologiapalkki

• Sovellus esimerkki:

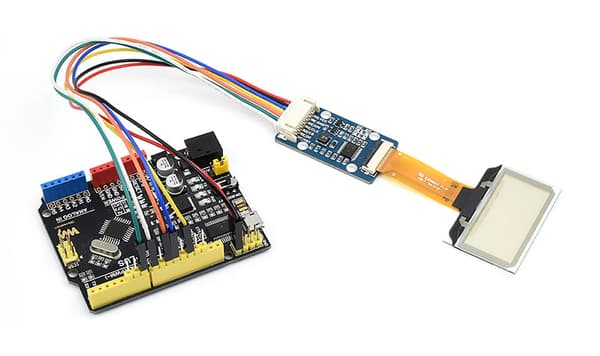

• SPI- ja I2C-ohjausrajapintojen vaihto

tukee ohjainkortteja, kuten Raspberry Pi/Arduino/STM32

VCC - Virtalähde (3,3 V/5 V tulo)

GND - Maadoitus
• DIN - SPI/I2C-datatulo
CLK - SPI/kellotulo I2CI
• CS - Sirun valinta, matala aktiivisuustaso
•

  DC - Data-/komentovalinta (korkea datalle, matala komennoille)



Nollaa RST, matala aktiivisuustaso

Mitat:

Raspberry Pi ja muut kuvissa näkyvät oheislaitteet eivät ole osa tarjousta ja ne on ostettava erikseen!

• Sarja sisältää:
• Läpinäkyvä näyttö 1,51" x1

PH2.0 7PIN -kaapeli x1

Ruuvisetti x1

Wiki:

1.51inch_Transparent_OLED
