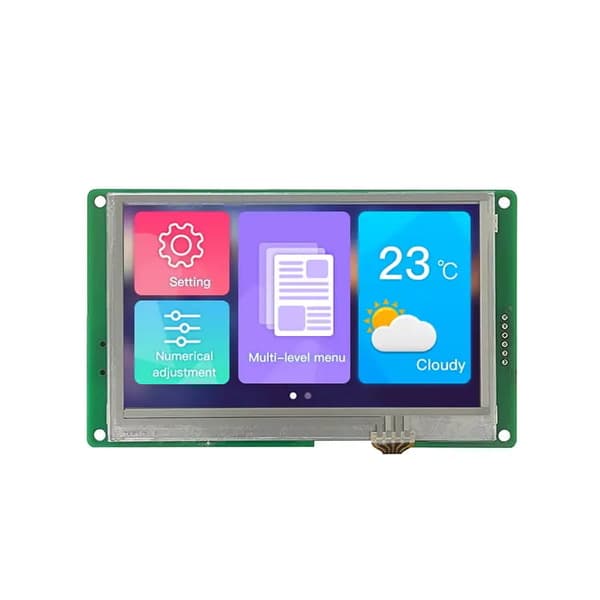

Universaali HMI-moduuli, jossa on 4,3 tuuman näyttö ja resistiiviset kosketuspaneelit.

DMG48270C043-05WTR:n ominaisuudet:

Perustuu T5L0:aan, DGUS II -järjestelmällä

4,3 tuumaa, 480 * 272 pikselin resoluutio, 262 000 väriä, TN-TFT-LCD, normaali katselukulma.
Resistiivinen kosketusnäyttö
• 8 Mt muistia
FCC 10Pin1.0mm -liitäntäkaapeli, RS 232 -liitäntä
Älykäs HMI-näyttö kaupallisiin sovelluksiin
• Graafisella käyttöliittymällä, kaksiydinprosessorilla
• DWIN HMI -näyttöjen toimintaperiaate
Suunnittelemme käyttöliittymän ulkonäön ja sen toimintaperiaatteen käyttämällä erityistä
• sovellusta DGUS TOOL. Voimme ladata valmiita grafiikoita
, luoda painikkeita, kaavioita, kenttiä tietojen syöttöä varten jne. Sitten siirrämme käännetyt tiedostot SD-muistikortille, josta ne kopioidaan näytön muistiin.
• Mikrokontrollerin puolella toiminta perustuu aiemmin määritettyjen datakehysten lähettämiseen ja vastaanottamiseen UART-liitännän kautta.

Spesifikaatio DMG48270C043-05WTR

• Liitäntä:
Siirtonopeus: 3150~3225600 bps, tyypillinen 115200 bps
Lähtöjännite:
• Lähtö 1, Iout = -4mA 2,7~3,2 Lähtö 0, Iout = 4mA 0,1~0,4
• Tulojännite (RXD):Tulo 1, Iin = 1mA; 2,4-5,5V,
Tulo 0, Iin = -1mA; 0~1,0V

Toimintatila: UART2: N81UART4: N81/E81/O81/N82 4 (konfiguroitava ohjelmisto)

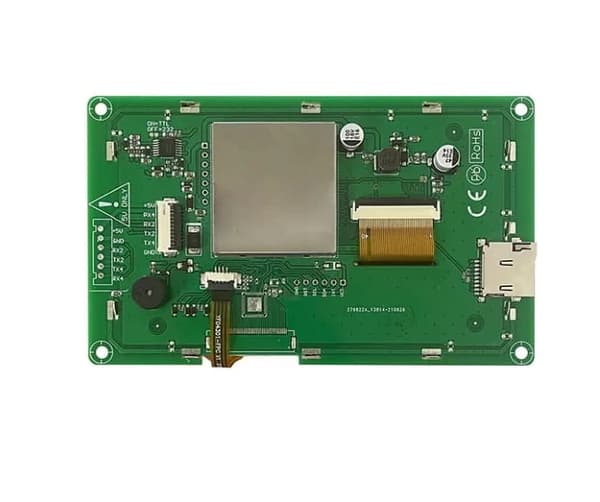

Käyttäjäliittimet:

- 10-nastainen 1,0 mm, lukittu virransyöttöä ja tiedonsiirtoa varten, nopeus: 12 kt/s

- Paikka kultapinninauhan juottamiselle

Muisti

Flash-muisti

: 16 Mt NOR Flash -muistia grafiikalle, fonteille ja äänitiedostoille. Tietueiden määrä yli: 100 000

Summeri: 3 V passiivinen, teho <1 W

SD-korttiliitäntä:
• FAT32, tiedon latausnopeus: 4 Mt/s
• PGT05-liitäntä: DGUS-ytimen päivitykseen

Näyttö:

• Värien määrä: 18-bittinen 6R6G6B
LCD-näyttötyyppi TV-
• TN

Katselukulmat: 70°/70°/40°/30° (V/O/U/S) Näyttöalue 95,04 mm (L) × 53,86 mm (K)

• 250 nitiä
• Kosketuspaneeli:
• Resistiivinen
  kosketuspaneeli)



Rakenne: ITO-kalvo + ITO-lasi

Kosketustila: tukee kosketusta ja pyyhkäisyä

Pinnan kovuus: 3H

Valonläpäisevyys: Yli 80 %

Virtalähde:

Syöttöjännite: 4,5~5,5V

• Virrankulutus taustavalon ollessa päällä: VCC = +5V, 200mA
• Virrankulutus taustavalon ollessa pois päältä: VCC = +5V, 70mA

Sarja sisältää:

DMG48270C043-05WTR LCD 4,3" 480x270 resistiivinen kosketuspaneeli DWIN HMI
