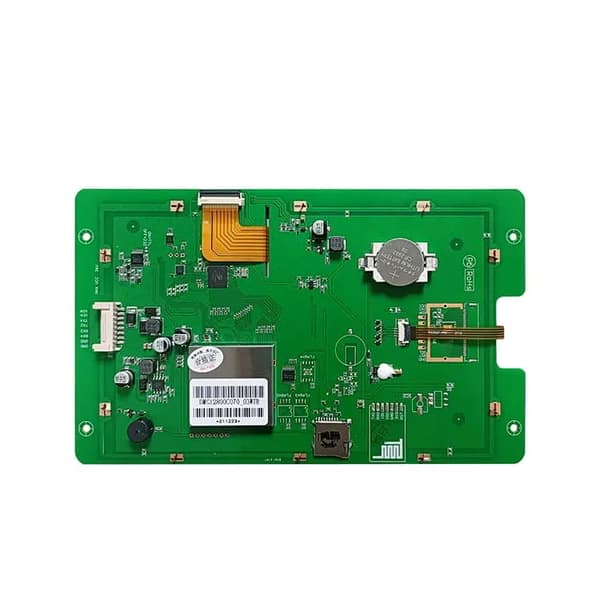

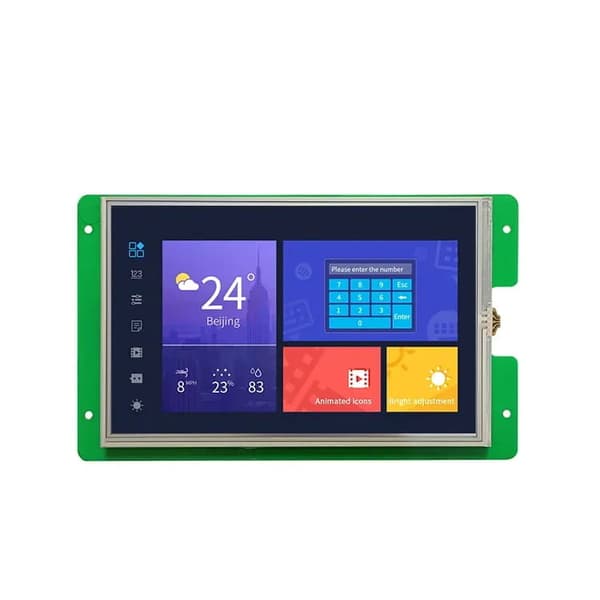

Universaali HMI-moduuli, jossa on 7,0 tuuman näyttö ja resistiivinen kosketuspaneeli.

DMG12800C070_03WTR:n ominaisuudet:

Pystysuuntainen näyttö

• Perustuu T5L2:een, DGUS II/TA-järjestelmällä
• 7,0 tuuman resoluutio 800x1280 pikseliä, 16,7 miljoonaa väriä, IPS Sisäänrakennettu RTC, akkukäyttöinen
• IPS-näyttö, korkeat katselukulmat: 85/85/85/85 (V/O/U/A)
• Resistiivinen kosketus Graafinen käyttöliittymä, kaksiydinprosessori
DWIN HMI -näyttöjen toimintaperiaate
• Käyttöliittymän ulkonäkö ja sen toimintaperiaatteet on suunniteltu käyttämällä erityistä
sovellusta
• DGUS TOOL. Voimme ladata valmiita grafiikoita , luoda painikkeita, kaavioita, tiedonsyöttökenttiä jne. Sitten siirrämme käännetyt tiedostot SD-muistikortille, josta ne kopioidaan näytön muistiin.

Mikrokontrollerin puolella toiminta perustuu aiemmin määritettyjen datakehysten lähettämiseen ja vastaanottamiseen UART-liitännän kautta .

Tekniset tiedot DMG12800C070_03WTR

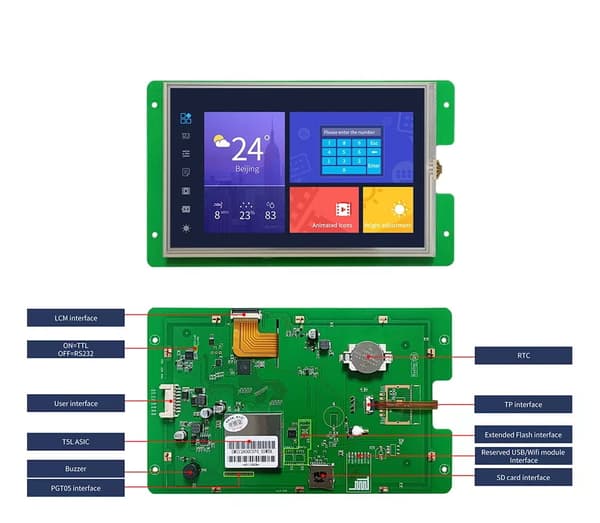

• Liitäntä:
Siirtonopeus: 3150~3225600 bps, tyyp. 115200 bps
Toimintatila:

UART2: N81 3,3 V ja 5V TTL/CMOS

UART4: N81/E81/O81/N82 4 (ohjelmistolla konfiguroitava) 3,3V ja 5V TTL/CMOS

Käyttäjäliittimet: - 8-nastainen 2,0 mm, nopeus: 12 kt/s

Muisti

Flash: 64 Mt NOR Flash, grafiikoille, fonteille ja äänitiedostoille. Tietueiden määrä yli: 100 000

Summeri: 3 V passiivinen, teho <1 W

SD-korttiliitäntä: FAT32, tiedon latausnopeus: 4 Mb/s

• PGT05-liitäntä: DGUS-ytimen päivitystä varten

Näyttö:

Värien määrä: 24-bittinen 8R8G8B

• LCD-tyyppi IPS
Katselukulmat: 85/85/85/85 (V/O/U/S)
• Näyttöalue 150,72 mm (L) × 94,20 mm (K)

Resoluutio 800×1280

LED-taustavalo

• Kirkkaus:
250 nitiä
• Kosketuspaneeli:
• Tyyppi: RTP ( kosketuspaneeli)
• Rakenne: ITO-kalvo + ITO-lasi



  Kosketustila: tukee kosketusta ja pyyhkäisyä

Pinnan kovuus: 3H

Valonläpäisykyky: Yli 80 %

Virtalähde:

Syöttöjännite: 6~36V, tyypillinen 12V

Virrankulutus taustavalon ollessa päällä: VCC = +12V, 200mA

Virrankulutus taustavalon ollessa pois päältä: VCC = +12V, 80mA

Sarja sisältää:

DMG12800C070_03WTR LCD 7.0" 800x1280 resistiivinen kosketusnäyttö DWIN HMI
