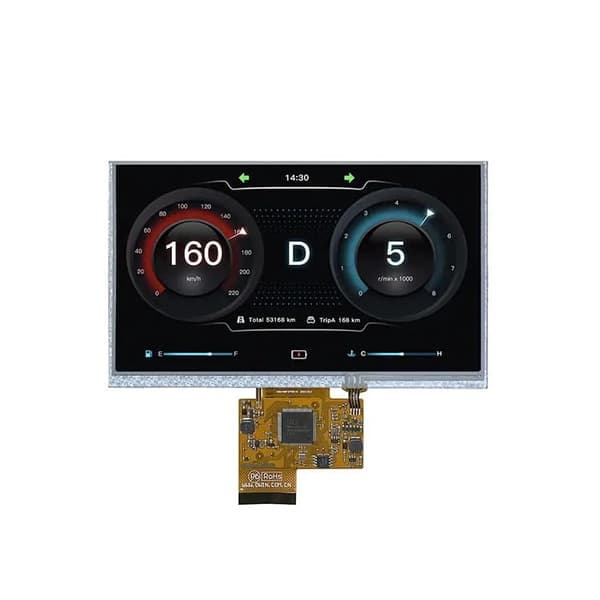

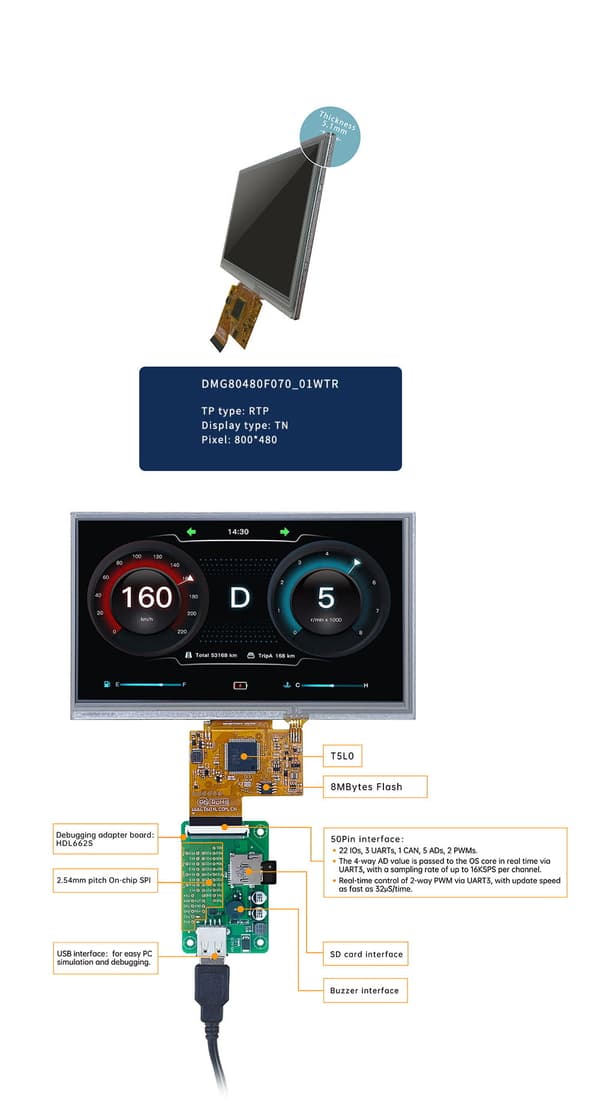

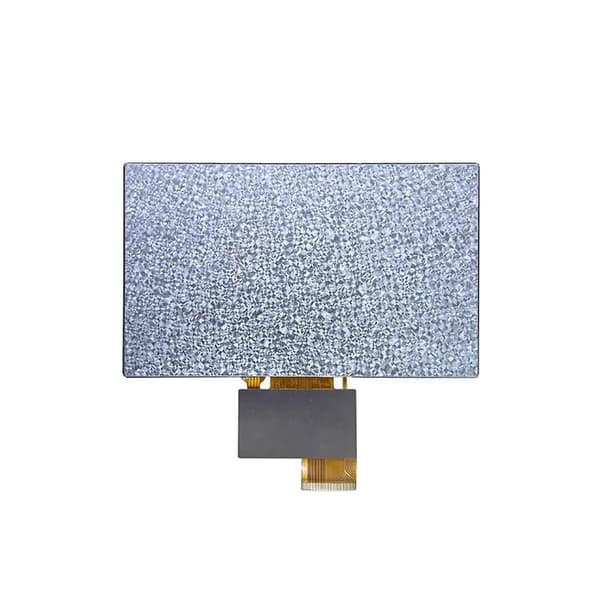

Universaali HMI-moduuli 7,0 tuuman näytöllä ja resistiivisellä kosketuspaneelilla.

DMG80480F070-01WTR:n ominaisuudet:

COF-rakenne, näytön ohjauselektroniikka LCD-nauhalle

• T5L0-pohjainen, DGUS II -järjestelmällä
• 7,0 tuuman resoluutio 800x480 pikseliä, 262 000 väriä, TN-TFT-LCD, normaali katselukulma. Resistiivinen kosketus
• 50-nastainen pinniliitäntä, jossa kaikki mikrokontrollerin pinniliitännät saatavilla
• Graafinen käyttöliittymä, kaksiydinprosessori
• DWIN HMI -näyttöjen toimintaperiaate
• Käyttöliittymän ulkonäkö ja sen toimintaperiaate on suunniteltu käyttämällä erityistä sovellusta
DGUS TOOL. Voimme ladata valmiita
• grafiikoita , luoda painikkeita, kaavioita, tiedonsyöttökenttiä jne. Sitten siirrämme käännetyt tiedostot SD-muistikortille, josta ne kopioidaan näytön muistiin.
• Mikrokontrollerin puolella toiminta perustuu aiemmin määritettyjen datakehysten lähettämiseen ja vastaanottamiseen UART-liitännän kautta
.

Spesifikaatio DMG80480F070-01WTR

• Liitäntä:
Siirtonopeus: 3150~3225600 bps, tyyp. 115200bps
Toimintatila:
• UART2: N81 UART TTLUART4: N81/E81/O81/N82 4 (ohjelmistolla konfiguroitava) UART TTLUART5: N81/E81/O81/N82 4 (ohjelmistolla konfiguroitava) UART TTL
Käyttäjäliittimet:

- 50-nastainen nauha 50Pin_0.5mm FPC

Muisti Flash: 8 Mt NOR Flash, grafiikalle, fonteille ja äänitiedostoille. Tietueiden määrä yli: 100 000

SD-korttiliitäntä: FAT32
, tiedon latausnopeus: 4 Mb/s

Näyttö:

• Värien määrä: 262 000 väriä
• LCD-television tyyppiTN, TFT LCD

Katselukulmat: 70°/70°/40°/30° (V/O/U/S)

Näyttöalue 154,08 mm (L) × 85,92 mm (K)

• Resoluutio 800x480LED-taustavalo
• Kirkkaus:
200nitiä

Kosketuspaneeli:

• Tyyppi: RTP ( kosketuspaneeli)
• Rakenne: ITO-kalvo + ITO-lasi
• Kosketustila: tukee kosketusta ja pyyhkäisyä
• Pinnan kovuus: 3H
• Valonläpäisykyky: Yli 80 %




Virtalähde:

Syöttöjännite: 4,5~5,5V

Virrankulutus taustavalon ollessa päällä: VCC = +5V, 220mA

Virrankulutus taustavalon ollessa pois päältä: VCC = +5V, 78mA

• Näytön toiminta

Sarja sisältää:

DMG80480F070-01WTR LCD 7.0" 800x480 resistiivinen kosketusnäyttö DWIN HMI

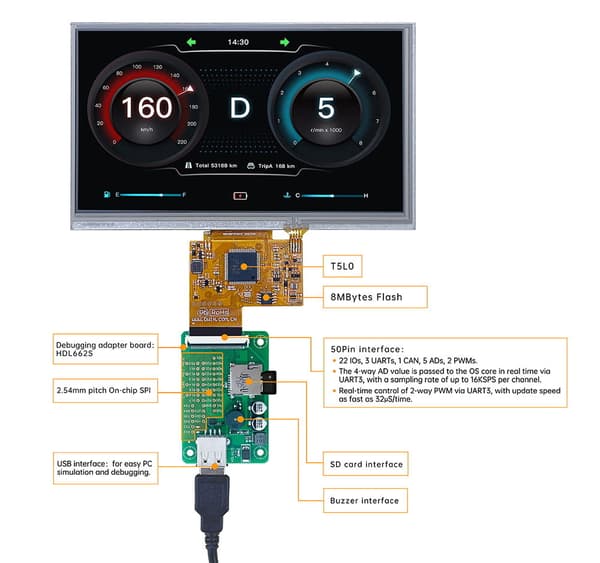

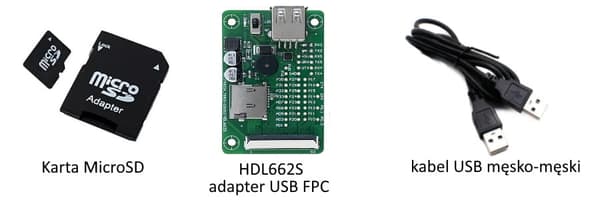

• Suositellut lisävarusteet:

• HDL662S FPC-sovitin
