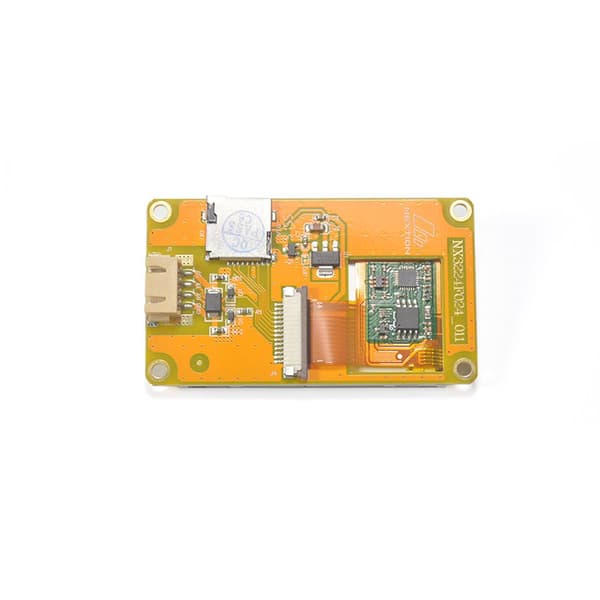

Nextion Discovery -sarja NX3224F024 on täydellinen 2,4 tuuman näyttö nopeisiin HMI-käyttöliittymäprojekteihin helposti saatavilla olevien työkalujen avulla. Basic-sarjaan verrattuna Discovery-sarjalla on parempi MCU-suorituskyky, jonka kellotaajuus on 64 MHz. NEXTION EDITOR -ohjelmistolla voit nopeasti kehittää HMI-käyttöliittymän käyttämällä vetämällä ja pudottamalla elementtejä (grafiikka, teksti, painike, liukusäädin jne.) ja ASCII-tekstiohjeita komponenttien vuorovaikutuksen koodaamiseksi näyttöpuolella. Nextion HMI -näyttö kytketään oheis-MCU:hun TTL-sarjaliitännän kautta (5V, TX, RX, GND). Nextion-näytöt jaetaan kolmeen ryhmään edistyneisyyden, laitteisto-ominaisuuksien ja laskentatehon suhteen: Basic - perusversio. Enhanced - Basiciin verrattuna siinä on eprom-muistia, GPIO-linjat ja RTC-kello. Intelligent - Enhanced-versioon verrattuna siinä on monia uusia edistyneitä graafisia ohjaimia. Discovery-sarjassa on samat toiminnot kuin Basicissa, parempi MCU-suorituskyky ja alhaisempi hinta. Esitellyn Nextion Discovery NX3224F024 -näytön tekniset tiedot: Koko: 2,4 tuumaa Resoluutio: 320*240 Kirkkaus: 300 nitiä Kosketusnäyttö: resistiivinen Värien lukumäärä: 65536 Flash-muisti: 4 MB SRAM-muisti: 3584 B MCU-kellotaajuus: 64 MHz Liitäntä: TTL CE- ja RoHS-yhteensopiva Nextion Discovery -sarjan NX3224F024-näyttö 2,4" NEXTION EDITOR Näytön graafinen suunnittelu ja toiminnalliset elementit voidaan suunnitella erittäin helposti ja nopeasti ilmaisen tietokoneohjelman ansiosta. Jokainen näyttö voi sisältää useita toiminnallisia elementtejä, niin sanottuja widgetejä, joihin kuuluvat: Teksti: tekstikenttä, jota voidaan muokata näytön ollessa käytössä. Numero: numeerinen kenttä, jota voidaan muokata sekä mikrokontrollerin että näytön interaktiivisen näppäimistön kautta. Painike: painike. Mikrokontrolleri rekisteröi helposti sekä painikkeen painamisen että vapauttamisen. Edistymispalkki: edistymispalkki. Tämän palkin arvo voidaan helposti asettaa sopivalla komennolla. Kuva: Tämän avulla voit luoda näytön taustakuvan tai lisätä kuvapalasia mihin tahansa näytön kohtaan. Mittari: on analoginen indikaattori, jossa on yksi käsi. Aaltomuoto: Käytetään jopa neljän kaavion piirtämiseen. Liukusäädin: liukusäädin, jolla voit asettaa ohjelmassa erilaisia parametreja ja muuttujia. Valintaruutu: valintaruutu. Jokainen kosketus muuttaa tilansa päinvastaiseksi. Yhdistelmävalikko: alasvetovalikko. Video: Tämän avulla voit lisätä videoita. Hiiren avulla lisäämme tarvitsemamme toiminnalliset elementit näytölle ja määritämme niiden koon ja sijainnin näytöllä. Nextion Editor -ohjelmistossa valmisteltu projekti voidaan siirtää näytölle kahdella tavalla: Lataamalla sopiva projektitiedosto SD-kortille ja asettamalla se näyttöön. Kun virtalähde on kytketty, näyttö lataa projektin automaattisesti flash-muistiinsa. Tämä on hyvä tapa jakaa ohjelmistopäivityksiä internetin kautta. Jos näyttö on kytketty tietokoneeseen (USB-TTL-muuntimen kautta), napsauta vain LÄHETÄ-painiketta, niin ohjelma latautuu automaattisesti näyttöön USB:n kautta. Nextion-näyttöjen kytkeminen mikrokontrolleriin: Näyttö kommunikoi ohjaavan mikrokontrollerin kanssa UART/TTL-sarjaväylän kautta, joten sinun tarvitsee kytkeä vain 4 nastaa: +5V: virtalähde TX: näytöltä tuleva data (esim. painiketta 1 painettiin) tulee kytkeä mikrokontrollerin RX:ään. RX: Näytön tulotiedot (esim. lämpötilan näyttö) tulee kytkeä mikrokontrollerin lähettimeen (TX). GND: Nextionin virtalähteen maadoitus Arduinon näyttönä Jos mikrokontrollerin puolen ohjelmisto on luotu Arduino IDE:n pohjalta, niin tässä tapauksessa valmistaja on huolehtinut myös monista helpotuksista. Valmistajan luoma ja saatavilla oleva Nextion-näyttökirjasto mahdollistaa näytöllä näkyvien elementtien hallinnan erittäin helposti. Esimerkki ohjelmistosta löytyy blogistamme. Näytön virransyöttöön käytämme mieluiten erillistä FOCA-moduulia. Virtalähteenä voidaan käyttää seuraavia: MP1584-moduuli LM2596-moduuli LM7805-moduuli Nextion-näyttöjen tekninen tuki. Kun ostat Nextion-näytön, saat heti käyttöösi useita teknisiä tukielementtejä: loistavan puolankielisen videokurssin, jossa voit tutustua näytön yksittäisiin osiin oppitunnista toiseen. Tältä kurssilta löydät paljon tietoa sekä itse näytön ohjelmistosta että Arduinon puolen ohjelmistosta. Suositulla elektroniikkafoorumilla on aiheeseen liittyvä video-opas, jossa voit esittää kysymyksiä, esitellä toimimatonta koodiasi ja mitä tahansa Nextion-näyttöjen teknisiin ongelmiin liittyvää. Suoraan yritykseemme puhelimitse tai sähköpostitse. Arduino- ja Raspberry Pi -kirjastot voi ladata valmistajan verkkosivuilta. Pakkaus sisältää: Nextion Discovery NX3224F024 -näytön x1, tehotestauskortin x1, XH2.54 4-nastaisen kaapelin x1, Hyödyllisiä linkkejä: Käy blogissamme. Discovery-näyttöjen valmistajan verkkosivusto NEXTION EDITOR -käyttöliittymän muokkausohjelma NEXTION EDITOR -käyttöohje NEXTION-näyttöjen tukemien komentojen kuvaus. Arduino-kirjasto Raspberry Pi -kirjaston STL-kotelotiedostot 3D-tulostukseen Video-opas Nextion Discovery -sarjan näyttöjen vertailu: Näytön suositellut lisävarusteet: Foca Max USB-TTL-muunnin, joka on suunniteltu toimimaan Nextion-näyttöjen kanssa. Ulkoisella 8–26 V:n tasavirtalähteellä Foca Max tarjoaa vakaan virtalähteen ja kätevän USB-TTL-tiedonsiirron kaikille Nextion HMI -näyttöjen sarjoille ja kokoluokille. ELTY-elektroniikka ja sinä
