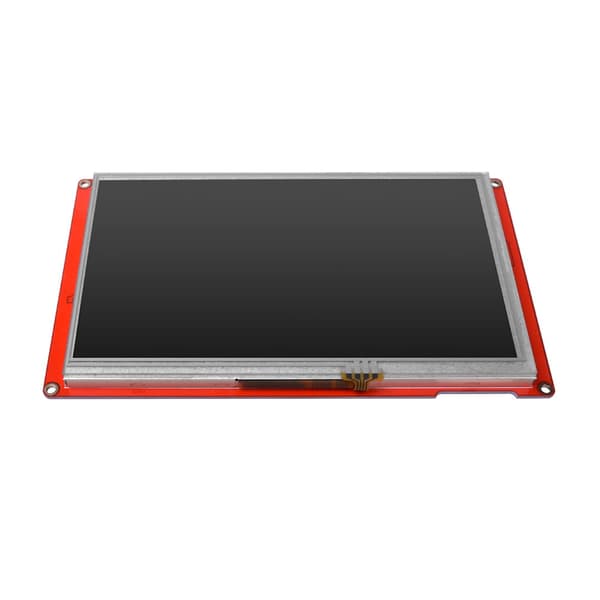

Nextion Intelligent NX8048P070-011R on täydellinen näyttö nopeisiin HMI-projekteihin, joissa käytetään helposti saatavilla olevia työkaluja. Ohjaamme näyttöä UART-sarjaväylän kautta. Näyttöä suositellaan Arduinolle, Raspberry PI:lle ja järjestelmille, joissa on ESP8266-mikrokontrollerit. Jos sinun on suunniteltava nopeasti käyttöliittymä, jossa on painikkeita, kaavioita ja erilaisia säätimiä sekä helppo tietojen syöttö käyttäjälle, löydät vastauksen Nextion-tuotesarjasta. Nextion-näytöt jaetaan kolmeen ryhmään kehityksen, laitteisto-ominaisuuksien ja laskentatehon perusteella. Perus - perusversio. Parannettu - Basiciin verrattuna siinä on eprom-muistia, GPIO-linjat ja RTC-kello. Älykäs – parannettuun verrattuna se sisältää monia uusia edistyneitä graafisia ohjaimia. Esitellyn Nextion Intelligent NX8048P070-011R -näytön tekniset tiedot: Koko: 7,0 tuumaa Resoluutio: 800*480 Kosketusnäyttö: resistiivinen Värien lukumäärä: 65536 Flash-muisti: 128 Mt RAM-muisti: 512 kt MCU-kellotaajuus: 200 MHz EEPROM-muisti: 1024 tavua GPIO-liitäntöjen lukumäärä: 8 Reaaliaikakellotaajuus: KYLLÄ Suljettu kotelo: EI Nextion Editor Näytön graafinen suunnittelu ja toiminnalliset elementit voidaan suunnitella erittäin helposti ja nopeasti ilmaisen tietokoneohjelman ansiosta. Jokainen näyttö voi sisältää useita toiminnallisia elementtejä, niin sanottuja widgetejä, joihin kuuluvat: Teksti: tekstikenttä, jota voidaan muokata näytön ollessa käytössä. Numero: numeerinen kenttä, jota voidaan muokata sekä mikrokontrollerin että näytön interaktiivisen näppäimistön kautta. Painike: painike. Mikrokontrolleri rekisteröi helposti sekä painikkeen painamisen että vapauttamisen. Edistymispalkki: edistymispalkki. Tämän palkin arvo voidaan helposti asettaa sopivalla komennolla. Kuva: Tämän avulla voit luoda näytön taustakuvan tai lisätä kuvapalasia mihin tahansa näytön kohtaan. Mittari: on analoginen indikaattori, jossa on yksi käsi. Aaltomuoto: Käytetään jopa neljän kaavion piirtämiseen. Liukusäädin: liukusäädin, jolla voit asettaa ohjelmassa erilaisia parametreja ja muuttujia. Valintaruutu: valintaruutu. Jokainen kosketus muuttaa tilansa päinvastaiseksi. Yhdistelmävalikko: alasvetovalikko. Video: Tämän avulla voit lisätä videoita. Hiiren avulla lisäämme tarvitsemamme toiminnalliset elementit näytölle ja määritämme niiden koon ja sijainnin näytöllä. Nextion Editor -ohjelmistossa valmisteltu projekti voidaan siirtää näytölle kahdella tavalla: Lataamalla sopiva projektitiedosto SD-kortille ja asettamalla se näyttöön. Kun virtalähde on kytketty, näyttö lataa projektin automaattisesti flash-muistiinsa. Tämä on hyvä tapa jakaa ohjelmistopäivityksiä internetin kautta. Jos näyttö on kytketty tietokoneeseen (USB-TTL-muuntimen kautta), napsauta vain LÄHETÄ-painiketta, niin ohjelma latautuu automaattisesti näyttöön USB:n kautta. Nextion-näyttöjen kytkeminen mikrokontrolleriin: Näyttö kommunikoi ohjaavan mikrokontrollerin kanssa UART-sarjaväylän kautta, joten sinun tarvitsee kytkeä vain 4 nastaa: +5V: virtalähde TX: näytöltä tuleva data (esim. painiketta 1 painettiin) tulee kytkeä mikrokontrollerin RX:ään. RX: Näytön tulotiedot (esim. lämpötilan näyttö) tulee kytkeä mikrokontrollerin lähettimeen (TX). GND: Nextionin virtalähteen maadoitus Arduinon näyttönä Jos mikrokontrollerin puolen ohjelmisto on luotu Arduino IDE:n pohjalta, niin tässä tapauksessa valmistaja on huolehtinut myös monista helpotuksista. Valmistajan luoma ja saatavilla oleva Nextion-näyttökirjasto mahdollistaa näytöllä näkyvien elementtien hallinnan erittäin helposti. Esimerkki ohjelmistosta löytyy blogistamme. Näytön virransyöttöön käytämme mieluiten erillistä FOCA-moduulia tai alla olevaa kytkentäkaaviota. Virtalähteenä voidaan käyttää seuraavia: MP1584-moduuli LM2596-moduuli LM7805-moduuli Nextion-näyttöjen tekninen tuki. Kun ostat Nextion-näytön, saat heti käyttöösi useita teknisiä tukielementtejä: loistavan puolankielisen videokurssin, jossa voit tutustua näytön yksittäisiin osiin oppitunnista toiseen. Tältä kurssilta löydät paljon tietoa sekä itse näytön ohjelmistosta että Arduinon puolen ohjelmistosta. Suositulla elektroniikkafoorumilla on aiheeseen liittyvä video-opas, jossa voit esittää kysymyksiä, esitellä toimimatonta koodiasi ja mitä tahansa Nextion-näyttöjen teknisiin ongelmiin liittyvää. Suoraan yritykseemme puhelimitse tai sähköpostitse. Arduino- ja Raspberry Pi -kirjastot voi ladata valmistajan verkkosivuilta. 3D-tulostimella tulostettavien koteloiden STL-tiedostot ovat ladattavissa valmistajan verkkosivuilta. Pakkaus sisältää: Nextion-näytön, USB-virtalähteen, liitoskaapelit pistokkeella. Hyödyllisiä linkkejä: Käy blogissamme. Valmistajan verkkosivusto Parannetut näytöt NEXTION EDITOR -käyttöliittymän muokkausohjelma NEXTION EDITOR -käyttöohje NEXTION EDITOR -näyttöjen tukemien komentojen kuvaus. Arduino-kirjasto Raspberry Pi -kirjasto 3D-tulostettava kotelo STL-tiedostot Video-opas Nextion Intelligent -sarja Näyttövertailu: MALLI PARAMETRI NX8048P070-011R-Y NX8048P070-011C-Y NX8048P070-011R NX8048P070-011C NX1060P101-011R-I NX1060P101-011C-I Diagonaali 7.0" 7.0" 7.0" 7.0" 10.1" 10.1" Resoluutio 800*480 800*480 800*480 800*480 1024*600 1024*600 Kosketusnäyttö Resistiivinen Kapasitiivinen Resistiivinen Kapasitiivinen Värien lukumäärä 65536 65536 65536 65536 65536 65536 Flash-muisti (MB) 128 128 128 128 128 128 RAM (KB) 512 512 512 512 512 512 Mikrokontrolleri 200MHz 200MHz 200MHz 200MHz 200MHz EEPROM (tavu) 1024 1024 1024 1024 1024 1024 GPIO-lähdöt 8 8 8 8 8 8 RTC-kello KYLLÄ KYLLÄ KYLLÄ KYLLÄ KYLLÄ KYLLÄ Kotelo KYLLÄ KYLLÄ EI EI EI Kuva Tuotekoodi IM190402001 IM190402002 IM190402003 IM190402004 IM190411001 IM190411002 Luettelotiedot Napsauta Napsauta Napsauta Napsauta Napsauta Napsauta OSTA Tilaa Tilaa Tilaa Tilaa Tilaa Tilaa Tilaa Suositellut näytön lisävarusteet: Foca Max USB-TTL-muunnin, joka on suunniteltu toimimaan Nextion-näyttöjen kanssa. Ulkoisella 8–26 V:n tasavirtalähteellä Foca Max tarjoaa vakaan virtalähteen ja kätevän USB-TTL-tiedonsiirron kaikille Nextion HMI -näyttöjen sarjoille ja kokoluokille. Laajennus Nextion Enhanced -sarjan näytöille. Moduulissa on kuusi painiketta: Esc, Enter, Vasen, Oikea, Ylös, Alas sekä summeri ja LED-diodit. Yksinkertainen sovitin, jossa on liitäntänauhakaapeli, joka mahdollistaa helpon pääsyn Nextion Enhanced -sarjan näyttöjen laajennusporttiin.
