RGB True Color LED -näyttö Raspberry Pi:lle WS2812B-diodeilla.

Edut:

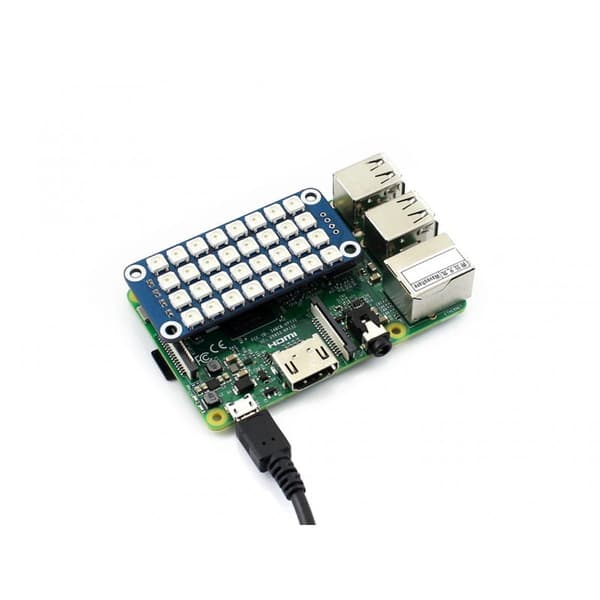

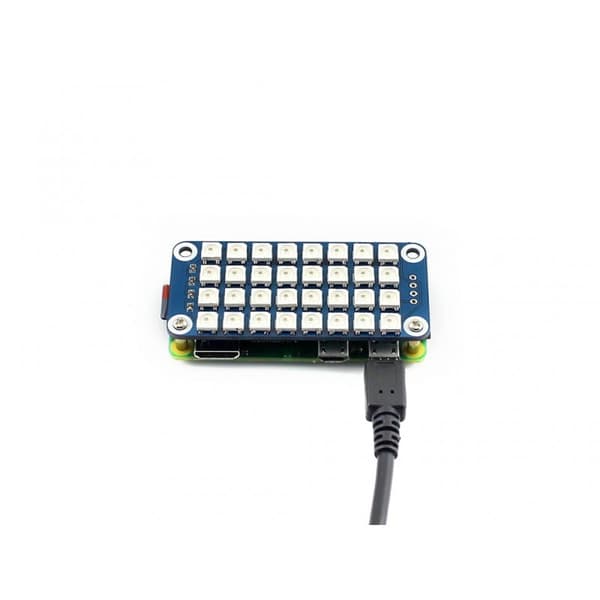

Yhteensopiva minkä tahansa Raspberry Pi -version kanssa (suoraan kytketty)

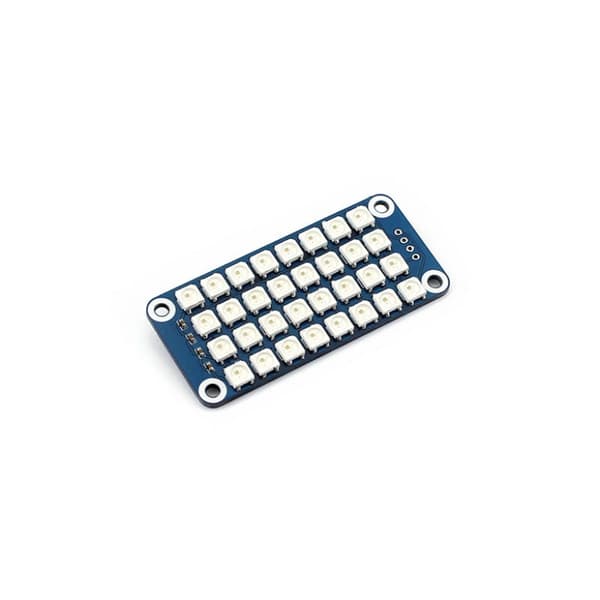

Diodien lukumäärä: 4 × 8 RGB LEDiä (WS2812B)

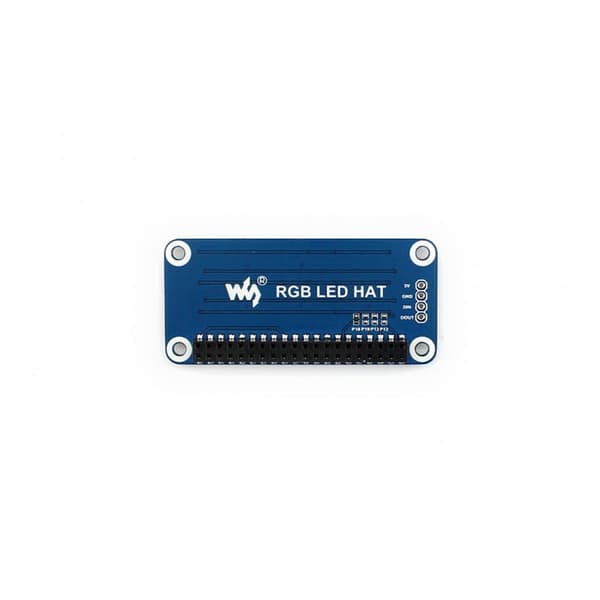

Yhdellä nastalla varustettu liitäntä, nastan valinta tehdään piirilevyn jumpperilla (0Ω vastus) Lisänastat on vedetty ulos, mikä mahdollistaa toiminnan muiden mikrokontrollerien kanssa

Saatavilla olevat palveluesimerkit Tekniset tiedot:

• Syöttöjännite: 5V
Kirkkaus: säädettävä 256 tasoa
• Värisyvyys: 24-bittinen True Color (8-bittinen R/G/B:lle, yhteensä 256x256x256=16777216 värit) Lähetysnopeus: 800Kbps(tyyp.) Mitat: 65 mm × 30,2 mm
Kiinnitysreiän halkaisija: 3,0 mm
• Käyttöohjeet
• Jos käytetään MCU:ta: 5V ↔ 5V virta
• GND ↔ GND DIN ↔ Signaalitulo
• DOUT ↔ Signaalilähtö (valinnainen)
Demo
• Ulkomitat:
• Wiki:
• RGB_LED_HAT
