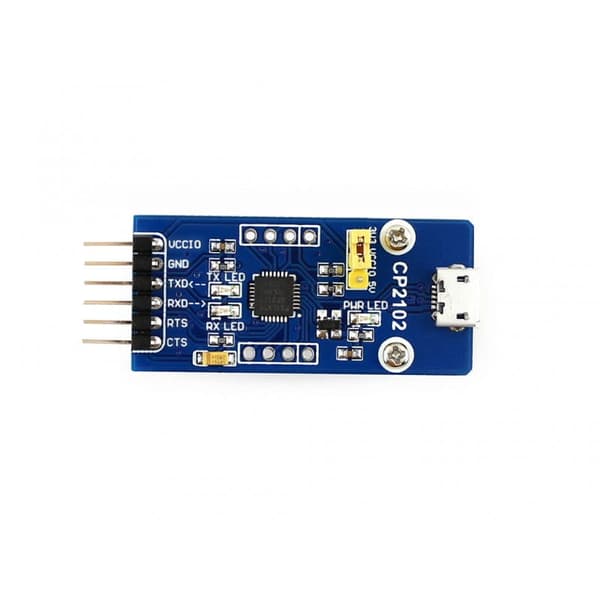

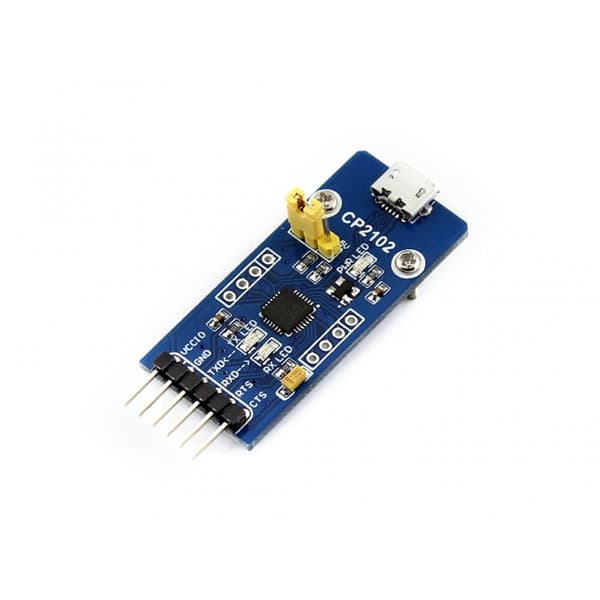

USB-UART-sovitin, jonka avulla voit liittää mikrokontrollerin tietokoneeseen USB-portin kautta.

CP2102:n ominaisuudet:

Yksisirun USB-UART-tiedonsiirto

Ei tarvita ulkoisia vastuksia, ei ulkoista kidettä Sirun sisäinen käynnistyksen nollauspiiri ja jännitesäädin Integroitu 1024-tavuinen EEPROM

• USB-toimintoohjain
• USB-spesifikaatio 2.0 -yhteensopiva; täysi nopeus (12 Mbps) USB:n keskeytystilat tuettu SUSPEND-nastojen kautta UART
• Kaikki kättely- ja modeemiliitäntäsignaalit Tuetut datamuodot:
• Databitit: 5, 6, 7 ja 8 Pysäytysbitit: 1, 1,5 ja 2 Pariteetti: pariton, parillinen, ei pariteettia
• Tiedonsiirtonopeudet: 300 bps - 1 Mbit
• 576 tavua vastaanottopuskuria; 640 tavun lähetyspuskuri Laitteisto- tai X-On/X-Off-kättelyn tuki
• Tapahtumamerkkien tuki
• Virtuaalisten COM-porttien laiteajurit Windows 8/7/Vista/Server 2003/XP/2000
• MAC OS-X/OS-9 Linux 2.40 tai uudempi
• USBXpress Direct -ajurituki
• Windows 7/Vista/Server 2003/XP/2000 Windows CE
• Lämpötila-alue
• –40 - +85 °C

Ominaisuudet

Tukee Macia, Linux, Android, WinCE, Windows 7/8/8.1/... Jännitelähtötuki: 5V tai 3,3V

Integroitu USB-suojauslaite: SP0503

3 LEDiä: TXD LED, RXD LED, POWER LED

• Nastat, joihin pääsee käsiksi pinnirimien kautta: TXD, RXD, RTS, CTS Muut nastat, joihin pääsee käsiksi porattujen reikien kautta, helppo liittää käyttäjän sovellusjärjestelmään (erilliset pinnirimat toimitetaan)
Käyttöohjeet

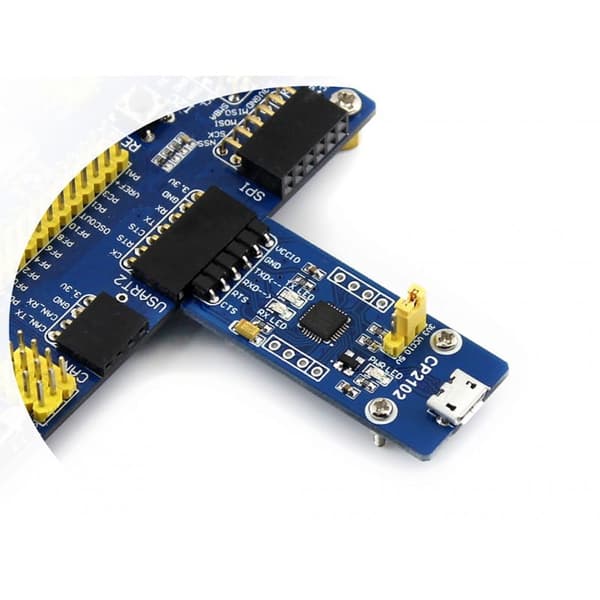

Jos työskennellään MCU:n kanssa:
• VCCIO: 3,3 V tai 5 V lähtö (moduuli saa virtansa USB:stä, sisäänrakennettu jumpperi tulee oikosulkea 3,3 V:iin tai 5 V:iin)
GND: liitetään GND:hen

TXD: muodostaa yhteyden MCU.RX:ään (signaalin suunta: MCU.RX

RXD: muodostaa yhteyden MCU.TX:ään (signaalin suunta: MCU.TX >gt;> CP2102 >gt;> PC.RX) RTS: muodostaa yhteyden MCU.CTS:ään (signaalin suunta: MCU.CTS CTS: muodostaa yhteyden MCU.RTS:ään (signaalin suunta: MCU.RTS >gt;> CP2102 >gt;> PC.CTS)

Huomautus: VCP-esimerkkejä ja USBXpress-ajuriohjelmakirjasto on annettu.

Mitta

• Wiki:
CP2102_USB_UART_Board_(mikro)
