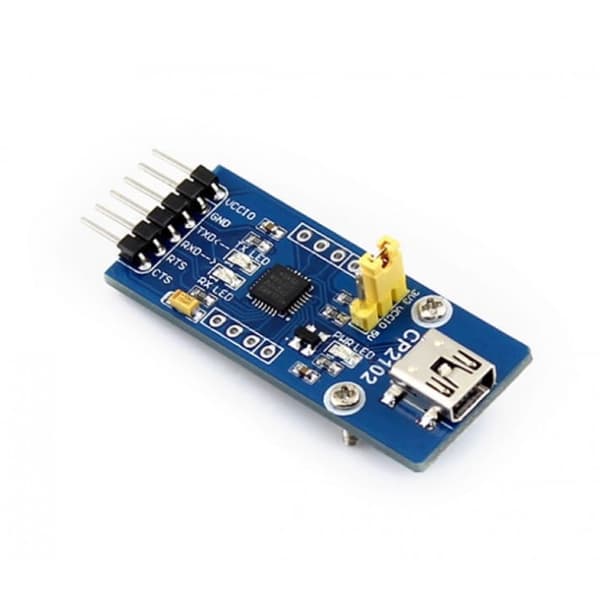

USB-UART-muunninmoduuli, joka on toteutettu CP2102-järjestelmällä.

FT232 USB-UART -moduuli käyttää FT232RL:ää, joka on yhteensopiva 3,3 V/5 V:n logiikkatason kanssa.

Moduulin tekniset tiedot:

Moduuli tarjoaa lähtöjännitteen: 5 V tai 3,3 V
• Toimii järjestelmien kanssa, jotka toimivat jännitteellä: 3,3 V tai 5 V USB-portin suojausjärjestelmä: SP0503 3 LEDiä: TXD LED, RXD LED, POWER LED

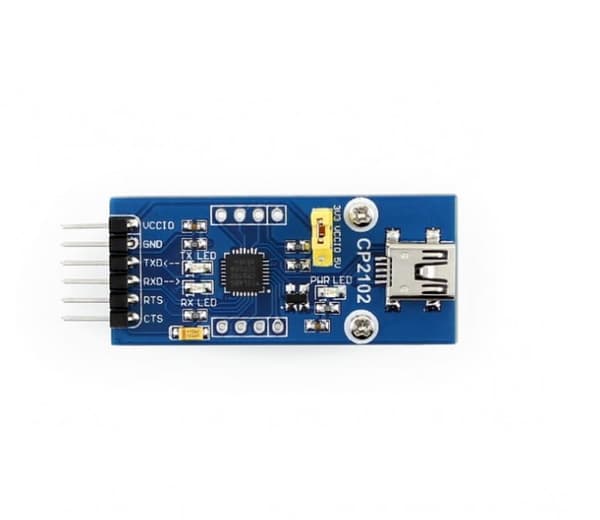

Liittimen käytettävissä olevat nastat: TXD, RXD, RTS, CTS

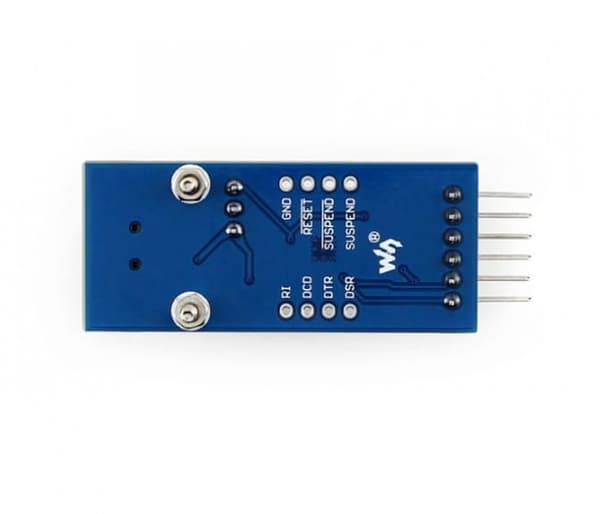

• Lisänastoja on saatavilla juotospaikoilla, sarjassa sisältää nastat ja kannat
Yksisirun USB-UART-tiedonsiirto
• Sirun sisäinen virrannollauspiiri ja jännitesäädin Integroitu 1024-tavun EEPROM USB-toimintojen ohjain
Yhteensopiva USB 2.0 -spesifikaation kanssa; täysi nopeus (12 Mb/s)
• SUSPEND-nastojen tukemat USB-keskeytystilat Kaikki kättely- ja modeemiliitäntäsignaalit Tuetut datamuodot:
• Databitit: 5, 6, 7 ja 8 Pysäytysbitit: 1, 1,5 ja 2 Pariteetti: pariton, parillinen, ei pariteettia
Tiedonsiirtonopeus: 300 bps - 1 Mbit
• 576 tavua vastaanottopuskuria; 640 tavun lähetyspuskuri
On/X-Off-kättelyn tuki
• Tapahtumalomakkeen tuki
Virtuaalisten COM-porttien laiteajurit
• Windows 8/7/Vista/Server 2003/XP/2000
MAC OS-X/OS-9
• Linux 2.40 tai uudempi
Suora tuki USBXpress-ajureille
• Windows 7/Vista/Server 2003/XP/2000
Windows CE
• Lämpötila-alue: –40 - +85 °C
Liitin: Mini-USB

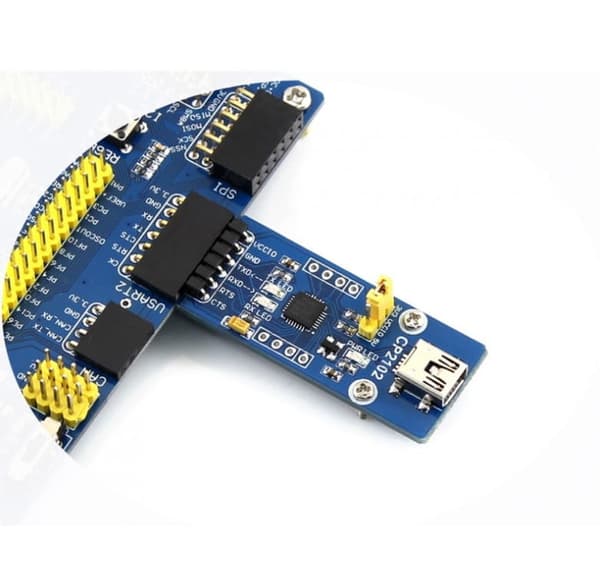

Laitteistoliitäntä - sisään MCU-käyttötapauksessa:

• VCCIO ↔ Lähtö 3,3 V tai 5 V (moduuli saa virtansa USB:stä ja levyn jumpperi tulee oikosulkea 3,3 V:iin tai 5 V:iin)
• GND ↔ GND TXD ↔ MCU.RX (signaalin suunta: MCU.RX
• RXD ↔ MCU.TX (signaalin suunta: MCU.TX >gt;< FT232 >gt;< PC.RX) RTS ↔ MCU.CTS (signaalin suunta: MCU.CTS
• CTS ↔ MCU.RTS (signaalin suunta: MCU.RTS >gt;>> FT232 >gt;>> PC.CTS)

Mitat:

Sarja sisältää:

Moduuli CP2102:lla ja MiniUSB-liittimellä

Liittokaapelit

Kultapinninauhat Kultapinnikannat

Wiki:
• FT232_USB_UART(mini)
