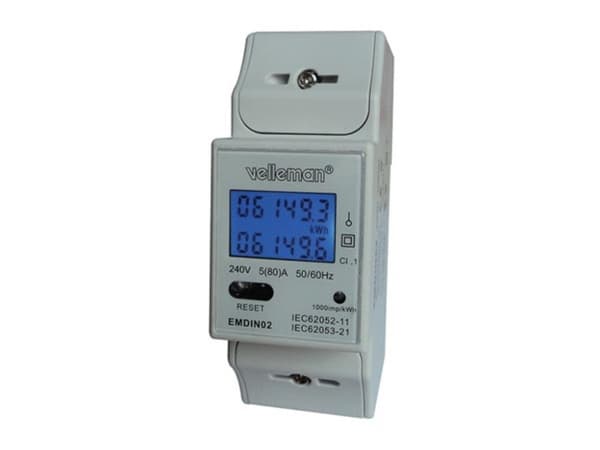

Tämä yksivaiheinen Din-rail-kwh-mittari on uuden sukupolven yksivaiheisia elektronisia wattituntimittareita, jotka ottavat käyttöön mikroelektroniset tekniikat, Lsi-piirit ja edistyneet digitaaliset ja Smt-tekniikat. Mittari on luokan 1, luokan 2 ja Iec62052-11, Iec62053-21 asiaankuuluvien teknisten vaatimusten mukainen. Se mittaa tarkasti ja suoraan 50/60 Hz aktiivisen energiankulutuksen yksivaiheisista vaihtovirtasähköverkoista. Nykyinen eritelmä on tärkeä parametri energiamittareille, koska se ilmaisee mittarin kykyä mitata tarkasti käyttäjän sähkökuormituksen kuluttamaa tehoa. Tässä eritelmässä on yleensä kaksi osaa: perusvirta (Ib) suoraan kytketyille mittareille ja enimmäisvirta I Max. Näistä nykyisistä arvioista näet tyypillisesti nykyiset vaatimukset, jotka on määritelty Ib:ssä suluissa näkyvän I Max -arvon kanssa. Esimerkiksi joitakin yleisiä arvoja energiamittarin virtamäärityksessä ovat 5 (40) A, 5 (80) A tai 10 (100) A.

Tuotteen perustiedot: •• Päävärit: Harmaa •• Lisävärit: Harmaa •• Lisävärit: Metallinen hopea •• Syvyysyksikkö: 100 mm •• Korkeusyksikkö: 60 mm •• Leveysyksikkö: 35 mm •• Painoyksikkö: 160 G • Fyysiset ominaisuudet: •• Näytön tyyppi: LCD •• Din-moduulien lukumäärä: 1 •• Leveys Din-moduuleita: 2 •• Vaiheiden lukumäärä: 1 • Sähkötiedot: •• Suurin ilmaisu: 999999,99 •• Suurin virranmittaus: 80 A •• Suurin vääntömomentti: 140 N·M •• Pulssin lähtövirta: 27 Ma •• Pulssin leveys: 90 Ms •• Pulssi kilowattituntia kohden: 1000 •• Pulssin lähtöjännite: 12-27 V •• Tarkkuusluokka: 1 • • Din-kiskon energiamittarit Minimitarkkuusluokitus: 5 A •• Din-kiskon energiamittarit Nimellisjännite: 240 V •• Led-merkkivalo vilkkuu pulssia kohden: 1 • Tekniset tiedot: •• Din-kisko: Kyllä •• Pnp-vastus: Kyllä • Ympäristötiedot : •• Käyttölämpötila-alue: -25-55 °C •• Suurin käyttökosteus: < 75 % • Liitännät: •• Johdon koko Mm²: 7-38 Mm² • Virtalähde: •• Tulotaajuus: 50/60 Hz • • Virrankulutus: 2 W • Mukana: •• Led-merkkivalo: Kyllä •• Nollaustoiminto: Kyllä.
