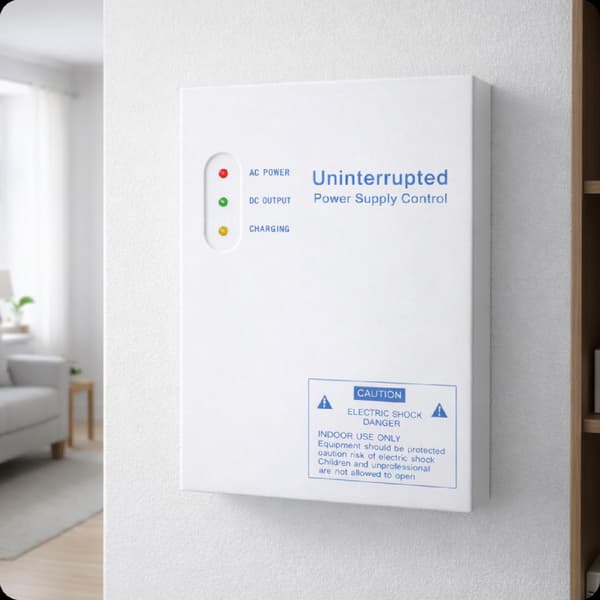

Spreestin virtalähdelaatikko on kulunvalvontajärjestelmiin suunniteltu ratkaisu. Se tarjoaa vakaan ja turvallisen virransyötön laitteille sekä toimii keskipisteenä sähköasennukselle.

Lisäksise mahdollistaa hätävirtalähteen kytkemisen, joten järjestelmä voi toimia myös sähkökatkon aikana.

5 A:n lähdön ansiostaon mahdollista kytkeä useita laitteita, jolloin voit käyttää esimerkiksi kahta kulunvalvontajärjestelmää samanaikaisesti.

Laite sopii täydellisesti koteihin, toimistoihin, liikerakennuksiin ja muihin tiloihin.

Tärkeimmät ominaisuudet

1. Mahdollisuus liittää hätävirtalähde (UPS / akku) – Mahdollistaa kulunvalvontajärjestelmän toiminnan ylläpitämisen sähkökatkon sattuessa.

2. Tuki useille laitteille samanaikaisesti – Esim. kaksi kulunvalvontajärjestelmää, sähkölukkoja, poistumispainikkeita tai ohjaimia 5 A:n lähtövirran ansiosta.

3. NC / NO -lähdöt – Yhteensopiva erityyppisten sähkölukkojen kanssa.

4. Säädettävä viiveaika – Lukitusajan asetuksissa voi säätää 0–15 sekuntia.

5. Sisäänrakennettu LED-merkkivalo – LEDit osoittavat laitteen toimintatilan, mukaan lukien verkkovirran olemassaolon, aktiivisen tasavirtalähdön ja latauksen tiedot.

6. Sähkösuojaukset – Suojaus ylikuormituksilta ja oikosuluilta.

7. Tuki erilaisille laitteille – Tukee sähkömagneettisia lukkoja, kulunvalvontalaitteita, poistumispainikkeita ja ovikelloja.

8. Vankka rakenne – Valmistettu kestävistä materiaaleista, varmistaa pitkän käyttöiän.

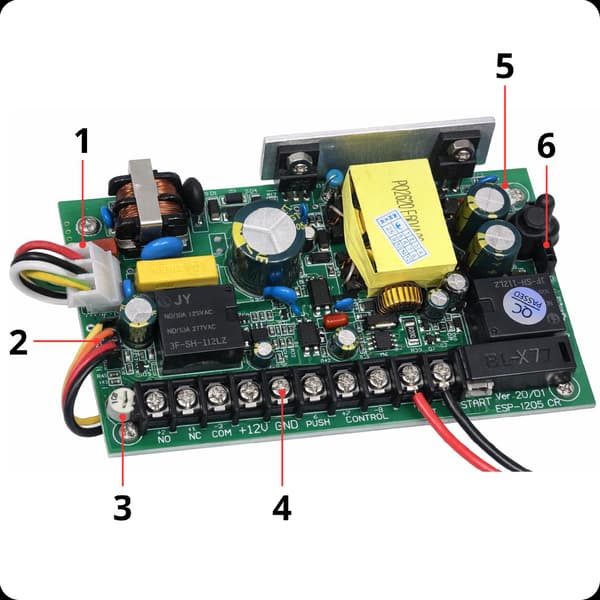

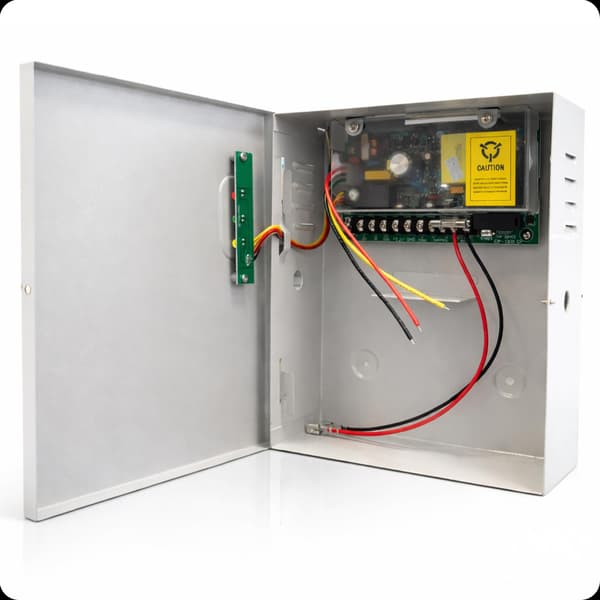

Ohjaimen komponentit

1. Virtalähteen tulo A

Sisäänrakennetun virtalähteen virransyöttöjohdot.

• Tulojännite: AC 100–260 V
• Taajuus: 50–60 Hz

2. Signalointidiodien virtalähde

Liitin virtakaapeleiden kytkemiseen Laitteen toimintaa osoittavat LED-valot.

3. Painonappireleen ajan säätö

Potentiometri releen aktivointiajan asettamiseen painonappisignaalin antamisen jälkeen.

4. Virtalähteen liittimet

Liitinrima ulkoisten laitteiden kytkemiseen.

• Lähtöjännite: 11,5–13,5 V DC
• Suurin lähtövirta: 5 A

Koskettimen kuvaus:

• NO – Normaalisti avoin kosketin (jännite ilmestyy releen aktivoinnin / painosignaalin jälkeen).
• NC – Normaalisti suljettu kosketin (jännite katoaa releen aktivoinnin / painosignaalin jälkeen).
• COM – Yhteinen relekontakti (yleensä maadoitus).
• +12V – Jatkuva 12 V:n teholähtö.
• GND – Virtalähteen maadoitus.
• push – Ohjaustulo, oikosulku GND:hen aktivoi releen.
• control (+ / −) – 5–24 V:n jännitteen ohjaustulo, toimii samalla tavalla painonappituloon.
• batt (+/−) – Liitin 12 V:n varavirtalähteen kytkemiseen.

5. Lähtöjännitteen säätö

Potentiometri, jolla lähtöjännitettä voidaan säätää välillä 11,5–13,5 V DC.

6. Jännitteen suodatusjärjestelmä

Kondensaattorien osio, joka vakauttaa jännitteen ja vähentää virtalähteen häiriöitä.

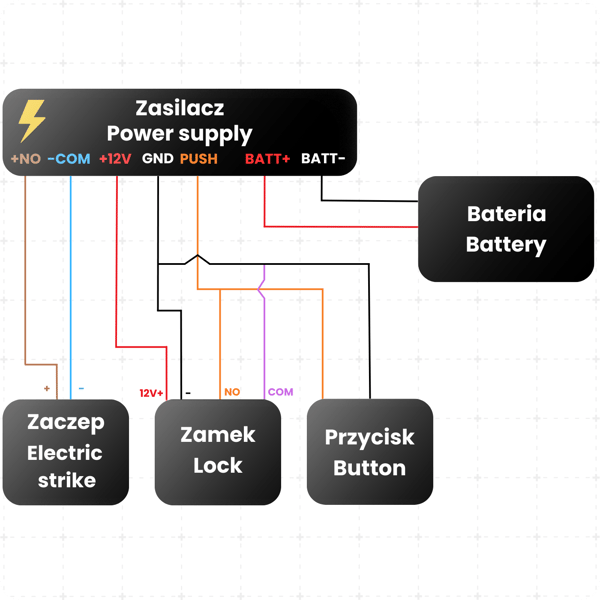

Virtalähteen kytkentäkaavio

1. Virtalähteen kytkeminen laitteisiin

Virtalähteen +12 V:n lähtöä (punainen johto) käytetään kulunvalvontajärjestelmän laitteiden, kuten sähkömagneettisen lukon tai ohjaimen, virransyöttöön.

GND-liitin (musta johto) on asennuksen yhteinen maadoitus. +12 V:n ja GND-johtimet tulee kytkeä vastaaviin laitteen virransyöttöihin.

2. Sähköisen vastakappaleen kytkeminen

Sähköinen vastakappale kytketään +NO (ruskea johto) ja -COM (sininen johto) -liittimiin.

Kun järjestelmä aktivoituu, NO- ja COM-kontaktit oikosuljetaan, mikä kytkee jännitteen ja avaa oven.

3. Sähkömagneettisen lukon kytkeminen

Sähkömagneettinen lukko tulee kytkeä +12V (punainen johto) ja GND (musta johto) -liittimiin.

Järjestelmän toiminnan aikana lukon virransyöttö katkaistaan hetkeksi, jolloin ovi voidaan avata.

4. Poistumispainikkeen kytkeminen

Poistumispainike tulee kytkeä push (oranssi johto) ja GND (musta johto) -liittimiin.

Kun painiketta painetaan, se oikosulkeutuu GND:hen, mikä avaa oven välittömästi.

5. Akun kytkeminen (hätävirtalähde)

12 V:n akku voidaan kytkeä batt+ (punainen johto)- ja batt- (musta johto)-napoihin.

Akku varmistaa järjestelmän toiminnan sähkökatkon sattuessa.

Tekniset tiedot

• Tulojännite: AC 100-260 V / 50-60 Hz
• Lähtöjännite: DC 11,5-13,5 V (säädettävä)
• Suurin lähtövirta: 5 A
• Jännitepoikkeama: ≤ 50 mV
• Latausjännite ilman kuormaa: 16,5 V
• Latausjännite akku kytkettynä: 13,8 V
• Tuettu akku: 12 V / 7 Ah
• Akun katkaisujännite: 9,2 V
• Tulojännite: DC 5-24 V
• Lukituslähdön tyyppi: NC / NO

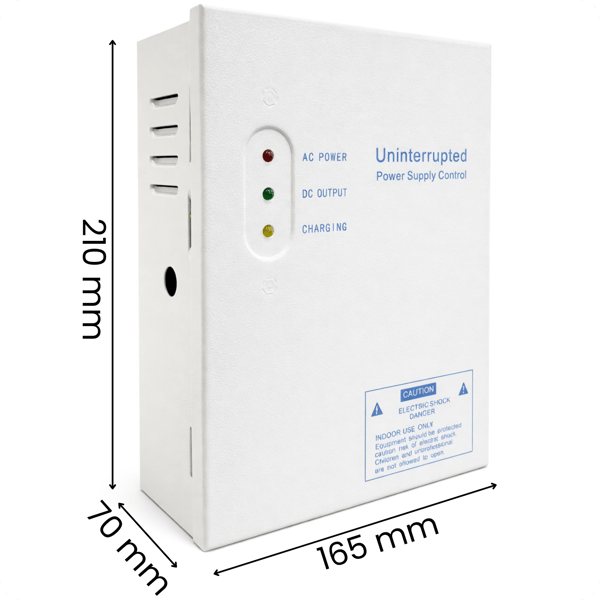

• Mitat: 210 × 165 × 70 mm
• Paino: 1 kg

Setti sisältää

• 1x Virtalähde 208CK-D DC 12V 5A
• 1x Käyttöohje
