2R-D7 Modbus RTU -relemoduuli

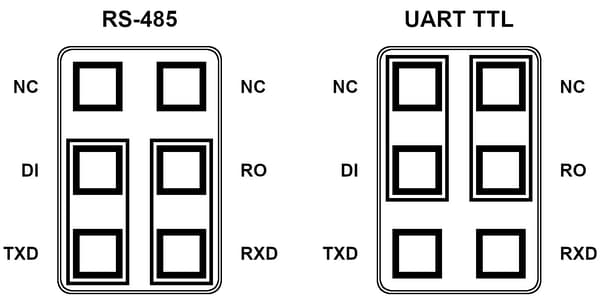

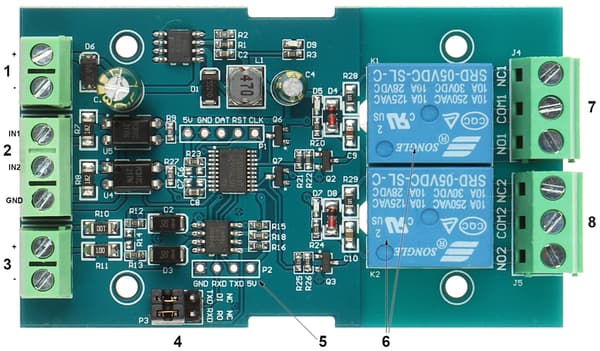

2R-D7-moduulin avulla voit ohjata kahta relettä Modbus RTU -protokollan avulla. Kommunikointi laitteen kanssa voi tapahtua RS-485- tai UART TTL -liitännän kautta. Lisäksi laitteessa on kaksi optoeristimillä suojattua ohjaustuloa (tulojännitealue: 3,3 V ... 30 V). Ohjaustulojen jännite ei syötä suoraan releen kelaa. Huomautus: Ohjausliitäntä valitaan piirilevyllä olevilla hyppyjohtimilla. Lähtöjä ei voi ohjata samanaikaisesti molemmilla tietoliikennereiteillä.

• Ohjaus: RS-485/ uart TTL
• Protokolla: Modbus RTU
• Tiedonsiirtonopeus: 4800 / 9600 / 19200 b/s (oletus: 9600 b/s)
• Tulojen lukumäärä: 2 kpl.
• Relelähtöjen lukumäärä: 2 kpl.
• Koskettimen kuormitettavuus: 10 A / 250 VAC, 10 A / 30 VDC
• Lähtö: 2 x NO/NC
• Virtalähde: 7 V ... 24 VDC (virtalähde ei sisälly toimitukseen)
• Paino: 0,046 kg
• Mitat: 85 x 49 x 19 mm
• Takuu: 2 vuotta

Valitut ominaisuudet:

• LED-merkkivalo
• Optoeristimillä suojatut ohjaustulot mahdollistavat 3,3 V DC ... 30 V DC -jännitteisten ohjaussignaalien käytön
• UART-liitännän tulo on sovitettu Goldpin-liittimiin signaaleille, joiden jännite on sovitettu TTL-tasolle (3,3 V DC / 5 V DC)
• Mahdollisuus konfiguroida laitteen osoite (asetukset tallentuvat sähkökatkon jälkeen) välillä 1–255 (oletusosoite 255)
• Mahdollisuus asettaa releen aktivointiviive (perusyksikkö: 0,1 s, arvoalue: 0,1 s ... 6553,5 s)
• Suojaus tulojännitteen käänteiseltä napaisuudelta
