Vahvistettu kulma-ankkuriliitinpuu - betoni

Tärkeimmät parametrit

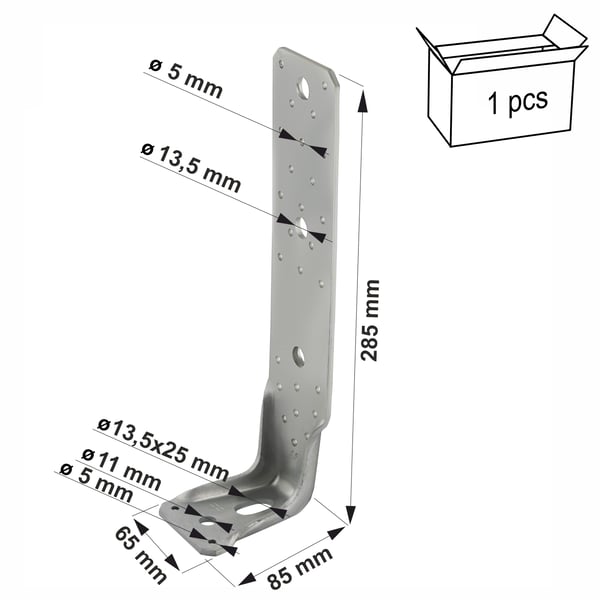

• Malli: AKR285LG
• Koko: 285 x 85 x 65 mm
• Levyn paksuus: 4,0 mm
• Pakkaus: 1 kpl
• Varrenreiät A: 26 kpl x Ø 5 mm, 3 kpl x Ø 13,5 mm
• Varrenreiät B: 2 kpl x Ø 5 mm, 1 kpl x Ø 11 mm, 1 kpl x Ø 13,5 mm x 25 mm
• Materiaali: S235JR sinkitty teräs HDG Z 275 g/m2 (55 µm)

Käyttötarkoitus: puurakenteiden yhdistämiseen betoniperustukseen.

Tunnetun yrityksen simpson Strong-Tie ®

alkuperäinen tuote

AKR-liittimissä "L"-versiossa on yksi pitkänomainen reikä, jonka avulla kulmakiinnikkeen asentoa voidaan säätää kokoonpanon aikana.

Edut

1. Helppo kokoonpano

Liitin on suunniteltu intuitiiviseksi ja nopeaksi asentaa, mikä lyhentää merkittävästi työaikaa. Oikein sijoitetut rei'itykset helpottavat naulojen tai ruuvien tarkkaa sijoitusta.

2. Vahvat ja kestävät liitokset

Korkealaatuisen teräksen (S235JR-teräs) ja kuumasinkitysprosessin (Hot Dip Galvanizing) ansiosta liitin varmistaa poikkeuksellisen lujuuden ja kestävyyden liitoksissa erilaisissa puurakenteissa.

3. Suuri kuormituskapasiteetti

Liittimellä on erinomaiset staattisesti lasketut kuormituskapasiteettiparametrit, jotka varmistavat rakennettujen elementtien turvallisuuden ja vakauden, mikä on ratkaisevan tärkeää kantavissa rakenteissa ja puutarha-arkkitehtuurissa.

4. Käyttöluokka 3

Käyttöluokan 3 ankkuriliittimet on tarkoitettu käytettäväksi ulko-olosuhteissa, joissa ne altistuvat suoralle kosketukselle kosteuden ja sään vaikutuksille.

Käyttö- ja asennustapa

Liitos:

Pääelementti: betoni

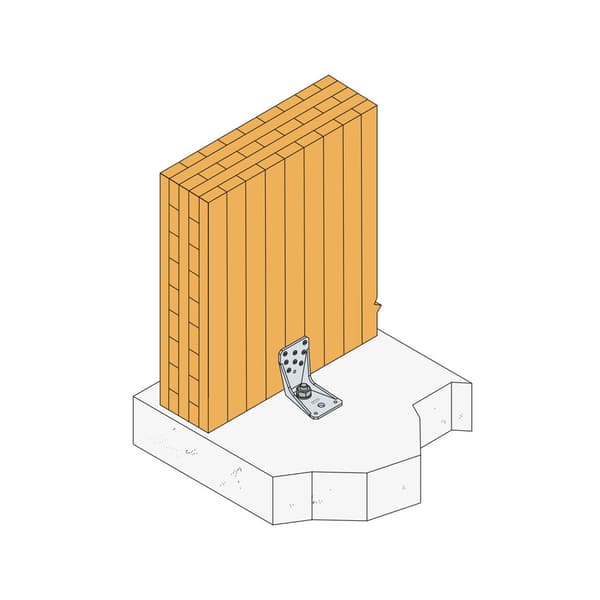

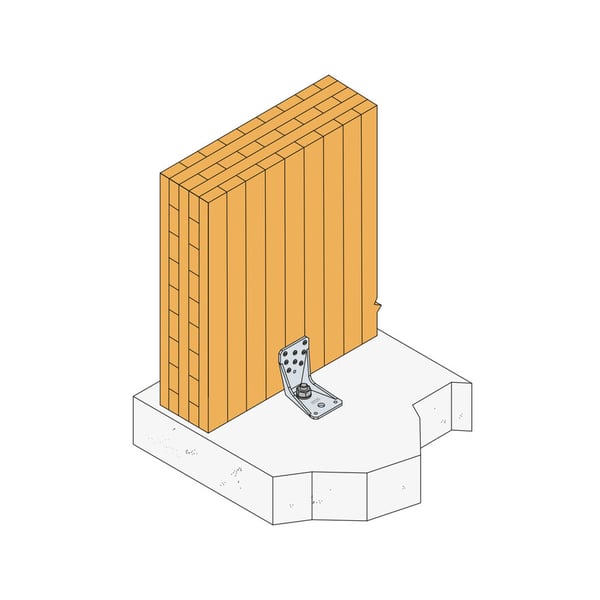

Toissijainen elementti: puurakenne, elementtirakenteiset runkoseinät

Ala-alue käyttökohde:

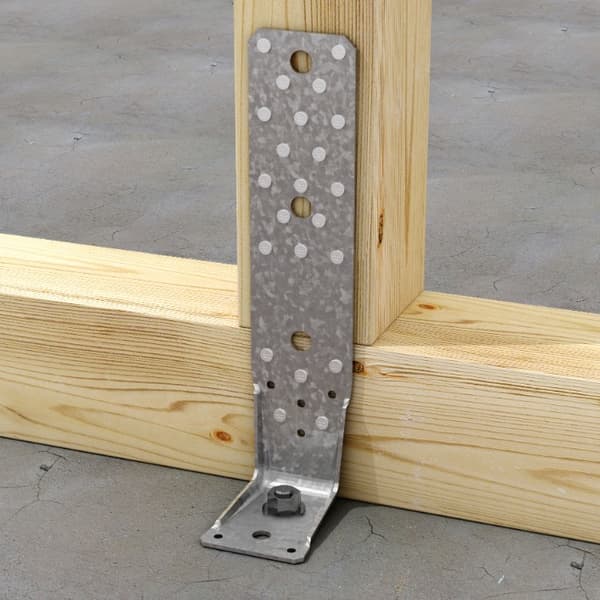

• Voidaan käyttää ankkureina puupilareissa, elementtirakenteisissa runkoseinissä tai muissa puuelementeissä.

Kiinnitys:

• Liiman kiinnitys puuhun: käyttäen CNA4.0-rengasmaisia nauloja tai vaihtoehtoisesti CSA5.0-ruuveja.
• Liiman kiinnitys betoniin: mekaanisesti ankkuroituna (WA) tai kemiallisesti Simpson Strong-Tie -ankkureilla

Sertifikaatti

ETA-07/0285

Korkeimman laadun takuu. Tämä standardi määrittelee vaatimukset ja testausmenetelmät kantavissa puurakenteissa käytettävien kiinnikkeiden materiaaleille, geometrialle, lujuudelle, jäykkyydelle ja kestävyydelle (eli korroosionestolle).

Tarjoamamme tuotteet ovat **korkeinta laatua** ja niitä voidaan käyttää turvallisesti rakentamisessa. Teemme kaikkemme varmistaaksemme, että urakoitsijoillemme toimitettavat tuotteet ovat turvallisia ja sopivia tiettyihin tehtäviin.
