Tärkeimmät parametrit

• Malli: AH19050/2
• Koko: 192 x 52 x 40 mm
• Levyn paksuus: 2,0 mm
• Pakkaus: 1 kpl
• Varrenreiät A: 16 kpl x Ø 5 mm
• Varrenreiät B: 1 kpl x Ø 13 mm
• Materiaali: S250GD sinkitty teräs, jonka tiheys on 275 g/m2 (20 μm)

Käyttötarkoitus: puurakenteiden yhdistämiseen betoniperustukseen.

Tunnetun yrityksen Simpson Strong-Tie ®

AH-ankkuriliittimiä voidaan käyttää puupilarien, elementtirunkoisten seinien tai muiden puuelementtien ankkuroimiseen.

Huomautus: Liitoksen välttämätön osa on paksu US40/50/10 aluslevy, joka suojaa lyhyttä vartta taipumiselta. Se myydään erikseen – saatavilla muissa huutokaupoissamme.

Edut

1. Yksinkertainen kokoonpano

Liitin on suunniteltu intuitiiviseksi ja nopeaksi asentaa, mikä lyhentää merkittävästi työaikaa. Oikein sijoitetut rei'itykset helpottavat naulojen tai ruuvien tarkkaa sijoitusta.

2. Vahvat ja kestävät liitokset

Korkealaatuisen teräksen (S250GD-teräs) ja Sendzimir-kuumasinkitysprosessin ansiosta liitin varmistaa poikkeuksellisen lujuuden ja kestävyyden erilaisissa puurakenteissa.

3. Suuri kuormituksenkestokyky

Liittimellä on erinomaiset, staattisesti lasketut kuormituksenkestoparametrit, jotka varmistavat rakennettujen elementtien turvallisuuden ja vakauden, mikä on ratkaisevan tärkeää kantavissa rakenteissa ja puutarha-arkkitehtuurissa.

4. Käyttöluokka 2

Sille on ominaista 20 °C:n lämpötilaa vastaava materiaalin kosteus ja ympäröivän ilman suhteellinen kosteus, joka ylittää 85 %, vain muutaman viikon ajan vuodessa. (esim. avoimet vajat tai lämmittämätön ullakko)

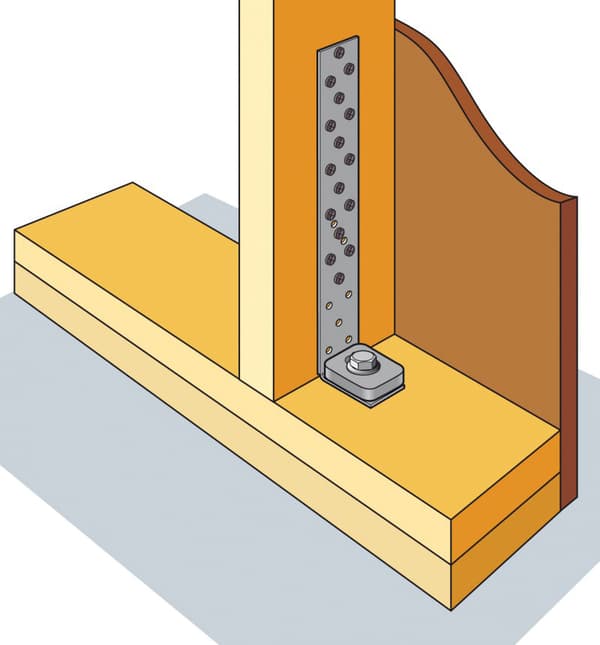

Sovelluksen ja menetelmän kokoonpano

Liitäntä:

Ensisijainen elementti: betoni

Toissijainen elementti: puurakenne, elementtirunko seinät

Kiinnitys:

• Sauman kiinnitys puuhun: käyttäen CNA4.0-rengasmaisia nauloja tai vaihtoehtoisesti CSA5.0-ruuveja.
• Sauman kiinnitys betoniin: mekaanisesti ankkuroituna (WA) tai kemiallisesti Simpson Strong-Tie -ankkureilla + US-aluslevyllä.

Sertifikaatti

ETA-07/0285

Korkeimman laadun takuu. Tämä standardi määrittelee vaatimukset ja testausmenetelmät kantavissa puurakenteissa käytettävien kiinnikkeiden materiaaleille, geometrialle, lujuudelle, jäykkyydelle ja kestävyydelle (eli korroosionestolle).

Tarjoamamme tuotteet ovat korkeinta laatua ja niitä voidaan käyttää turvallisesti rakentamisessa. Teemme kaikkemme varmistaaksemme, että urakoitsijoillemme toimitettavat tuotteet ovat turvallisia ja sopivia tiettyihin tehtäviin.
