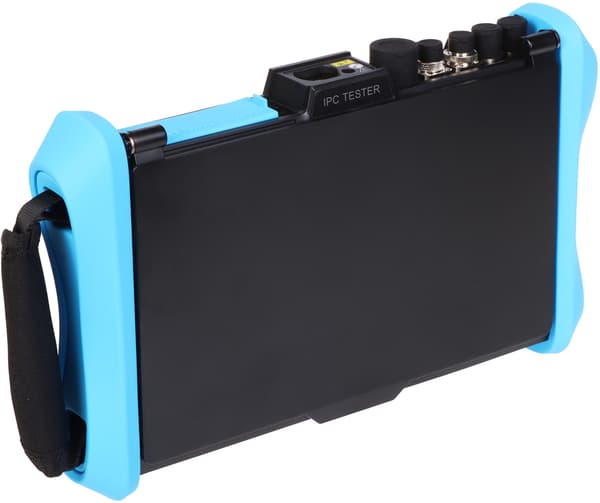

Optinen heijastusmittari (OTDR) monitoimisella AHD-, HD-CVI-, HD-TVI- ja IP-kameratesterillä sekä monilla lisätoiminnoilla, joita tarvitaan CCTV- ja valokuituasennusten aloittamiseen.

• Optinen heijastusmittari (OTDR): Optinen aallonpituus: 1310 nm / 1550 nm, Dynaaminen alue: 28/26dB, Laaja mittausalue ≤ 105 km, Mittausvirhe: ± (1 m + 5×10-5× etäisyys + näytteenottoväli), Liittimet: SC, Mittauksen kesto: 5 s, 10 s, 15 s, 30 s, 1 min, 2 min, 3 min
• Optisen tehon mittaus: Optisen tehon mittaus valokuituverkoissa (ST- ja SC-sovittimet) Optinen aallonpituus: 850, 1300, 1310, 1490, 1550, 1625 nm Kantama: -70 ... +10dBm
• VLS (VFL) - visuaalinen kuituoptisen vianpaikannin: LD-laser, 650 nm, 10 mW Kantama 8 km
• Näköstandardi: AHD- 8Mpx, HD-CVI- 8Mpx, HD-TVI- 8Mpx, TCP/IP- 8K, cvbs-PAL/NTSC

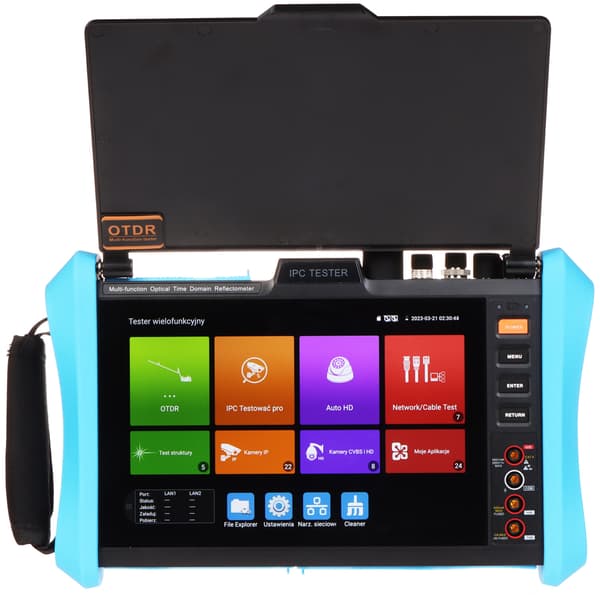

• Näyttö: 8 " IPS - kapasitiivinen kosketusnäyttö, 1920 x 1200 px

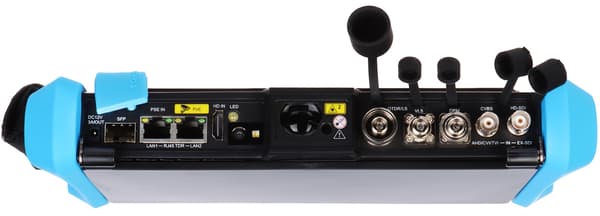

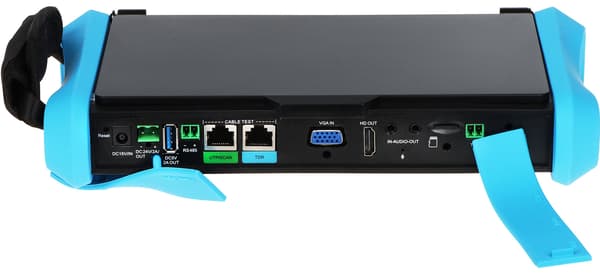

• Videotulo: 1 kpl AHD/HD-CVI/HD-TVI/ HD-SDI /cvbs- BNC-liitäntä, 1 kpl HDMI, 60 fps, 4K, 1 kpl VGA
• Videolähtö: 1 kpl HDMI 4K
• LAN-portti: 2 kpl - Tuki PoE-kameroille ja -kytkimille
• Äänitulo: 1 kpl Mini Jack
• Äänilähtö: 1 kpl Mini Jack
• Videosignaalin tasomittari: Ei mitään
• Videosignaaligeneraattori: Ei mitään
• Sarjaportit: RS-485
• Protokollat: Tuki yli 30 RS485-protokollalle: Pelco-D, Pelco-P, yaan, yaan-O, yaan-1, samsung, panasonic, Lilin-fast, Lilin-MLP2, molynx, minking A01, Fastrax, CBC, LC-NEW, WV-CS850, sony-EVI, LG-multix, DAT-SD, vicon, Vcltp, DH-YTC 06, Santachi, Bosch osrd, TeleEye DM2, HD 600, Hikvision, kalatel ASC, AD 168(M-B), samsung SPD, Siemens, Cohu, minking B01, alec
• Lähetysnopeus:150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 115200 b/s
• Kierretyn parin tai puhelinlinjan testaus: UTP- tai puhelinkaapeliyhteyksien testaus, jotka on päätetty RJ-45-liitin
• RS-485-linjan testaus: Ohjauslaitteen datan testaus (komennot näytetään heksadesimaalimuodossa)
• Wi-Fi-moduuli: Kyllä
• Johtimen tunnistus nipussa: Kyllä
• Äänitesti: Kyllä
• Digitaalinen yleismittari: Mittaus: jännite, virta, resistanssi, jatkuvuustesti, dioditesti, kapasitanssi
• TDR-heijastusmittari: Kaapelikatkosten havaitseminen ja paikantaminen (vain UTP), 180 m (max)
• Käyttö virtalähteenä: 5 VDC/ 2 A USB-portista, 12 VDC/ 3 A, 24 VDC/ 2 A, 48 V (PoE, LAN), 24 W

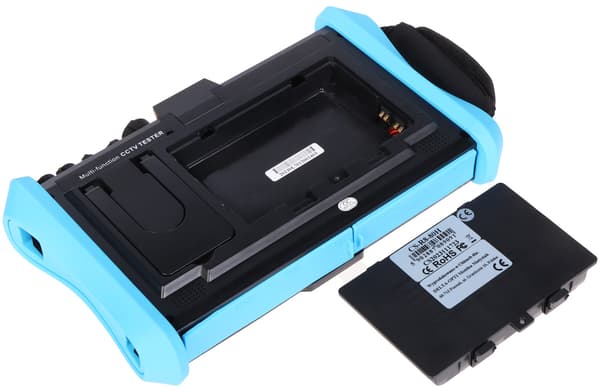

• Akkuvirtalähde: 7,4 litiumioniakku 7800 mAh, 12 VDC/ 2 A (virtalähde sisältyy toimitukseen)
• Arvioitu akun käyttöaika: ≤ 11 tuntia

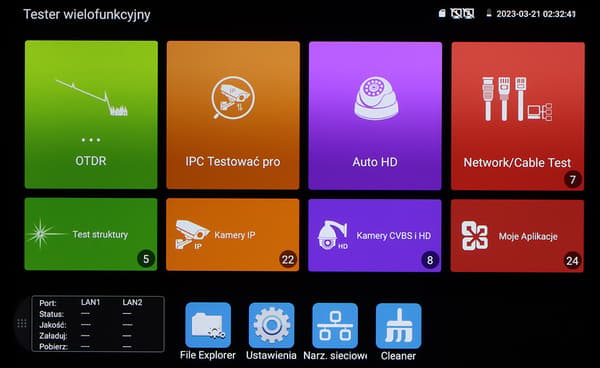

• Käyttö: Graafinen valikko - kosketus- ja painikeohjaus
• Käyttölämpötila: -10 °C ... 50 °C
• Sallittu suhteellinen ilmankosteus: 30 % ... 90 %
• Paino: 1,35 kg
• Mitat: 274 x 170 x 48 mm

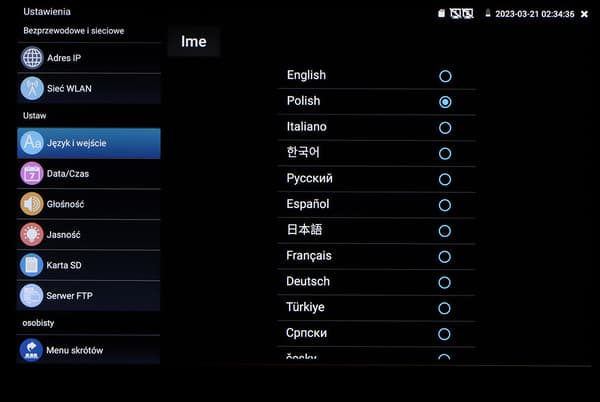

• Tuetut kielet: puola, englanti, bulgaria, tšekki, ranska, kreikka, espanja, saksa, portugali, venäjä, turkki, italia
• Takuu: 2 vuotta

Valitut toiminnot:

• Optinen heijastusmittari (OTDR)
• AHD-kameratesti
• HD-CVI-kameratesti
• HD-TVI-kameratesti
• HD-SDI-kameratesti
• PAL/NTSC-kameroiden testaus
• IP-kameratesti - Tuetut kuvanpakkausmenetelmät: H.265, H.264, mjpeg
• Onvif-yhteensopivien IP-kameroiden haku ja katselu
• Moottoreiden ja PTZ (speed dome) -kameroiden ohjaus
• IP-kameroiden katselu sisäänrakennetuilla sovelluksilla - DH-testityökalu, Hik-testityökalu, UNV-testityökalu, HuaWei-työkalu, TP-Link-työkalu EZView
• Sisäänrakennettu kamera (mahdollisuus ottaa valokuvia ja tallentaa videot)
• Sisäänrakennettu verkkoselain - Google Chrome
• Lähiverkkoyhteyksien valvonta
• IP-osoitteen skanneri
• ping - linkkien testaus ICMP-pakettien avulla
• Kytkimen yhdistetyn portin tunnistus
• Kierretyn parikaapelin testaaja
• Sovellus Kaapelin jäljitin - helppo kaapelin paikannus sotkuisessa nipussa
• Yhteistyö PoE-kameroiden ja -kytkimien kanssa
• PoE-tehomittari
• DC 5V / 12V / 24V / 48V virtalähde
• TDR-heijastusmittari
• Optinen tehomittari
• VLS (VFL) - visuaalinen vianpaikannus optisille kuiduille
• Tiedonvalvonta - RS-485-sarjaportin valvonta
• Laseretäisyysmittari: 100 m ± 3 mm
• Digitaalinen yleismittari - digitaalinen yleismittari
• Äänitesti
• Yhteyspiste - Wi-Fi
• Tallennuksen toisto
• Asennettu VLC Media Player -sovellus - mahdollisuus toistaa multimediatiedostoja useissa suosituissa muodoissa (.mp3, .mp4, .avi, .mpeg ja muut)
• Laskin
• Asennettu Quickoffice-ohjelmistopaketti - .docx-tekstidokumenttien, .xlsx-laskentataulukoiden ja .pptx-multimediaesitysten luomiseen ja lukemiseen
• Sisäänrakennettu taskulamppu
• Mahdollisuus vaihtaa näytettävää teemaa ja taustaa
• Android 10

Tuotteen koko nimi:

Optinen heijastusmittari (OTDR) CCTV-testeri CS-R8-80H:lla
