Excursion SHX-4C – 100 mm:n erilliskaiutinsetti

Excursion SHX-4C on 2-tieinen erilliskaiutinsetti autoon SHX Street High Power eXcursion -sarjasta. Setti on suunniteltu käyttäjille, jotka haluavat päivittää alkuperäisen äänentoistojärjestelmänsä ja saavuttaa dynaamisemman, yksityiskohtaisemman ja kypsämmän äänen kompaktissa 100 mm:n koossa.

Setti sisältää kaksi 100 mm:n keskibassokaiutinta, kaksi 20 mm:n diskanttikaiutinta ja kaksi 2-tie passiivista jakosuotinta. 3 ohmin impedanssinsa ansiosta kaiuttimet voivat hyödyntää pääyksikön tai vahvistimen tehoa tehokkaammin, mikä johtaa suurempaan dynamiikkaan ja parempaan äänen hallintaan.

SHX-sarja – Tehokkuutta parempi kuin SX-sarjassa

Excursion SHX-sarjan kaiuttimet edustavat edistyneempää äänentoistolinjaa verrattuna perusmalliston SX-sarjaan. SHX-järjestelmät tarjoavat kypsämmän luonteen, paremman kalvonhallinnan ja dynaamisemman äänen.

SHX-4C-malli on hyvä korvaaja tehdasasenteisille OEM-kaiuttimille ja osaksi merkkituotteiden auton äänentoistojärjestelmää. 100 mm:n kokonsa ansiosta se sopii moniin autoihin, joissa on pienemmät asennustilat.

Excursion SHX-4C:n tärkeimmät edut

• 2-tieinen autokaiutinsetti,
• SHX Street High Power eXcursion -sarja,
• 100 mm / 4 tuuman keskibassokaiuttimet,
• 20 mm:n luonnonsilkkidiskantti,
• impedanssi 3 ohmia,
• RMS-teho 60 W,
• maksimiteho 150 W,
• 90 dB:n hyötysuhde,
• taajuusvaste 60–20 000 Hz,
• ADC-kalvot, jotka on valmistettu paperin, luonnonvillan ja lasikuidun komposiitista,
• vahvempi EFF-magneettijärjestelmä,
• pidennetty puhekelan väli,
• 2 2-tie passiivista jakosuotinta 6 dB/okt.,
• 3-vaiheinen diskanttikaiuttimen tasonsäätö,
• 24 kuukauden takuu puolalaiselta maahantuojalta.

100 mm:n keskibassokaiuttimet – kompakti koko ja dynaaminen ääni

100 mm:n keskibassokaiuttimissa on jäykkä ja erittäin kevyt ADC-kartiokalvo. Se on valmistettu kaksikerroksisesta paperi-, luonnonvilla- ja lasikuitukomposiitista.

Tämä rakenne on noin 10 % kevyempi kuin klassinen paperikalvo. Tämän ansiosta kaiutin reagoi signaaliin nopeammin, toistaa keskiäänitaajuudet paremmin ja tarjoaa dynaamisen bassopohjan 4-tuumaiselle kaiuttimelle.

Kalvo säilyttää äänen luonnollisen luonteen ja tarjoaa samalla enemmän yksityiskohtia ja paremman hallinnan. Tämä on erityisen tärkeää, kun järjestelmä korvaa tehdasasenteiset auton kaiuttimet.

LXPD – parannettu keskiäänten selkeys

SHX-keskiäänielementeissä on erityisesti muotoillut LXPD-pölysuojukset, jotka on muotoiltu vaihepistokkeiden kaltaisiksi. Niiden tarkoituksena on parantaa keskiäänten resoluutiota laajemmalla kuuntelukulmalla.

Autoissa tämä on ratkaisevan tärkeää, koska kaiuttimet asennetaan usein matalalle ja akselin ulkopuolelle. LXPD auttaa saavuttamaan selkeämmän laulun, paremman erottelun ja tasaisemman äänen.

Vahvempi EFF-magneettijärjestelmä

Bassokaiuttimet käyttävät 25 % vahvempaa EFF (Efficient Flux Field) -magneettijärjestelmää. Magneetin keskellä oleva reikä alentaa resonanssitaajuutta ja tukee puhekelan jäähdytystä.

Pidennetty puhekelan rako mahdollistaa kalvon suuremman lineaarisen liikkeen. Tämä mahdollistaa kaiuttimen paremman hyötysuhteen, erityisesti matalilla taajuusalueilla.

3 ohmin puhekela on valmistettu paksummasta kuparilangasta ja kierretty tarkasti alumiinirungolle. Lisäjäähdytysreiät auttavat haihduttamaan lämpöä, mikä parantaa kaiuttimen kestävyyttä ja vakautta.

20 mm:n luonnonsilkkidiskanttielementit

Korkeat taajuudet käsittelevät 20 mm:n kalottidiskanttielementit. Kalvot on valmistettu luonnonsilkistä ja päällystetty ohuella resonanssinvaimennusmateriaalikerroksella.

Tämä varmistaa puhtaan, uskollisen ja yksityiskohtaisen diskantin. Silkkikalotti antaa korkeille taajuuksille luonnollisen ja miellyttävän luonteen, joten se sopii jokapäiväiseen kuunteluun.

Tehokas neodyymimagneettijärjestelmä puhekelan jäähdytysjärjestelmällä tukee diskanttikaiuttimen vakaata toimintaa. Setti sisältää myös kotelot ja kiinnitystarvikkeet, joiden avulla voit säätää asennuspaikkaa ja äänen etenemiskulmaa.

Passiiviset jakosuotimet diskanttien säädöllä

Excursion SHX-4C:ssä on kaksi 2-tieistä, ensimmäisen asteen passiivista jakosuotinta. Ylipäästö- ja alipäästösuotimet toimivat 6 dB/okt. Jakosuotimet ovat välttämättömiä järjestelmän moitteettomalle toiminnalle ja suojaavat diskantteja liian matalilta taajuuksilta.

Diskanttitiessä käytetään korkealaatuisia MKP-audiokondensaattoreita. Keskibassotiedon reitissä on kuparilangasta valmistetut kelat, joilla on suurempi poikkileikkaus. Leveät, paksusta kuparifoliosta valmistetut johtimet vähentävät signaalihäviötä ja parantavat kestävyyttä suuremmille kuormille.

Jakosuotimet ovat kompakteja, joten ne on helppo asentaa autoon. Lisäksi sisäänrakennetut resistiiviset vaimentimet mahdollistavat diskanttikaiuttimen äänenvoimakkuuden kolmiportaisen säädön.

Laitteen tekniset tiedot

• Valmistaja: Excursion
• Malli: SHX-4C
• Sarja: SHX Street High Power eXcursion
• Tyyppi: erillinen autokaiutinsetti
• Rakentaminen: 2-tie
• Keskiäänielementin halkaisija: 100 mm / 4 tuumaa
• Diskanttielementin halkaisija: 20 mm
• RMS-teho: 60 W
• Maksimiteho: 150 W
• Impedanssi: 3 ohmia
• Taajuusvaste: 60–20 000 Hz
• Hyötysuhde: 90 dB / 1 W / 1 m
• Keskiäänielementtien magneetit: 10 oz ferriittiä
• Keskiäänielementin asennussyvyys: 54 mm
• Jakosuotimet: 2 kpl, 2-tie, 6 dB/okt.
• Valinnaiset säleiköt: XGR4, myydään erikseen
• Puolan maahantuojan takuu: 24 kuukautta

Diskanttielementin rakenne

• 20 mm:n luonnollinen silkkikalottidiskantti,
• ohut kerros resonanssia vaimentavaa ainetta,
• puhtaat ja yksityiskohtaiset korkeat äänet,
• tehokas neodyymimagneettijärjestelmä,
• kelan jäähdytysjärjestelmä,
• kotelot ja kiinnitystarvikkeet sisältyvät,
• äänen etenemiskulman säätömahdollisuus.

100 mm:n keskibassokaiuttimen rakenne

• 100 mm:n halkaisija,
• 2-kerroksinen ADC-kalvo, joka on valmistettu paperista, luonnonvillasta ja lasikuidusta,
• kalvo, joka on noin 10 % kevyempi kuin klassinen paperikalvo,
• luonnollinen ja tasapainoinen keskiääni,
• dynaaminen ja paremmin hallittu basso,
• LXPD-pölysuojus vaihekorjaimen tyyliin,
• kaksikerroksinen ripustus Puristettu vaahto,
• UV-suoja ripustukselle,
• teräskori, jossa on suuret tuuletusaukot,
• lisäreiät alemman ripustuksen alla,
• vahvempi EFF-magneettijärjestelmä, jossa on keskeinen reikä,
• Pidennetty puhekelan rako,
• 3 ohmin puhekela paksummasta kuparilangasta,
• Alumiinipuola lisäjäähdytysrei'illä,
• Valinnaiset XGR4-ritilät, myydään erikseen.

Excursion SHX-4C -sovellukset

• Tehdasasennettujen OEM-kaiuttimien vaihto,
• Auton äänentoistojärjestelmän päivitys,
• Autot, joissa on tilaa 100 mm:n kaiuttimille,
• Asennukset autoradiolla tai vahvistimella,
• Parannettu dynamiikka ja yksityiskohtainen ääni,
• Järjestelmät, jotka vaativat kompaktin, erillisen sarjan.

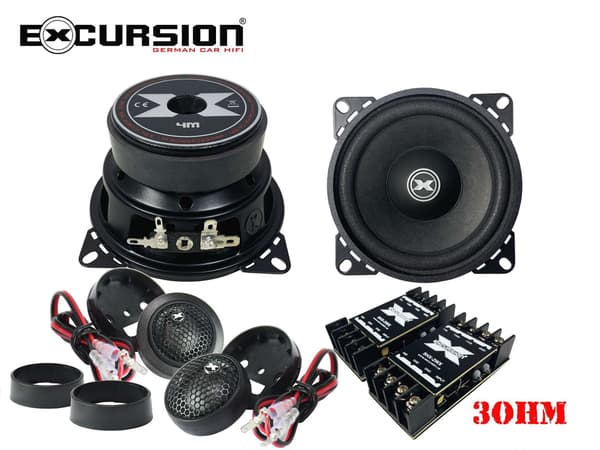

Pakkauksen sisältö

• 2 x 20 mm:n diskanttikaiutinta,
• 2 x 100 mm:n keskibassokaiutinta,
• 2 x 2-tie passiivista jakosuotinta,
• kaapeli- ja ruuvisarja,
• diskanttielementtien asennustarvikkeet,
• käyttöohje,
• excursion-logotarra.

Tärkeitä asennustietoja

Passiiviset jakosuotimet ovat välttämättömiä kaiutinjärjestelmän moitteettomalle toiminnalle. Ne suojaavat diskantteja liian matalataajuiselta signaalilta. Jakosuotimettomien diskanttien kytkeminen voi johtaa puhekelojen pysyviin vaurioihin. Tällaiset vauriot eivät kuulu takuun piiriin.

Asennuspaikasta, diskanttikaiuttimen suunnasta ja kaiuttimien etäisyydestä kuuntelijaan riippuen diskanttikaiuttimien johtojen napaisuuden muuttaminen voi auttaa tasoittamaan vastetta paremmin jakotaajuuden ympärillä.

Ennen asennusta kannattaa tarkistaa asennussyvyys, asennuspaikan halkaisija ja pääyksikön tai vahvistimen yhteensopivuus 3 ohmin impedanssin kanssa.

Miksi valita Excursion SHX-4C?

Excursion SHX-4C on hyvä valinta kuljettajille, jotka haluavat huomattavasti paremman äänen kompakteista 100 mm:n kaiuttimista. Setti tarjoaa dynaamiset SHX-keskibassokaiuttimet, luonnonsilkkiset diskanttikaiuttimet ja diskanttisäädöllä varustetut jakosuotimet.

Se on käytännöllinen vaihtoehto tehdasäänentoiston päivittämiseen ja edullisen mutta huomattavasti paremmin kuulostavan auton äänentoistojärjestelmän rakentamiseen autoihin, joissa on pienemmät asennustilat.
