OPTIZOOM 6558 STEREO-OPTINEN MIKROSKOOPPI 6,5-58X SOVITIN 0,5X SUOJATTU POISTOLAIITE

Techrebal OptiZoom 6558 on työkalu, joka mullistaa elektroniikkakorjauksen työn standardit. Jos vietät tuntikausia emolevyjen korjaamiseen, BGA-piirien juottamiseen tai tarkkojen tarkastusten suorittamiseen, tarvitset laitteita, jotka ovat silmälle hellävaraisia ja tarjoavat ihanteellisen ergonomian.

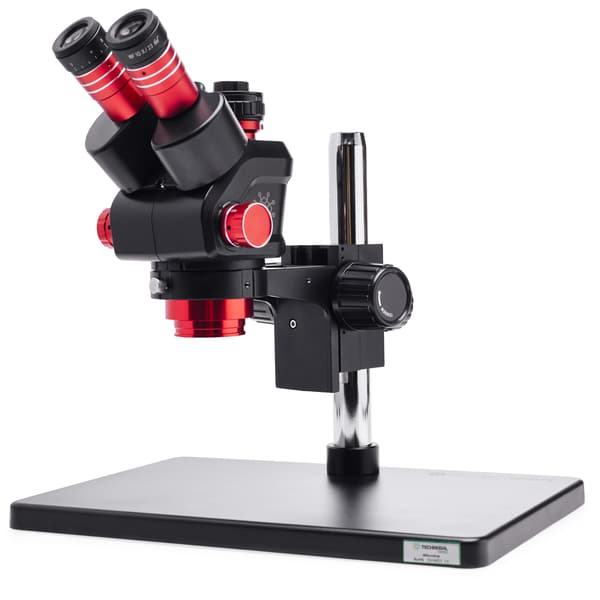

Tämä malli yhdistää edistyneen lasioptiikan ja kestävän metallirakenteen. Kuten kuvasta näkyy, mikroskooppi tarjoaa mukavan, kallistetun työasennon, mikä on ratkaisevan tärkeää selän terveydelle pitkien laboratoriotyöpäivien aikana.

Tuotteen ominaisuudet:

Laaja suurennusalue: Säädettävä suurennus 6,5x - 58x (laajennettavissa), ihanteellinen piirilevyjen tarkastukseen, juottamiseen, uudelleenpalloiluun, korujen tai tarkkuuskorjauksiin.

360° trinokulaarinen pää: Normaalin stereoskooppisen katselun lisäksi päässä on ylimääräinen C-Mount-lähtö (0,5x sovittimella) kameran tai monitorin samanaikaiseen liittämiseen, mikä helpottaa koulutusta ja dokumentointia. *

Pitkä työskentelyetäisyys: Normaali 115 mm:n työskentelyetäisyys tarjoaa mukavan tilan työskentelyyn suurten komponenttien ja työkalujen kanssa. 0,5x Barlow-linssin kanssa tämä kasvaa 195 mm:iin.

Erinomainen optiikka: Kokolasinen optinen järjestelmä takaa kristallinkirkkaan, terävän ja kolmiulotteisen kuvan.

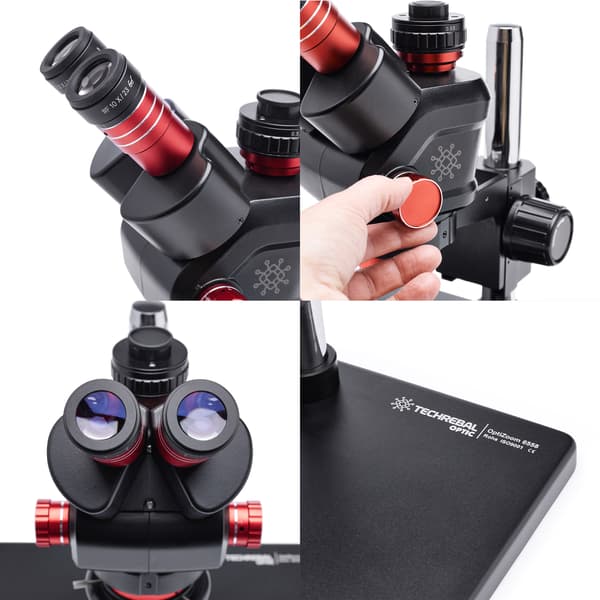

Ergonomiset säädöt: 360° kääntyvä pää ja säädettävä pupillien välinen etäisyys (54–76 mm) ja dioptriat takaavat mukavan työskentelyn myös pitkien sessioiden aikana.

Tukeva jalusta: Kestävä, puolimatta metallipöytä kestää korkeita lämpötiloja, mikä on ratkaisevan tärkeää kuumalla ilmalla työskenneltäessä.

Tekniset tiedot:

• Malli: TECHREBAL OptiZoom 6558
• Mikroskoopin tyyppi: Stereoskooppinen, trinokulaarinen (lisäkameralähtö)
• Suurennus: 6,5x−58x
• Objektiivin suurennus: 0,65x−5,8x

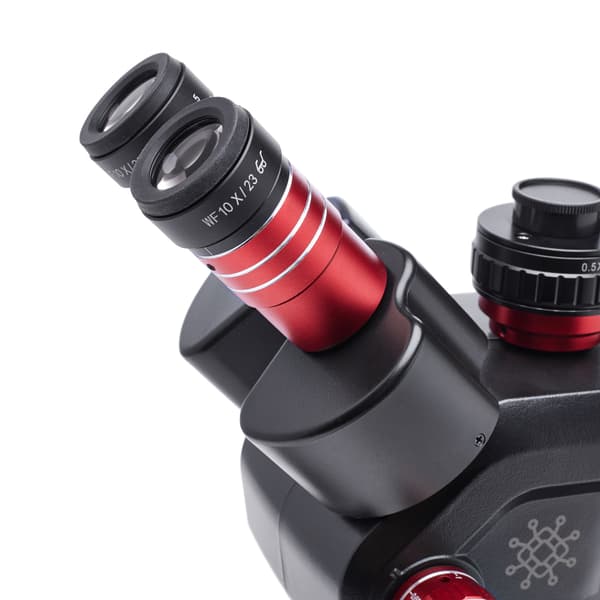

• Okulaarit: 10x/23 (korkea katselupiste, laaja näkökenttä)
• Pupillien välinen etäisyys: 54 mm−76 mm
• Työskentelyetäisyys: 115–150 mm (Techrebal Orange PRO 4K -kameralle)
• Työskentely-/näkökenttä: (Techrebal Orange PRO 4K -kameralle, jossa on 1/1,8 tuuman kenno)
• pienimmällä suurennuksella: 27,5 x 15,5 mm
• suurimmalla suurennuksella: 3 x 1,8 mm
• Työskentelyetäisyys Barlow 0,5x -objektiivilla: jopa 195 mm
• Työskentely-/näkökenttä Barlow 0,5x -objektiivilla: (kameralle, jossa on 1/1,8" Techrebal Orange PRO 4K -kenno)
• pienimmällä suurennuksella: 55 x 31 mm
• suurimmalla suurennuksella: 6 x 3,5 mm
• Pää: Kallistus 45°, kääntyy 360°"
• Diopterin säätö: ±5
• C-Mount-kamerasovitin: 0,5x
• Työskentelyalue ilman Barlow-lenkkejä (Zoom 7x): 15,5 x 27,5 mm
• Työskentelyalue ilman Barlow (Zoom 60x): 1,8 x 3 mm
• Barlow-linssien käyttömahdollisuus: 0,3x, 0,5x, 0,7x, 0,75x, 1,5x, 2x
• Mikroskoopin jalustan koko: 38 cm × 26 cm
• Optiikan materiaali: Lasi

Mitä pakkaukseen sisältyy?:

• Techrebal OptiZoom 6558 -stereoskooppinen mikroskooppi: Trinokulaaripää, jossa tasainen zoom 6,5x - 58x.
• Jalusta pylväällä: Vakaa, suuri metallipöytä 38 x 26 cm.
• WF 10x/23 Okulaarit: Kaksi laajakulmaokulaaria selkeään näkyvyyteen.
• 0,5x Barlow-linssi: Lisää työskentelyetäisyyden 195 mm:iin.
• C-kiinnityssovitin: Kameran liittämiseen (trinokulaarinen lähtö).
• Juotoshöyryimuri: Suodatintuuletin turvalliseen ja puhtaaseen työskentelyyn.

Kolmas optinen reitti – kuva suurella näytöllä

Trinokulaarinen pää on moderni standardi. Mikroskoopissa on erillinen kameraportti (C-kiinnitys), joka mahdollistaa samanaikaisen tarkkailun okulaarien läpi ja kuvan näyttämisen ulkoisella näytöllä.

Tämä ratkaisu sopii erinomaisesti:

• Koulutus: Näytä työntekijöille tai harjoittelijoille korjausprosessi reaaliajassa.
• Dokumentaatio: Ota asiakkaille korkearesoluutioisia valokuvia ja videoita.
• Mukavuus: Työskentele katsoen näyttöä ja anna silmiesi lepo.

120 mm tilaa työkaluille

GSM/BGA-korjauksessa työtila on kortilla. Techrebal OptiZoom 6558 tarjoaa jopa 120 mm:n työskentelyetäisyyden .

Katso alla olevaa kuvaa – ensimmäisen persoonan perspektiivi osoittaa täydellisesti, kuinka paljon tilaa sinulla on käyttää vapaasti juotinta, kuumailmapistoolia tai tarkkuuspinsettejä. Ei huolta linssin vahingossa tapahtuvasta koskettamisesta kuumalla työkalulla. Tätä vapautta tarvitset monimutkaisiin korjauksiin.

Ensiluokkainen optiikka ja 6,5x-58x zoom

Mikroskoopin sydän ovat korkealaatuiset lasilinssit, joissa on heijastamaton pinnoite. Ne tarjoavat terävän kuvan ja todellisen värintoiston.

Portaaton suurennusalue 6,5x - 58x mahdollistaa siirtymisen piirilevyn yleisnäkymästä johtimien mikrohalkeamien analysointiin yhdellä nupin käännöksellä. WF10x/23-okulaarit tarjoavat laajan näkökentän, ja molempien okulaarien erillinen diopterisäätö mahdollistaa laitteen säätämisen täydellisesti näkökykyysi mukaan.

Vakaa rakenne ja täydellinen varustus

Mikroskooppi on asennettu suurelle, tukevalle jalustalle, jonka mitat ovat 38 x 26 cm, Valmistettu korkeaa lämpötilaa kestävästä metallista. Tämä rakenne varmistaa koko järjestelmän vakauden ja suuren työpinnan.

Laite on täydellinen huoltoasema. Se sisältää optiikan ja jalustan lisäksi myös integroidun höyrynpoiston pään alla. Kaikki komponentit on asennettu tehtaalla, mikä luo yhtenäisen ja ergonomisen kokonaisuuden, joka on käyttövalmis heti kokoonpanon jälkeen.
