Tärkeimmät parametrit

• Malli: SPF290L
• Asennuspuoli: Vasen

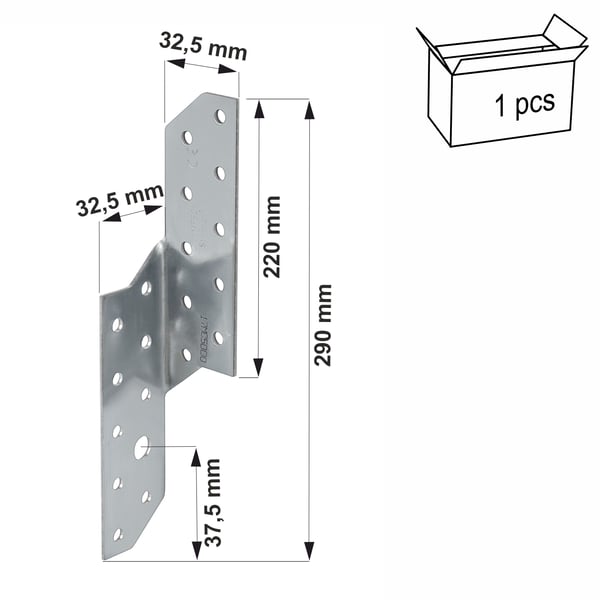

• Mitat: 290 x 32,5 mm
• Levyn paksuus: 2,0 mm
• Pakkaus: 1 kpl
• Reiät varressa 1: 22 kpl x Ø 5 mm
• Reiät varressa 2: 21 kpl x Ø 5 mm, 1 kpl x Ø 9 mm
• Materiaali: S250GD-sinkitty teräs, 275 g/m2 (20 µm)

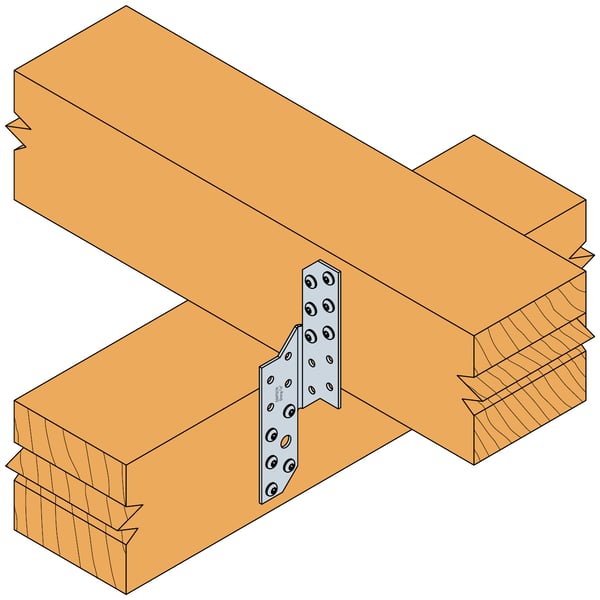

Sopii liitoksiin: puu - puu, puu - betoni

Tunnetun yrityksen Simpson Strong-Tie ®

Kattoparrujen ja orren liitosten tarkoitus on: suojata kattoa tuulen imuvoiman aiheuttamalta nostolta.

Edut

1. Vahvat ja kestävät liitokset

Korkealaatuisen teräksen (S250GD-teräs) ja Sendzimir-kuumasinkityksen ansiosta liitin takaa luotettavat ja kestävät liitokset.

2. Käyttöluokka 2

Sille on ominaista 20 °C:n lämpötilaa vastaava materiaalikosteus ja yli 85 % ympäröivän ilman suhteellinen kosteus vain muutaman viikon ajan vuodessa. (esim. avoimet vajat tai lämmittämätön ullakko)

Sovelluksen ja menetelmän kokoonpano

Liitos

Pääelementti: massiivipuu, komposiittipuu, liimapuu, betoni.

Toissijainen elementti:massiivipuu, komposiittipuu, liimattu laminaatti puuta.

Kiinnitys puuhun: CNA4.0-järjestelmänauloilla tai vaihtoehtoisesti CSA5.0-järjestelmäruuveilla.

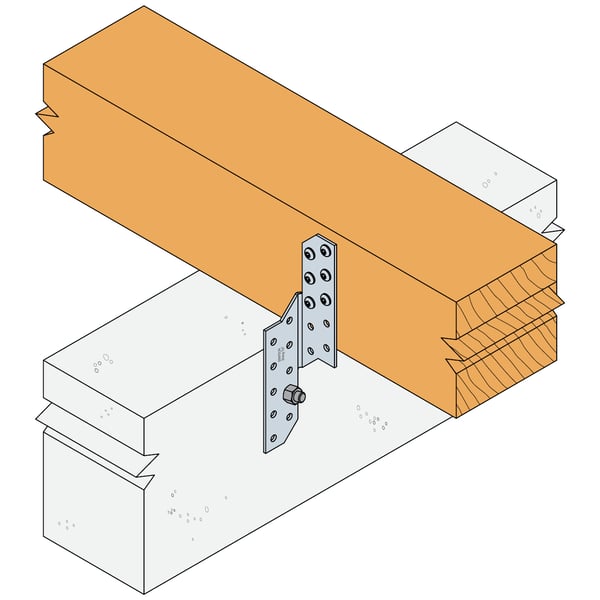

Kiinnitys betoniin: Simpson Strong-Tie -mekaanisella (WA) tai kemiallisella (AT-HP) ankkurin avulla.

Käyttökohde

Käytetään 2 tai 4 liitintä kuormituksesta riippuen. Kahta liitintä käytettäessä tulee käyttää 2 vasenta tai 2 oikeaa liitintä, jotka on sijoitettu vinosti vastakkain kuorman keskitetyn jakautumisen varmistamiseksi.

Pallojen ja seinälevyn väliset liitokset saattavat vaatia eri pituisia liittimiä: lyhyempiä seinälevyn ulkopuolella ja pidempiä sisäpuolella. Tämä johtuu kattoparrujen kulmasta ja niiden noususta niiden liikkuessa poispäin tuesta.

Todistus

ETA-21/0482

Korkeimman laadun takuu. Tämä standardi määrittelee vaatimukset ja testausmenetelmät materiaaleille, geometrialle, lujuudelle, jäykkyydelle ja kestävyydelle (eli korroosionestolle).
