Tärkeimmät parametrit

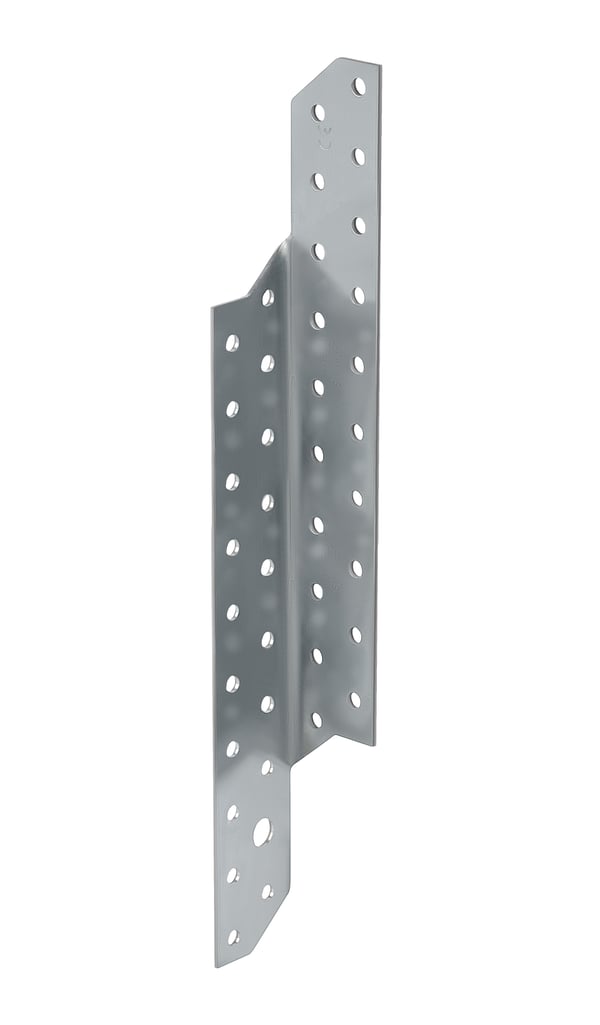

• Malli: SPF250L
• Sivukiinnitys: Vasen

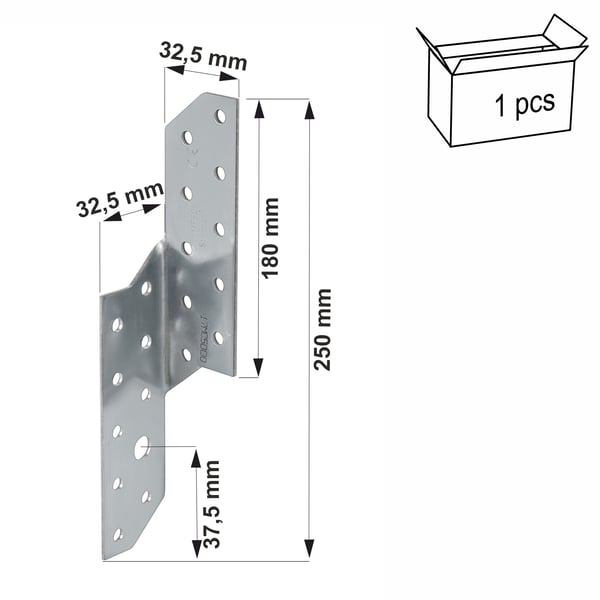

• Mitat: 250 x 32,5 mm
• Levyn paksuus: 2,0 mm
• Pakkaus: 1 kpl
• Reiät varressa 1: 18 kpl x Ø 5 mm
• Reiät varressa 2: 17 kpl x Ø 5 mm, 1 kpl x Ø 9 mm
• Materiaali: S250GD-sinkitty teräs, 275 g/m2 (20 µm)

Tarkoitettu liitoksiin: puu - puu, puu - betoni

Tunnetun yrityksen Simpson Strong-Tie ®

Patteri-orsiliitosten tarkoituksena on suojata kattoa imutuulen nostolta.

Edut

1. Vahvat ja kestävät liitokset

Korkealaatuisen teräksen (S250GD-teräs) ja Sendzimir-kuumasinkityksen ansiosta liitin takaa luotettavat ja kestävät liitokset.

2. Käyttöluokka 2

Sille on ominaista 20 °C:n lämpötilaa vastaava materiaalin kosteus ja yli 85 %:n ympäröivän ilman suhteellinen kosteus vain muutaman viikon ajan vuodessa. (esim. avoimet vajat tai lämmittämätön ullakko)

Käyttökohde ja asennustapa

Liitos

Pääelementti: massiivipuu, komposiittipuu, kerroksittain liimattu puu, betoni.

Toissijainen elementti:massiivipuu, komposiittipuu, liimapuuta.

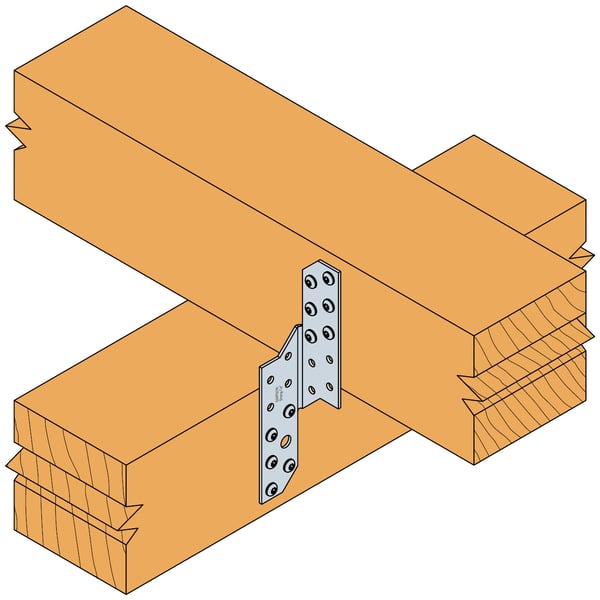

Kiinnitys puuhun: CNA4.0-järjestelmänauloilla tai vaihtoehtoisesti CSA5.0-järjestelmäruuveilla.

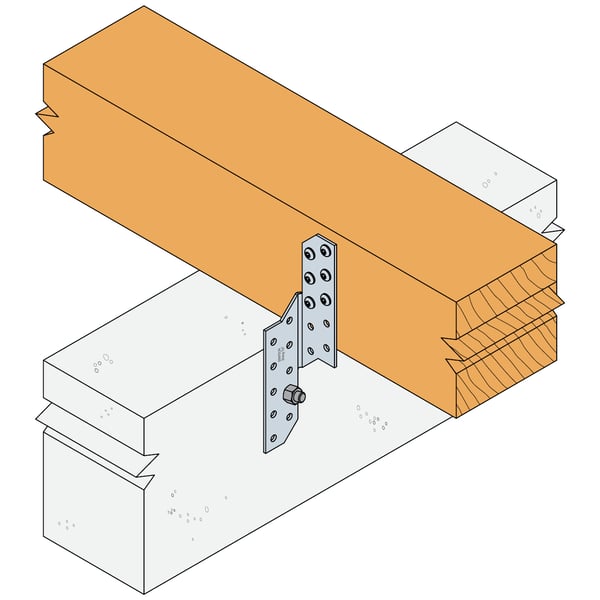

Kiinnitys betoniin: Simpson Strong-Tie -mekaanisella (WA) tai kemiallisella (AT-HP) ankkurin avulla.

Käyttökohde

Käytetään 2 tai 4 liitintä kuormituksesta riippuen. Kahta liitintä käytettäessä tulee käyttää 2 vasenta tai 2 oikeaa liitintä, jotka on sijoitettu vinosti vastakkain kuorman keskeisen jakautumisen varmistamiseksi.

Patruunoiden ja seinälevyn liitoksiin voidaan tarvita eri pituisia liittimiä: lyhyempiä seinälevyn ulkopuolella ja pidempiä sisäpuolella. Tämä johtuu kattoparrujen kulmasta ja niiden noususta niiden liikkuessa poispäin tuesta.

Todistus

ETA-21/0482

Korkeimman laadun takuu. Tämä standardi määrittelee vaatimukset ja testausmenetelmät materiaaleille, geometrialle, lujuudelle, jäykkyydelle ja kestävyydelle (eli korroosionestolle).
