Tärkeimmät parametrit

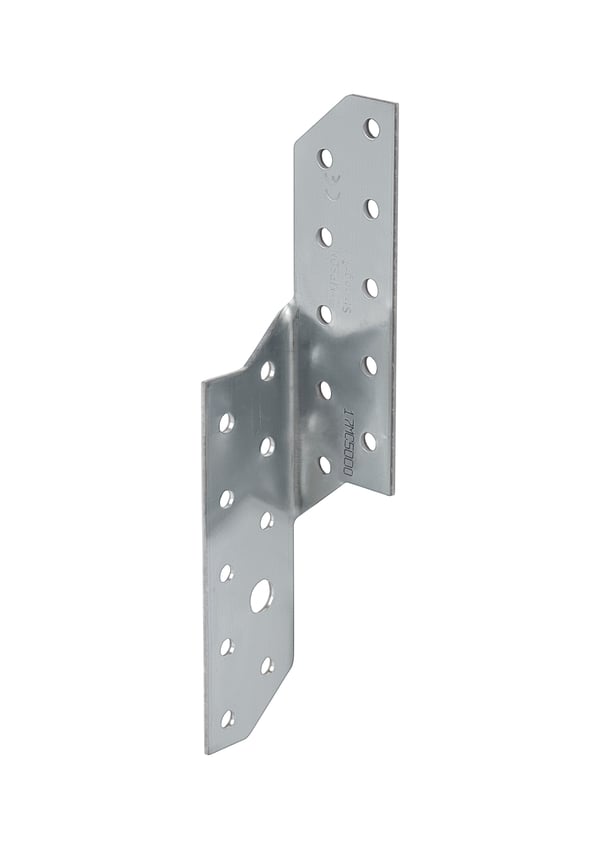

• Malli: SPF170L
• Sivukiinnitys: Vasen

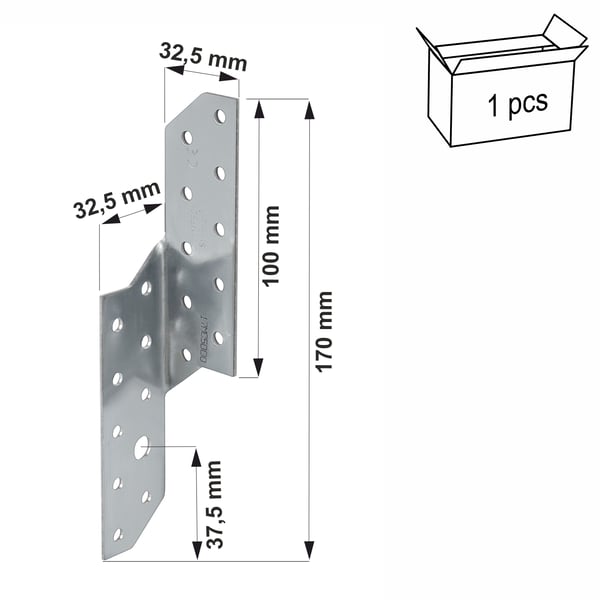

• Mitat: 170 x 32,5 mm
• Levyn paksuus: 2,0 mm
• Pakkaus: 1 kpl
• Reikävarsi 1: 10 kpl x Ø 5 mm
• Reikävarsi 2: 9 kpl x Ø 5 mm, 1 kpl x Ø 9 mm
• Materiaali: S250GD-sinkitty teräs, 275 g/m2 (20 µm)

Sopii liitoksiin: puu - puu, puu - betoni

Tunnetun yrityksen Simpson Strong-Tie ®

Patteri- ja orren liitosten tarkoituksena on suojata kattoa tuulen imulta.

Edut

1. Vahvat ja kestävät liitokset

Korkealaatuisen teräksen (S250GD-teräs) ja Sendzimir-kuumasinkityksen ansiosta liitin takaa luotettavat ja kestävät liitokset.

2. Käyttöluokka 2

Sille on ominaista 20 °C:n lämpötilaa vastaava materiaalikosteus ja yli 85 % ympäröivän ilman suhteellinen kosteus vain muutaman viikon ajan vuodessa. (esim. avoimet vajat tai lämmittämätön ullakko)

Sovelluksen ja menetelmän kokoonpano

Liitos

Pääelementti: massiivipuu, komposiittipuu, liimapuu, betoni.

Toissijainen elementti:massiivipuu, komposiittipuu, liimattu laminaatti puuta.

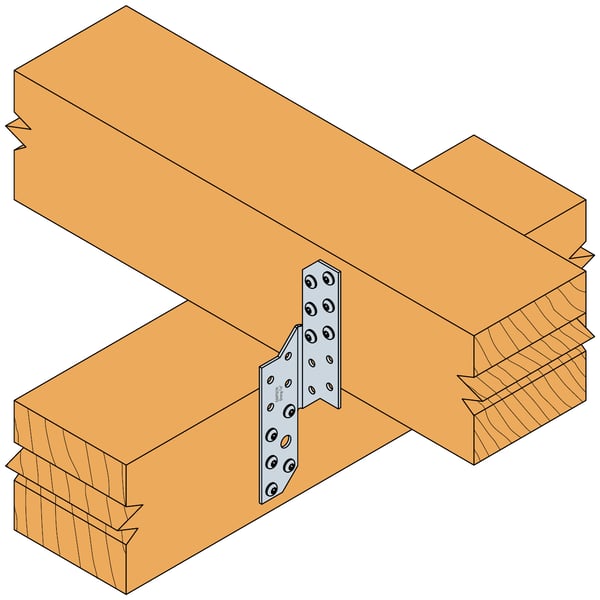

Kiinnitys puuhun: CNA4.0-järjestelmänauloilla tai vaihtoehtoisesti CSA5.0-järjestelmäruuveilla.

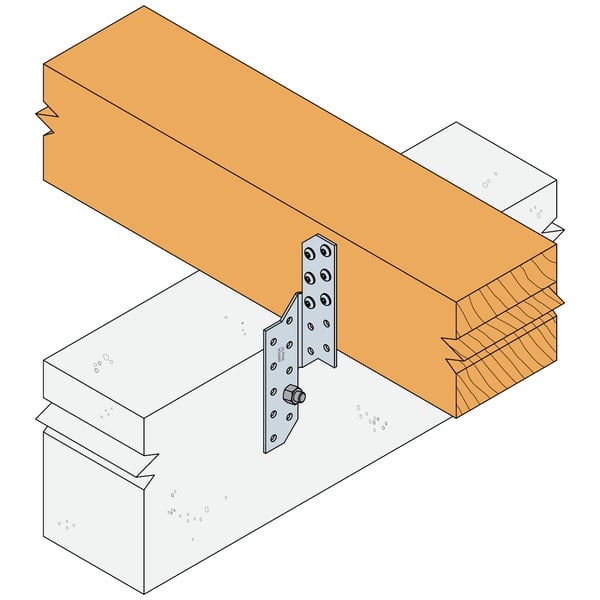

Kiinnitys betoniin: Simpson Strong-Tie -mekaanisella (WA) tai kemiallisella (AT-HP) ankkurin avulla.

Käyttökohde

Käytetään 2 tai 4 liitintä kuormituksesta riippuen. Kahta liitintä käytettäessä tulee käyttää 2 vasenta tai 2 oikeaa liitintä, jotka on sijoitettu vinosti vastakkain kuorman keskitetyn jakautumisen varmistamiseksi.

Pallojen ja seinälevyn väliset liitokset saattavat vaatia eri pituisia liittimiä: lyhyempiä seinälevyn ulkopuolella ja pidempiä sisäpuolella. Tämä johtuu kattoparrujen kulmasta ja niiden noususta niiden liikkuessa poispäin tuesta.

Todistus

ETA-21/0482

Korkeimman laadun takuu. Tämä standardi määrittelee vaatimukset ja testausmenetelmät materiaaleille, geometrialle, lujuudelle, jäykkyydelle ja kestävyydelle (eli korroosionestolle).

Tarjoamamme tuotteet ovat korkeinta laatua ja niitä voidaan käyttää huoletta rakentamisessa. Teemme kaikkemme varmistaaksemme, että urakoitsijoillemme toimitettavat tuotteet ovat turvallisia ja sopivia tiettyihin tehtäviin.
