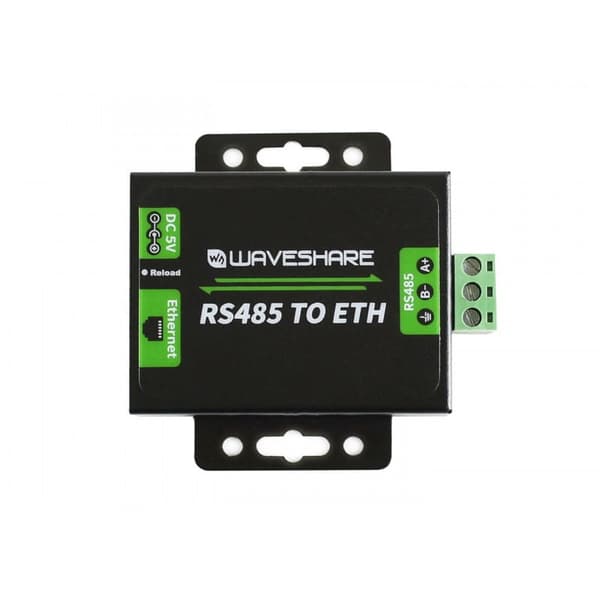

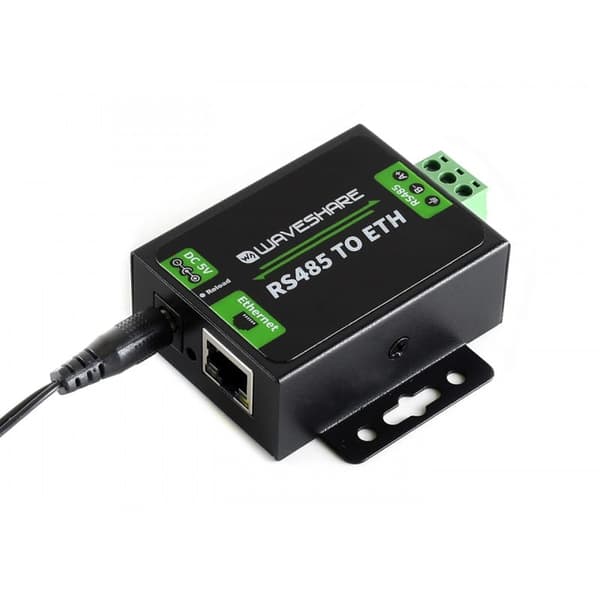

RS485-Ethernet-muunnin

RS485-Ethernet-muunnin, joka mahdollistaa kaksisuuntaisen läpinäkyvän RS485-tiedonsiirron Ethernetin kautta. Moduuli konfiguroidaan verkkoselaimella.

RS485-muunnin - o

pis:

Mikrokontrolleriin ja ARM-ytimeen perustuva moduuli

• Ethernet 10/100M Auto-MDI/MDIX automaattisella ristiinkytkentä- tai suorakaapelin tunnistuksella
• Konfiguroitava tiedonsiirtonopeus (600 bps~230.4 kbps), pariteettisäätö: Ei mitään, Pariton, Parillinen, Merkki, Välilyönti Toimintatilat: TCP-palvelin, TCP-asiakas, UDP-palvelin, UDP-asiakas, HTTPD-asiakas (tukee GET- ja POST-menetelmiä)
• Tuettu DHCP-mekanismi, automaattisesti hankittu IP-osoite tai staattinen IP-osoite
• Valmistaja toimittaa ohjelmiston laitteiden konfigurointiin ja testaukseen Ohjelmistoesimerkkejä isäntätietokoneelle (pistorasia), VB, C++, Delphi, Android, iOS, jne.
• Käyttölämpötila: -15~70°C
Moduuli ei tue Modbus-protokollaa
• Ethernet-spesifikaatio:

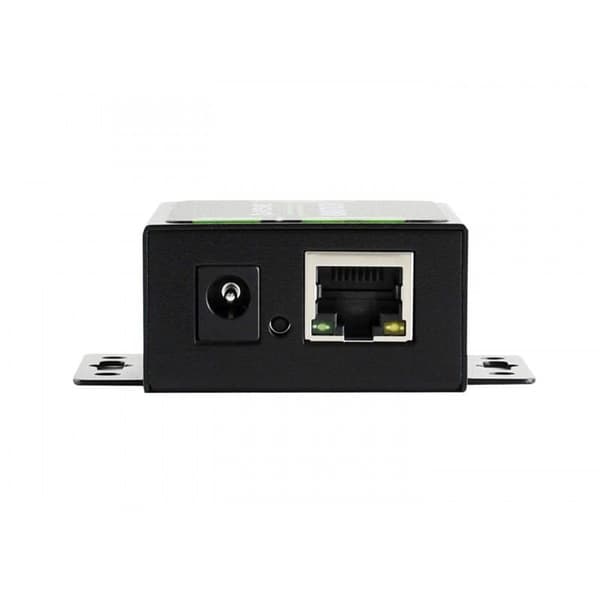

• 4-nastainen RJ45-liitin
• siirtonopeus: 10/100Mbps
• suojaus: 2KV sähkömagneettinen eristys
• Tuetut protokollat: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client, Websocket
• TX-välimuisti: 6 kt

RX-välimuisti: 4 kt

RS485-spesifikaatio:

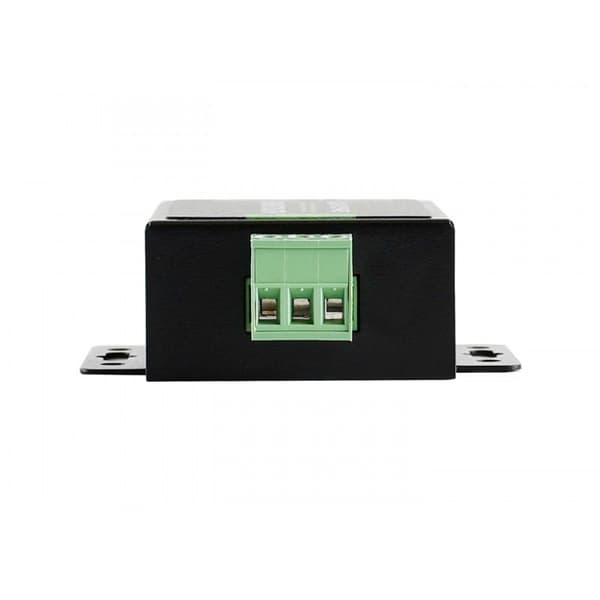

• Liitin: RS485 (ruuvi A+, B-, GND)
• Databittien lukumäärä: 5-bittinen, 6-bittinen, 7-bittinen, 8-bittinen
• Pysäytysbittien lukumäärä: 1, 2
• Pariteettisäätö: Ei mitään, Pariton, Parillinen, Merkki, Välilyönti

Siirtonopeus: 600 bps~230.4Kbps

Vastaanottovälimuisti: 800 tavua

Laitteisto-ohjaus: ei mitään

Suojaus: 2KV ESD-suojaus, ylös/alas-rekisterit: 2.2KΩ

Virtalähde:

• 5.0~7.0V (5V suositeltu)
• Virrankulutus: 150mA (@5V)
• Suojaus: takaiskusuoja, ESD-suoja, ylijännitesuoja

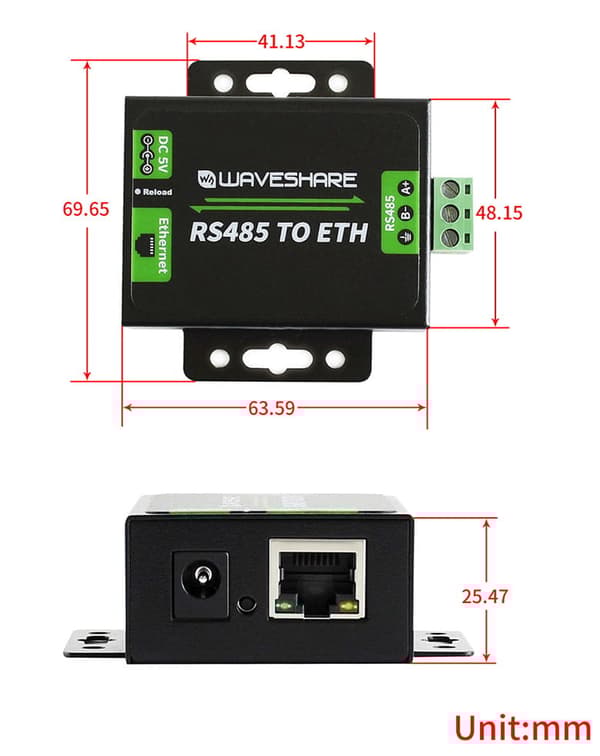

Ulkomitat:

Wiki : RS485_TO_ETH

• 0,225 kg

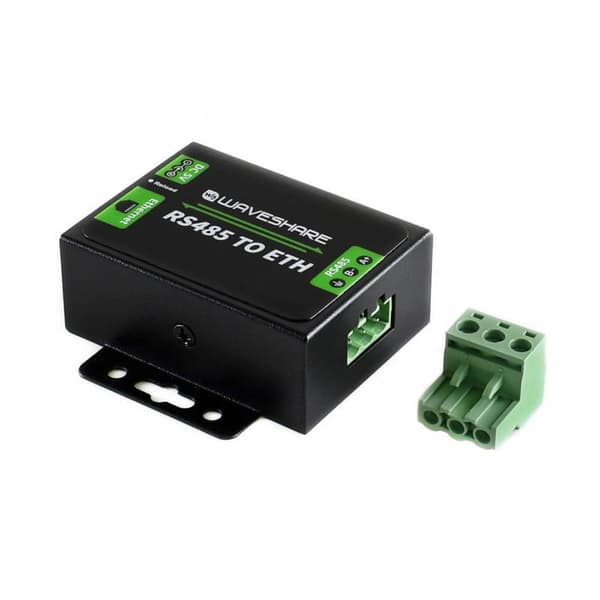

RS485 TO ETH x1 5V virtalähde x1
