Spreest-virtalähteen ohjain on monipuolinen ja luotettava laite, joka sopii erinomaisesti kulunvalvontajärjestelmiin. varmistaen turvallisuuden ja käyttömukavuuden. Edistyneiden ominaisuuksien ja kestävän rakenteen ansiosta sopii erinomaisesti käytettäväksi kodeissa, toimistoissa ja muissa tehokasta kulunvalvontaa vaativissa tiloissa.

Virtalähde voi tukea kahta kulunvalvontajärjestelmää samanaikaisesti.

Keskeiset ominaisuudet

• Virtalähde voi tukea kahta kulunvalvontajärjestelmää samanaikaisesti.
• Alhainen energiankulutus: Energiatehokas, mikä alentaa käyttökustannuksia.
• Kulunohjaimen kuormituksen vähentäminen: Minimoi piilevien ongelmien riskin asennuksessa.
• NC/NO-lähdöt: Yhteensopiva erityyppisten sähkölukkojen kanssa.
• Säädettävä viiveaika: Joustavuus lukitusaika-asetuksissa 0–15 sekuntia.
• Automaattinen suojaustoiminto: Suojaus ylikuormituksilta ja oikosuluilta.
• Tuki useille laitteille: Tukee sähkömagneettisia lukkoja, kulunvalvontalaitteita, poistumispainikkeita ja ovikelloja.
• Korkealaatuiset materiaalit: Valmistettu kestävistä materiaaleista, varmistaa pitkäaikaisen käytön.

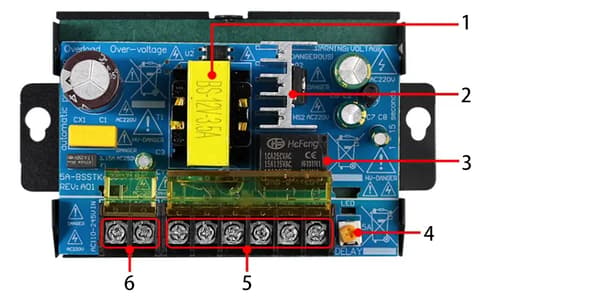

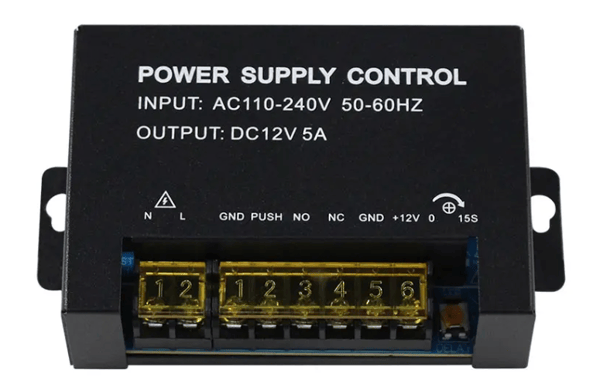

Ohjaimen komponentit

1. Muuntaja: Vastaa vaihtovirran tulojännitteen (110–240 V) muuntamisesta alemmaksi jännitteeksi, joka soveltuu lisäpiireille. Tarjoaa vakaan virran koko laitteelle ja liitetyille komponenteille.

2. Jäähdytyselementti: Vastaa elektronisten komponenttien, kuten releiden ja muuntajan, tuottaman lämmön johtamisesta. Jäähdytyselementti auttaa ylläpitämään laitteen sopivaa käyttölämpötilaa, mikä estää ylikuumenemisen ja varmistaa pitkän käyttöiän.

3. Rele:

Käytetään ohjaamaan virran kulkua liitettyihin laitteisiin, kuten sähkölukkoihin. Rele on keskeinen komponentti, jonka avulla näiden laitteiden virta voidaan kytkeä päälle ja pois ohjaussignaalien perusteella.

4. 15S (0-15 sekuntia): Viiveajan säätönuppi. Voit asettaa lukon auki pysymisen ajan aktivoinnin jälkeen, välillä 0–15 sekuntia.

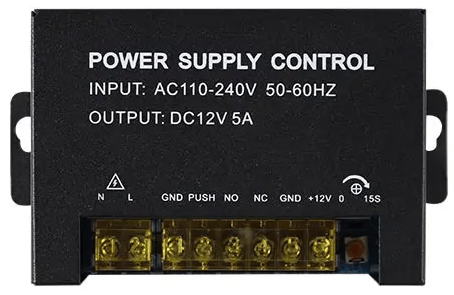

5. Liitännät

• GND (Maadoitus): Maadoitus. Varmistaa sähköturvallisuuden maadoittamalla laitteen.
• PAINA: Poistumispainikkeen tulo. Tähän liittimeen kytkeminen mahdollistaa lukon ohjaamisen poistumispainikkeella.
• NO (Normaalisti auki): Normaalisti avoin lähtö. Piiri sulkeutuu aktivoitaessa, ja sitä voidaan käyttää sähkömagneettisten lukkojen ohjaamiseen.
• NC (Normaalisti suljettu): Normaalisti suljettu lähtö. Piiri avautuu aktivoituessa, ja sitä voidaan käyttää ohjaamaan lukkoja, jotka vaativat avoimen piirin lukituksen avaamiseen.
• +12V: 12 V DC -virtalähtö. Tarjoaa virtaa oheislaitteille, kuten kulunvalvontajärjestelmille, kortinlukijoille ja sähkömagneettisille lukoille.
• GND (Maadoitus): Lisämaadoituslähtö oheislaitteille.

6. Virta

• L (Linja): Vaiheen tulo. Kytke virran vaihejohdin (AC 110-240V) tähän liittimeen.
• N (Nolla): Virransyötön nollajohdin. Kytke virran nollajohdin (AC 110-240V) tähän liittimeen.

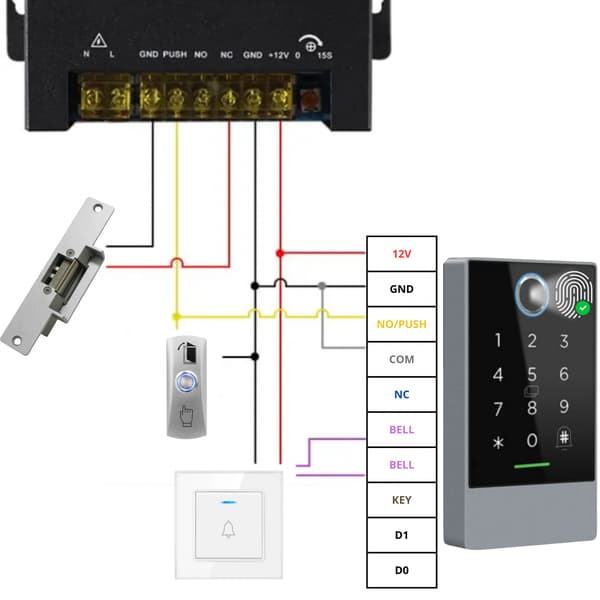

Esimerkki virtalähteen ohjaimen kytkentäkaaviosta

1. Virtalähteen liitäntä:

Virrantulo: Virtalähteen (AC 230V 50Hz) vaihe- (sininen) ja nollajohdin (punainen) on kytketty virtalähteen ohjaimen L- ja N-liittimiin.

2. Sähköisen vastaraudan kytkentä:

NO (normaalisti avoin) -lähtö: Virtalähteen ohjaimen NO-lähtö (keltainen johto) on kytketty sähköisen vastaraudan toiseen päähän.

COM-lähtö (yhteinen): Virtalähteen ohjaimen COM-lähtö (musta johto) on kytketty oven vastaraudan toiseen päähän. Aktivoituna virtapiiri sulkeutuu ja oven vastaraudan lukitus avautuu.

3. Poistumispainikkeen kytkeminen:

Poistumispainike: Poistumispainike (DOOR EXIT) on kytketty virransäätimen PUSH (keltainen johto) ja GND (musta johto) -liittimiin. Painikkeen painaminen avaa lukon, jolloin voit poistua huoneesta.

4. Yhdistelmälukon kytkeminen:

Yhdistelmälukon virtalähde: Virtasäätimen +12V (punainen johto) ja GND (musta johto) -lähdöt on kytketty yhdistelmälukon vastaaviin liittimiin, jotka syöttävät virtaa laitteeseen.

Lukon ohjaus: Virtalähteen NO/PUSH (keltainen johto) ja COM (harmaa johto) -lähdöt on kytketty yhdistelmälukon vastaaviin liittimiin, jolloin lukkoa voidaan ohjata syötetyllä koodilla.

5. Langallisen ovikellon liitäntä:

Ovikello: Ovikellon johdot on kytketty virtalähteen BELL-liittimiin (violetti johto), jolloin ovikello soida, kun sisäänpääsyä yritetään.

Tekniset tiedot

• Tulojännite: AC110V-AC240V / 50-60HZ
• Lähtöjännite: DC12V
• Hetkellinen virta: 5A
• Vakiovirta: 3,5A
• Käyttölämpötila: -20℃ ~ +60 ℃
• Käyttökosteus: ≤ 90 %
• Viiveaika: 0~15 sekuntia (säädettävä)

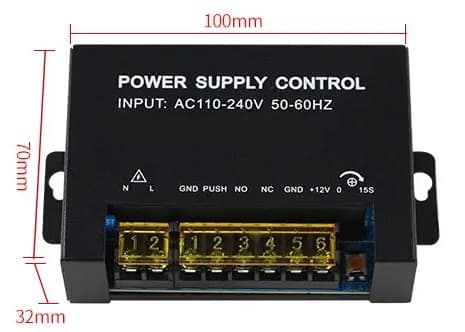

• Mitat: 100 x 70 x 32 mm

Sarja sisältää

• 1 x Virtalähteen ohjain K10 5A
• Käyttöohje

Käyttöohje puolaksi sähköinen versio on saatavilla ladattavana liitteenä. Löydät sen tuotekuvauksemme alta .
