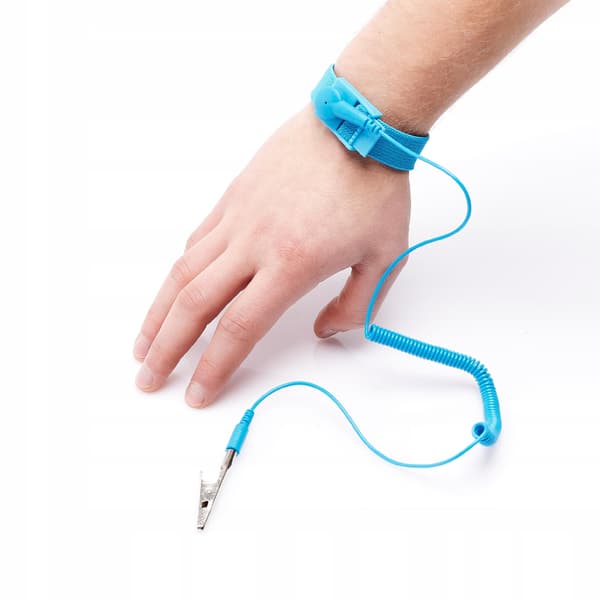

Antistaattinen joustava ESD-maadoitusranneke 1,8 m

Antistaattinen ranneke on suosituin ja perustavanlaatuisin antistaattinen tuote, jota käytetään laajalti SMT-teollisuudessa ja tuotantolinjoilla. Se on helppokäyttöinen ja edullinen. Periaatteena on, että ihmiskehon staattinen sähkö purkautuu maahan rannekkeen ja maadoitusjohdon kautta. Siksi käytön aikana ihmisen ihon on oltava kosketuksissa rannekkeen kanssa, ja maadoitusjohdon on oltava suoraan maadoitettu tehokkuuden varmistamiseksi. Käyttäjälle taataan liikkumisvapaus pitkän, kokonaispituudeltaan 1,8 metrin spiraalimaisen kaapelin ansiosta.

ESD-antistaattinen maadoitusranneke suojaa elektronisia laitteita ja komponentteja sähköstaattisilta purkauksilta, joita voi esiintyä käyttäjän kanssa kosketuksen seurauksena.

Sähköstaattinen varaus voi kerääntyä käyttäjän kehon tai vaatteiden pinnalle esimerkiksi kosketuksen seurauksena synteettisten vaatteiden tai synteettisten materiaalien kanssa, mukaan lukien matoilla käveleminen.

Tämä voi johtaa korkeajännitteiseen staattiseen purkaukseen (jopa useita tuhansia voltteja). Käyttäjä ei tunne tätä, koska virran voimakkuus on tällaisessa tapauksessa merkityksetön.

Elektroniikalle, erityisesti mikroprosessoreille ja integroiduille piireille, tämä varaus voi kuitenkin olla tappava.

Tekniset parametrit:

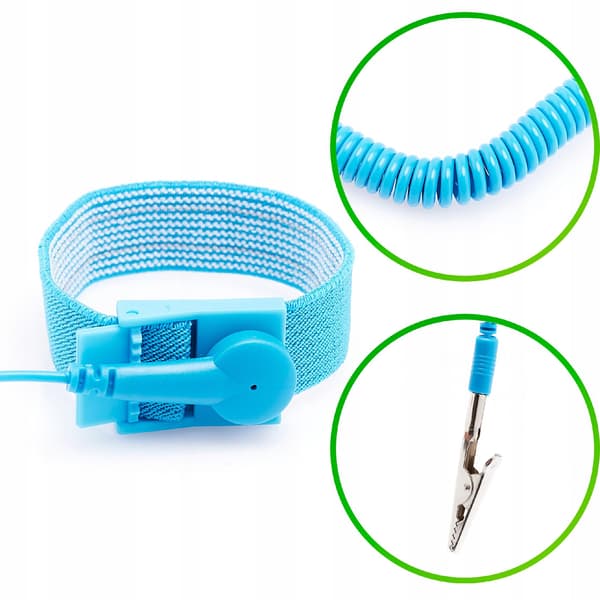

• Nauhan leveys: 17,5 mm, pituus 15,3 cm;
• Muovipää: säädettävä muovinen liukusäädin (ABS);
• Kierretty lanka: PVC-materiaalista valmistettu ulkovaippa, joka sisältää 7-johtimisen kupari-platinalangan;
• Väri: vaaleansininen;
• Joustava spiraalikaapeli, jonka kokonaispituus on 1,8 m;
• Johdon halkaisija: 2,4 MM;
• Resistanssi 1 MΩ plus tai miinus 5 % (sisäänrakennettu);
• Sähköstaattinen purkausaika 0,1 sekuntia;
• Pääte - banaanipistoke, jossa on upotettu alligaattoriklipsi (klipsi voidaan irrottaa)

Rannekkeessa käytetty vastus rajoittaa purkausnopeutta.
