Upotettava poistumispainike S28

25,47 €

Muutama jäljellä

Ke, 10 kesä - pe, 12 kesä

Kotiinkuljetus

Turvallinen maksaminen

14 päivää avoin osto

Myyjä ja toimittaja

Super Merchant

Tuotteen kuvaus

Spreestin poistumispainike kulunvalvontajärjestelmiin on kestävä ja luotettava ratkaisu, joka mahdollistaa kytketyn sähkötoimisen vastaraudan nopean ja helpon avaamisen. Kestävyys ja tyylikkyys mielessä suunniteltu tämä

-painike on täydellinen lisä mihin tahansa kulunvalvontajärjestelmään. Tekniset tiedot

Koskettimen tyyppi:

NO, monostabiili Tuotetyyppi:
Poistumispainike ulkoinen/sisäinen Kiinnitys:
Pinta-asennus Koskettimen kuormitus:
3 A / 12-24 V AC/DC Materiaali:
Ruostumaton teräs Suojausluokka:
IP40 (suositellaan sisäkäyttöön) Väri:
Hopea Suunniteltu käyttöikä:
500000 painallusta Paino:

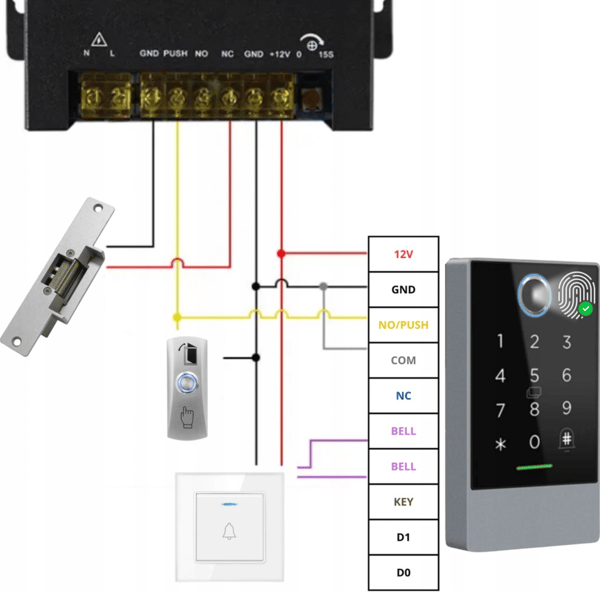

0,03 kg Esimerkki poistumispainikkeen integroinnista kulunvalvontajärjestelmään

1. Virtalähteen liitäntä:

Virtalähteen (AC 230V 50Hz) vaihejohdin (sininen) ja nollajohdin (punainen) on kytketty virtalähteen ohjaimen L- ja N-liittimiin.

2. Sähköisen vastaraudan kytkentä: NO (normaalisti avoin) -lähtö:

Virtalähteen ohjaimen NO-lähtö (keltainen johto) on kytketty sähköisen vastaraudan toiseen päähän.

COM-lähtö (yhteinen): Virtalähteen ohjaimen COM-lähtö (musta johto) on kytketty oven vastaraudan toiseen päähän. Kun painike aktivoituu, virtapiiri sulkeutuu ja oven salpa avautuu.

3. Poistumispainikkeen kytkeminen: Poistumispainike:

Poistumispainike (DOOR EXIT) on kytketty virtalähteen PUSH (keltainen johto) ja GND (musta johto) -liittimiin. Painikkeen painaminen avaa lukon, jolloin voit poistua huoneesta.

4. Yhdistelmälukon kytkeminen: Yhdistelmälukon virtalähde:

Virtalähteen +12V (punainen johto) ja GND (musta johto) -lähdöt on kytketty numerolukon vastaaviin liittimiin, jotka syöttävät virtaa laitteeseen.

Lukon ohjaus: Virtalähteen NO/PUSH (keltainen johto) ja COM (harmaa johto) -lähdöt on kytketty yhdistelmälukon vastaaviin liittimiin, jolloin lukkoa voidaan ohjata syötetyllä koodilla.

5. Johdollisen ovikellon kytkeminen: Soittokello:

Soittokellon johdot on kytketty virtalähteen BELL-liittimiin (violetti johto), mikä mahdollistaa äänisignaalin soimisen sisäänkäynnin yhteydessä.

Pakkaus sisältää Painikkeen 10B
