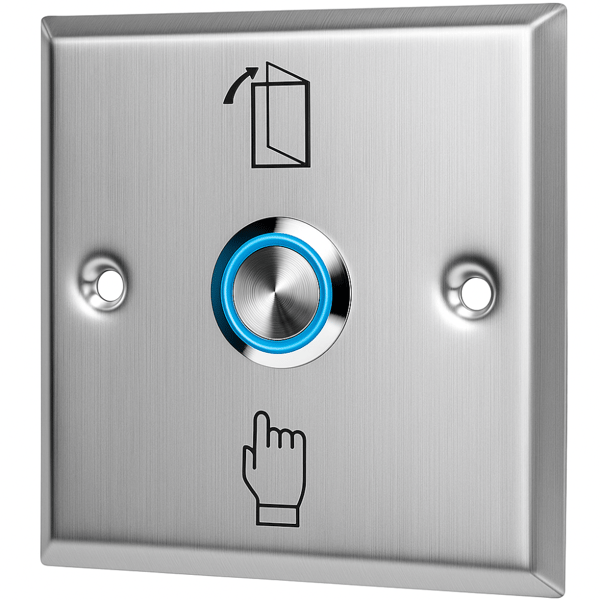

Spreestin S86L Spreestin kulunvalvontajärjestelmiin tarkoitettu ___HtM1P14CEhO1D3R__ on kestävä ja luotettava ratkaisu, joka mahdollistaa kytketyn sähkötoimisen vastaraudan nopean ja helpon avaamisen. Kestävyys ja tyylikkyys mielessä suunniteltu tämä

-painike on täydellinen lisä mihin tahansa kulunvalvontajärjestelmään. Lisämukavuutta tarjoaa

-painikkeiden taustavalo , joka on hyödyllinen hämärässä tai yöllä . Tekniset tiedot

Koskettimen tyyppi:

• NO, monostabiili Tuotetyyppi:
• Poistumispainike ulkoinen/sisäinen Kiinnitys:
• Pinta-asennus Asennushalkaisija:
• 19 mm Koskettimen kuormitettavuus:
• 3 A / 12-24 V AC/DC Materiaali:
• Ruostumaton teräs Suojausluokka:
• IP40 (suositellaan sisäkäyttöön) Painikkeiden valaistus:
• Kyllä Väri:
• Hopea Suunniteltu käyttöikä:
• 100 000 painallusta Mitat:
• 86 x 86 mm Paino:

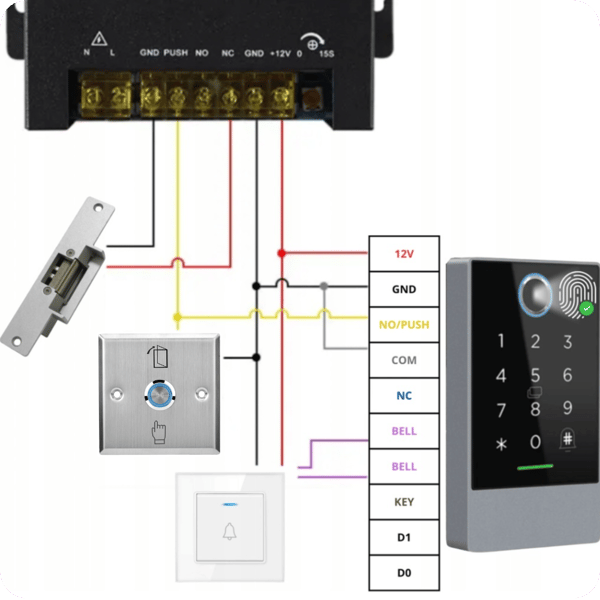

• 0,085 kg Esimerkki poistumispainikkeen integroinnista kulunvalvontajärjestelmään

1. Virtalähteen liitäntä:

Virransyöttö:

Virtalähteen (AC) vaihe- (sininen) ja nollajohtimet (punainen) on kytketty virtalähteen ohjaimen (230V 50Hz) L- ja N-liittimiin. 2. Sähköisen vastakappaleen kytkentä:

NO (normaalisti avoin) -lähtö:

Teho-ohjaimen NO-lähtö (keltainen johto) on kytketty sähköisen vastakappaleen toiseen päähän. COM-lähtö (yhteinen):

Teho-ohjaimen COM-lähtö (musta johto) on kytketty sähköisen vastakappaleen toiseen päähän. Aktivoituna virtapiiri sulkeutuu ja sähköinen vastakappale avautuu. 3. Poistumispainikkeen kytkeminen:

Poistumispainike:

Poistumispainike (DOOR EXIT) on kytketty virtalähteen PUSH (keltainen johto) ja GND (musta johto) -liittimiin. Painikkeen painaminen avaa lukon, jolloin voit poistua huoneesta. 4. Yhdistelmälukon kytkeminen:

Yhdistelmälukon virtalähde:

Virtalähteen +12V (punainen johto) ja GND (musta johto) -lähdöt on kytketty yhdistelmälukon vastaaviin liittimiin, jotka syöttävät virtaa laitteeseen. Lukon ohjaus:

Virransäätimen NO/PUSH (keltainen johto) ja COM (harmaa johto) -lähdöt on kytketty yhdistelmälukon vastaaviin liittimiin, jolloin lukkoa voidaan ohjata syötetyllä koodilla. 5. Langallisen ovikellon kytkeminen:

Soittokello:

Soittokellon johdot on kytketty virransäätimen BELL-liittimiin (violetti johto), jolloin sisäänkäynnin yhteydessä kuuluu äänimerkki. Sarja sisältää

1 x Uloskäyntipainike EB-12A

• 1 x Asennustarvikesarja
