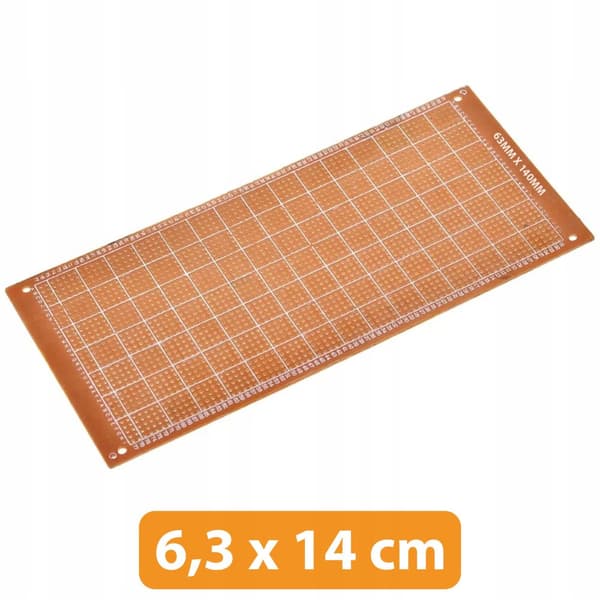

Rosfix yksipuolinen universaali prototyyppilevy 63 x 140 mm

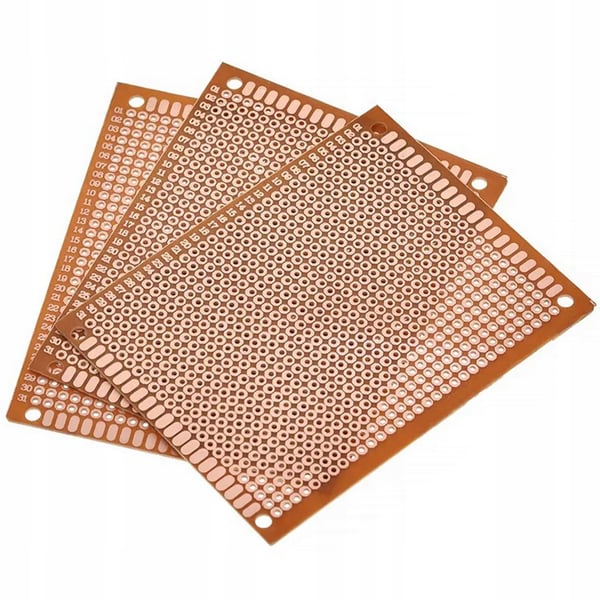

Yksipuolinen universaali prototyyppikortti, kooltaan 63 x 140 mm, suunniteltu prototyyppipiirien rakentamiseen käyttämällä läpivientireikien (THT) komponentteja, kuten vastuksia, kondensaattoreita, LEDejä ja integroituja piirejä DIP-pakkauksissa. Levy mahdollistaa minkä tahansa elektronisen piirin asennuksen sen 2,54 mm:n jakoreikien ansiosta, jotka on järjestetty suorakaiteen muotoiseen ryhmään.

    Levy on varustettu kahdella rivillä soikeita tyynyjä kummallakin sen lyhyemmällä sivulla, mikä mahdollistaa ohuiden johtojen kätevän juottamisen. Pinnoitettuja reikiä ei ole yhdistetty ennalta määrätyillä reiteillä, mikä mahdollistaa täydellisen vapauden komponenttien välisten liitäntöjen suunnittelussa.

Voit käyttää ohutta lankaa (kynar) tai eristettyjä lankajohtoja tehdäksesi juotostyynyjen väliin hyppyjä. Neljä kiinnitysreikää mahdollistavat levyn kätevän asennuksen prototyyppilaitteen koteloon tai pistorasiaan.

    Sovellus:

Universaalilevyt ovat ihanteellisia kestävien elektronisten piirien kokoamiseen juottamalla, kun taas leipälevyt mahdollistavat juottamattoman piirirakenteen, mikä mahdollistaa komponenttien uudelleenkäytön.

Tekniset tiedot:

• Mitat: 63 x 140 mm
• Asennus: Reiän läpi (THT)
• Reiän pitch: 2,54 mm
• Asennusreiät: 4 sijoitettu symmetrisesti kulmiin
