Ankkurit, liittimet teräksiselle I-palkille 135 mm 75 kpl.Kiinnityspidikkeet I-palkkeihin

Tärkeimmät parametrit

• Malli: HE135
• Mitat: 135 x 40 mm
• Levyn paksuus: 4,0 mm
• Pakkaus: 75 kpl.
• Reiät: 6 kpl. x Ø 5 mm
• Materiaali: S250GD teräs, sinkitty 275 g/m2 (20 µm)

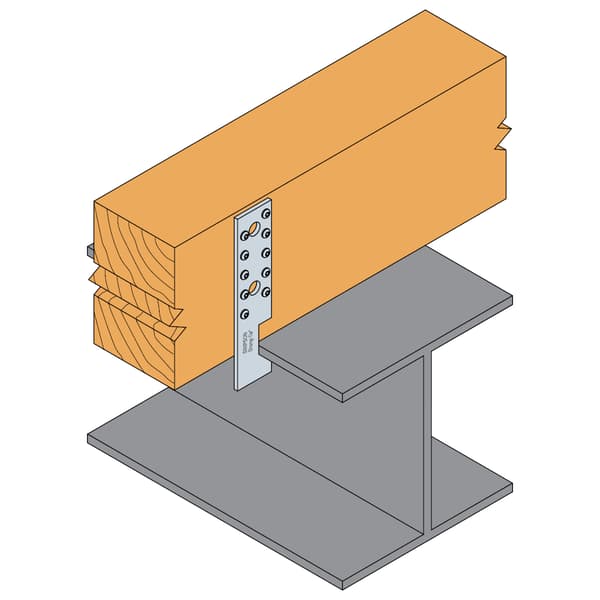

Suunniteltu teräksisten I-palkkien ripustamiseen puurakenteeseen tai päinvastoin - puupalkkien asentamiseen teräksisen I-palkin päälle

Tunnetun yrityksen SIMPSON Strong-Tie ®

HE-ankkurit ovat suosittu ratkaisu esivalmistettujen kattoristikoiden asentamiseen teräksisiin I-palkkeihin.

Edut

1. Vahvat ja kestävät liitokset

Korkealaatuisen teräksen (S250GD-teräs) ja Sendzimir-kuumasinkityksen ansiosta liitin varmistaa liitosten poikkeuksellisen lujuuden ja kestävyyden.

2. Käyttöluokka 2

Sille on ominaista 20 °C:n lämpötilaa vastaava materiaalikosteus ja yli 85 %:n ympäröivän ilman suhteellinen kosteus vain muutaman viikon ajan vuodessa. (esim. avoimet vajat tai lämmittämätön ullakko)

Sovelluksen ja menetelmän kokoonpano

Liitos

Pääelementti: massiivipuu, komposiittipuu, kerroksittain liimattu puu.

Toissijainen elementti:teräs palkki

Kiinnitys puuhun: CNA4.0-järjestelmänauloilla tai vaihtoehtoisesti CSA5.0-järjestelmäruuveilla.

Käyttökohde

Esivalmisteisten kattoristikoiden kokoamiseen teräksisiin I-palkkeihin käytetään 2 tai 4 HE-liitintä vaaditusta kantavuudesta riippuen. Asennettaessa kahta HE-ankkuria, ne tulee sijoittaa vinottain.

Todistus

ETA-07/0285

Korkeimman laadun takuu. Tämä standardi määrittelee vaatimukset ja testausmenetelmät kantavissa puurakenteissa käytettävien kiinnikkeiden materiaaleille, geometrialle, lujuudelle, jäykkyydelle ja kestävyydelle (eli korroosionestolle).
