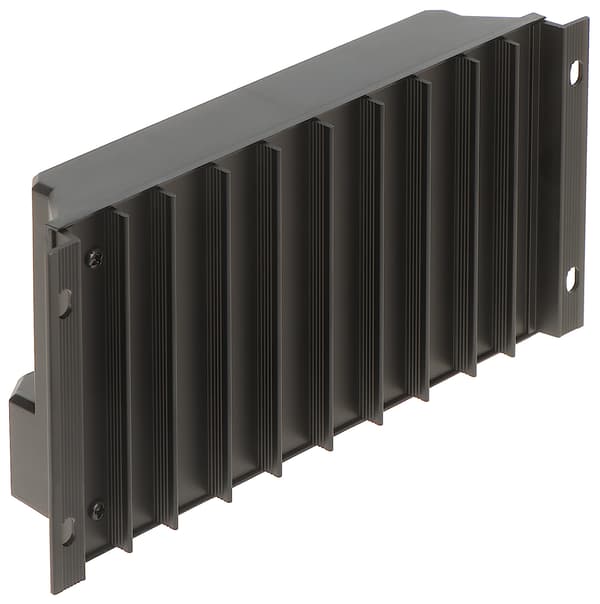

AURINKOAKKUJEN LATAUSOHJAIN SCC-60A-PWM-LCD-S2

Aurinkopaneelit ovat puhdas ja ekologinen sähkönlähde. Tämän energian kerääminen asettaa kuitenkin useita haasteita laitesuunnittelijoille. Paneelin tuottama energiamäärä riippuu voimakkaasti kennon pintaan osuvan valon tulokulmasta ja voimakkuudesta. Tämä puolestaan johtaa epävakaisiin tehoparametreihin, sillä jo pienenkin osan paneelista varjostaminen voi heikentää hyötysuhdetta merkittävästi. Optimaalinen ratkaisu edellä mainittuihin ongelmiin on käyttää aurinkopaneelista, akusta ja latausohjaimesta koostuvaa sarjaa. Tämä sarja mahdollistaa kuormien virransyöttöparametrien vakioimisen ja varastoi myös ylimääräisen energian myöhempää käyttöä varten. SCC-60A-PWM-LCD-S2 -aurinkosäädin mahdollistaa paneelien kytkemisen sekä sarjaan että rinnan, samalla kun laitteen tulossa säilytetään sallitut suurimmat sallitut virta- ja jänniterajat. PWM-säätimien toimintaominaisuuksien vuoksi on tärkeää muistaa, että kun paneelit on kytketty sarjaan, akun latauksen nimellinen lähtöjännite on 24 V. Huomautus: Aurinkosäätimet on suunniteltu toimimaan aurinkopaneelien kanssa. Niitä ei tule käyttää muiden virtalähteiden kanssa.

• Säätötyyppi: PWM
• Nimellisjännite: 12 / 24 V
• Nimellisvirta: 60 A
• Sallittu jännitealue: ≤ 25 V 12 V akulle - Yhteen ohjaintuloon kytketyn paneelin korkeimman käyttöjännitteen alue, ≤ 50 V 24 V akulle - Yhteen ohjaintuloon kytketyn paneelin korkeimman käyttöjännitteen alue
• Akun latausjännite: 13 V ... 15 V (säädettävä)
• Lähtöjännite: Sama jännite kuin akun napoissa
• Akun latausvirta: maks. 60 A
• Kuormavirta: maks. 20 A
• Paino: 0,28 kg
• Mitat: 182 x 90 x 46 mm
• Takuu: 2 vuotta

Valitut ominaisuudet:

• 2 x USB-virtalähde: 5 V / 2 A,

24H - kuorman virtalähde toimii koko ajan, 1H ... 23H - kuorman virtalähde toimii valitun tuntimäärän auringonlaskun jälkeen, 0H - Kuormavirtalähde toimii hämärästä aamunkoittoon 2 x USB-virtalähtö: 5 V / 2 A, Kuorman irtikytkentäjännite (akun ylipurkautumissuoja): 9 ... 11,5 V (säädettävä), Laite on suunniteltu lataamaan vain AGM-, geeli- ja lyijyakkuja, LCD-näyttö, LED-valot, jotka osoittavat laitteen toimintatilan, Toimintatilat: 24H - kuormavirtalähde toimii koko ajan 1H ... 23H - kuormavirtalähde toimii valitun tuntimäärän auringonlaskun jälkeen 0H - kuormavirtalähde toimii hämärästä aamunkoittoon
