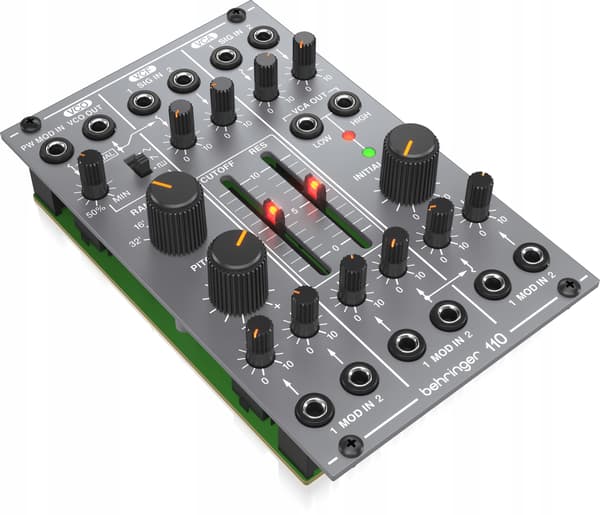

Behringer 110 VCO/VCF/VCA on autenttinen kopio alkuperäisestä 80-luvun System 100 -piiristöstä, joka sopii tavalliseen Eurorack-koteloon.

Tärkeimmät ominaisuudet

• Upea 80-luvun VCO/VCF/VCA-moduuli
• Autenttinen kopio alkuperäisestä 'System 100M' -piiristöstä
• Täydellinen syntetisaattoriääni sisäisellä yhdistetyllä signaalivirralla helppokäyttöisyyden takaamiseksi
• VCO:ssa on 3 valittavaa aaltomuotoa (kolmio, ramppi ja neliö PWM:llä)
• VCO tarjoaa laajan äänenkorkeuden säädön sekä 1 äänilähdön ja 2 CV-tuloa
• VCF:ssä on katkaisu-, taajuus- ja resonanssisäätimet sekä 2 äänituloa ja 2 CV-tuloa
• PWM-oskillaattori manuaalisella ja ulkoisella CV:llä ohjaus
• VCA:ssa on vahvistuksen säätö ja 2 äänituloa, 2 äänilähtöä (matala/korkea) ja 2 CV-tuloa
• 17 säädintä ja kytkintä tarjoavat reaaliaikaisen pääsyn kaikkiin tärkeisiin parametreihin
• Eurorackin tekniset tiedot: 16 HP, 60 mA +12 V, 50 mA -12 V.

Tekniset tiedot

Tulot

• Pulssinleveyden säätö Liitäntä: 3,5 mm:n liitin TS kytketty DC Impedanssi: 70 kΩ Suurin tulotaso: 0 V - +10 V 4 % V:ssä
• Signaalitulo: 2 x 3,5 mm:n liitin TS kytketty DC Impedanssi: >50 kΩ Suurin tulotaso: +17 dBu
• VCO-tulomoduuli 2 x 3,5 mm:n liitin TS summattu. Impedanssi >50 kΩ epäsymmetrinen. CV-alue 0V - +10V, 1V/okt.
• VCF-tulomoduuli 2 x 3,5 mm:n liitin TS summattu. Impedanssi >50kΩ epäsymmetrinen. CV-alue 0V - +10V, 1V/okt.
• VCA-tulomoduuli 2 x 3,5 mm:n liitin TS summattu. Impedanssi >50kΩ epäsymmetrinen. CV-alue 0V - +10V, 1V per 10dB.

Lähdöt

• VCO-lähtö 3,5 mm:n liitin TS DC-kytketty. Impedanssi 1kΩ epäsymmetrinen. Suurin lähtötaso 10V p-pTaajuusalue ilman ulkoista CV:tä <1Hz - 30kHz
• VCA-lähtö: 2 x 3,5 mm:n liitin TS, AC-kytketty. Impedanssi: 1kΩ, epäsymmetrinen. Korkea suurin lähtötaso: +18dBu. Matala maksimilähtötaso: -2 dBu. Korkea kohinataso: -60 dBu, 22 Hz-22 kHz. Matala kohinataso: -80 dBu, 22 Hz-22 kHz.

• Ohjauspaneeli: Pulssinleveys: 50 %:sta minimiin. Aaltomuoto: Kolmio-, saha- ja pulssiaaltomuoto. Alue: 32’, 16’, 8’, 4’, 2’. Äänenkorkeusalue: 2 oktaavia. Rajataajuus: 20 Hz - 20 kHz. Resonanssi: Pois päältä, itsevärähtely. Tulosignaalin taso: -∞ - 0. Modifikaatiotulon taso: -∞ - 0.

• Virtalähde Eurorack 80mA (+12V), 50mA (-12V)
• Fyysiset mitat 81 x 129 x 46 mm Räkin koko 16HP Paino 0,19 kg
