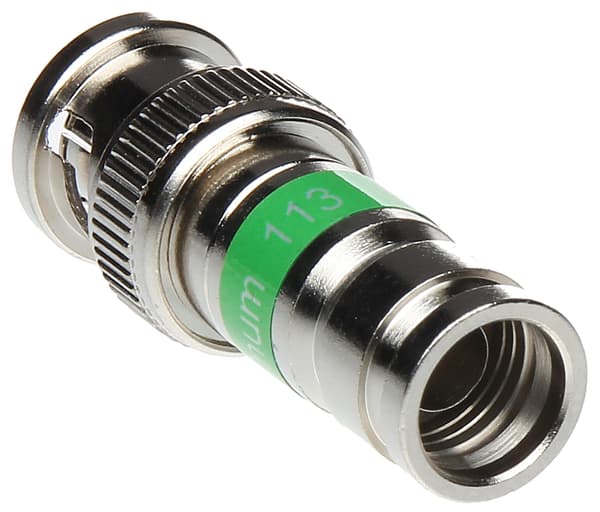

BNC-W/ZAC-TRI113/MSR-puristusliitin

Liittimessä on kaksi täyttä rengasta, jotka liittimen puristusprosessin (pitkittäinen, aksiaalinen puristus) seurauksena pullistuvat sisäänpäin. Ammattimainen BNC-W/ZAC-TRI113/MSR-puristusliitin täyttää kaikki SCTE:n (Society of Cable Telecommunications Engineers) suositukset tämän tyyppisille liittimille. Tämän liittimen ominaisuudet on suunniteltu erityisesti TriSet-113-kaapeleille. Mitat on suunniteltu siten, että puristuksen jälkeen liitin puristuu kaapelin vaippaan riittävän suurella voimalla estääkseen irtoamisen, mutta kuitenkin riittävän heikolla voimalla välttääkseen kaapelin rakenteen vaurioitumisen.

• Liittimen tyyppi: BNC-suoraliitin
• Liitinelementtien kiinnitys: Puristuskiinnitys
• Impedanssi: 75 Ω
• Materiaali: Messinki (nikkelöity)
• Käyttötarkoitus: Koaksiaalikaapeli
• Johdon kiinnitys: Puristaminen
• Kaapelin halkaisija: max. 8,0 mm
• Näytön kiinnitys: Puristuskiinnitys
• Vedenkestävyys: Kyllä
• Esimerkkisovellus: Triset113
• Paino: 0,015 kg
• Mitat: Ø 14,4 x 37 mm
• Takuu: 2 vuotta

Valitut ominaisuudet:

• Laaja toimintakaista
• Liittimen ja kaapelin välisen yhteyden vedenkestävyys
• Korroosionkestävyys - valmistettu kokonaan ei-rautametalleista ja korkealaatuisimmasta dielektrisestä materiaalista
• Erittäin pieni vaimennus koko toimintakaistalla
• Erinomainen sopivuus siirtolinjaan koko toimintakaistalla
• Oikein puristettua liitintä on mahdotonta rikkoa
• Rakenne on suojattu useilla patenteilla

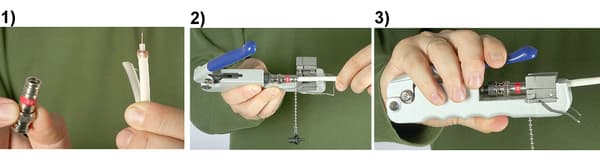

• Puristamiseen käytä HT-5082R-puristustyökalua
