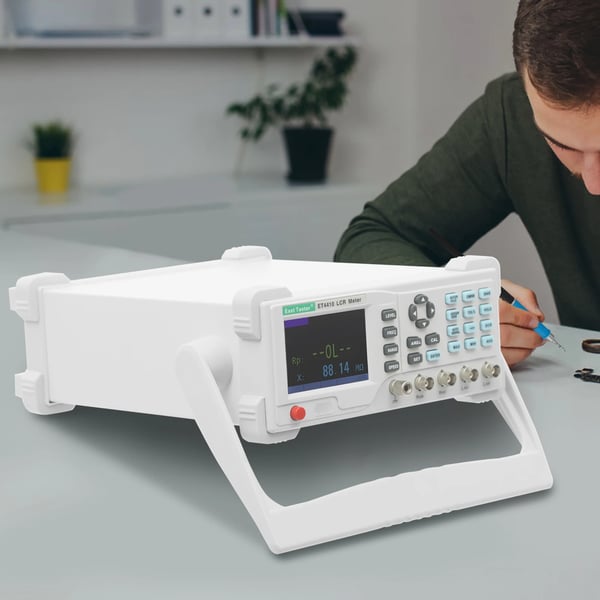

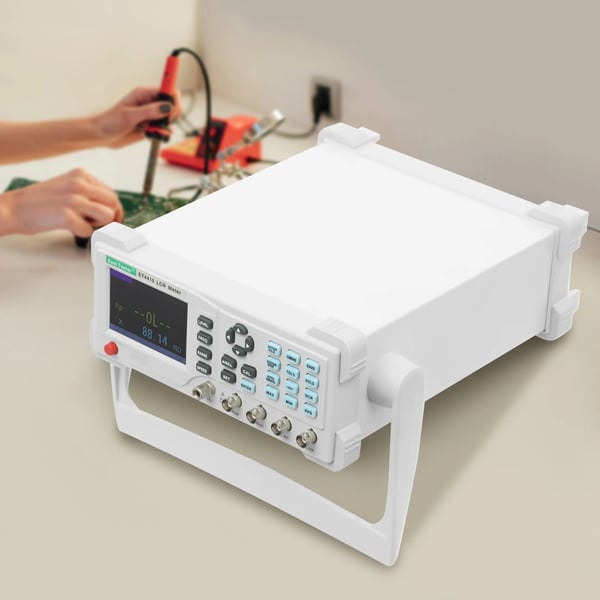

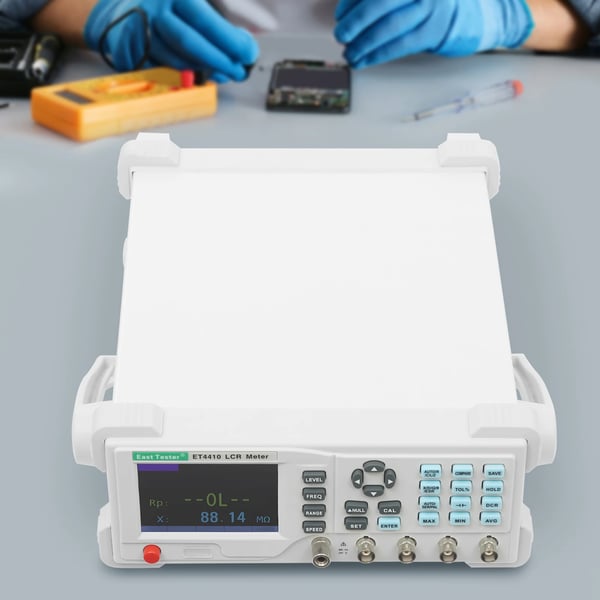

Præcis LCR-tester til udvikling og QAET4410 er en hvid bænktop LCR-tester, der leverer nøjagtige målinger af induktans, kapacitans og modstand. Med 0,1% nøjagtighed, op til 100 kHz testfrekvens og 3,5 cm TFT-LCD er den skabt til laboratorier, produktion og service.

Vigtigste fordele

• Høj præcision på 0,1% og 5-cifret display.
• Stor dækningsgrad af L/C/R og ekstra parametre som ESR og Q.
• Hurtige målinger med tre hastigheder.
• Fleksible testbetingelser med 16 frekvenspunkter og 6 testniveauer.
• Effektiv sortering via comparator og filtergrænser.
• Nem integration med USB, RS232 og HANDLER.
• Pålidelig kalibrering for åben/kortslutning.

Præcision i praksis0,1% grundnøjagtighed og 5-cifret visning for hoved-/underparametre giver sikre resultater til designvalidring og fejlfinding.

Udvidede måleparametreHovedparametre L/C/R/Z samt X/D/Q/θ/ESR som underparametre hjælper med at afsløre tab og parasitter.

Tempo der passerVælg 2/4/8 målinger pr. sekund (langsom/mellem/hurtig) for den rette balance mellem throughput og præcision.

Styr på betingelserne16 frekvenspunkter op til 100 kHz, seks faste niveauer (0,1–2 V) og intern bias 0–1500 mV i 1 mV trin sikrer reproducerbarhed.

Hurtig Go/No-GoComparator med fem sorteringer (tre pass, én fail, én subsidiary) samt filterområde −50% til +50% (1/5/10/20%) effektiviserer kontrol.

Problemfri tilslutningUSB, RS232 og HANDLER gør dataopsamling og automatisering enkel.

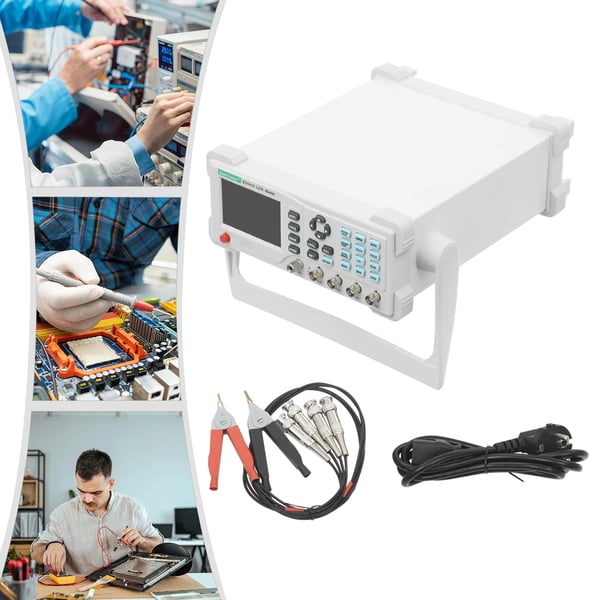

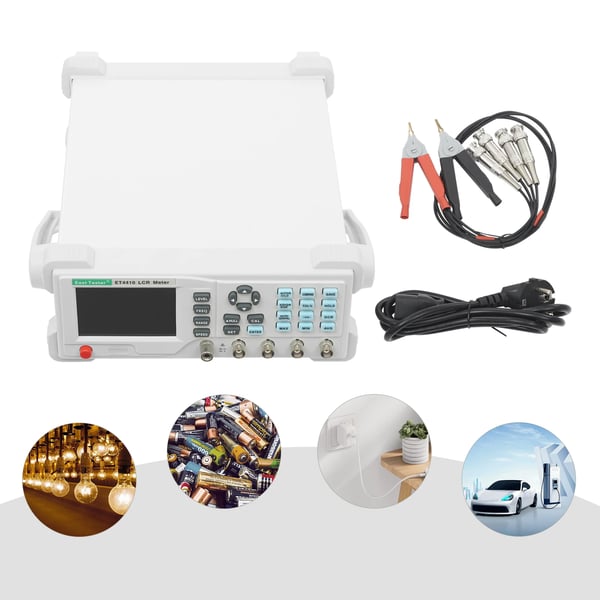

Pakkens indhold

• ET4410 LCR-tester (hvid, bænktop)
• Netkabel (EU-stik)
• Sikring AC 250 V, 500 mA (forudmonteret)
• 3,5 cm TFT-LCD display

Specifikationer

• Farve: Hvid; Montering: Bænktop
• Materiale: Aluminium, PCB, silikone; Proces: Silketryk
• Display: 3,5 cm TFT-LCD; 5 cifre hoved/under
• Forsyning: AC 200–240 V, 50–60 Hz; Effekt ca. 100 W
• Sikring: AC 250 V, 500 mA; EU-standard stik
• Målefrekvens: op til 100 kHz; 16 punkter
• Niveauer: 0,1/0,3/0,6/1/1,5/2 V; Kildeimpedans: 30 Ω/100 Ω
• Intern bias: 0–1500 mV, 1 mV trin
• Nøjagtighed: 0,1%; Hastighed: 2/4/8 målinger/s
• Parametre: L/C/R/Z; X/D/Q/θ/ESR
• Område L: 0,001 µH–99,999 H; C: 0,001 pF–99,999 mF; R: 0,0001 Ω–99,999 MΩ
• Filter: −50% til +50% (1/5/10/20%)
• Interface: USB, RS232, HANDLER

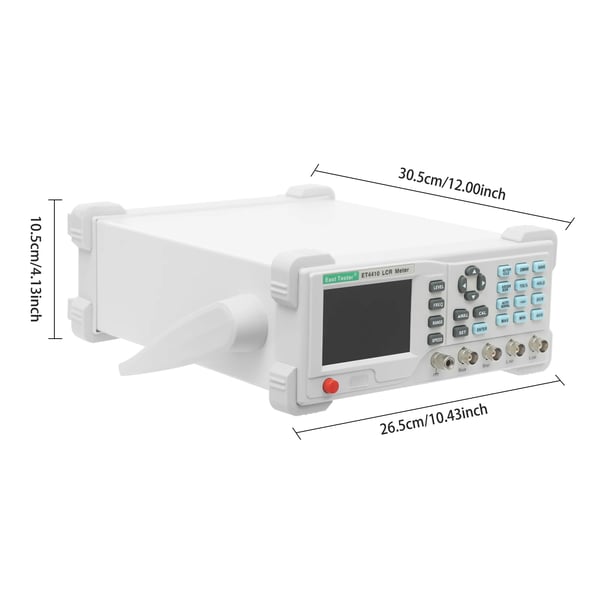

• Størrelse: 26,5 × 30,5 × 10,5 cm
