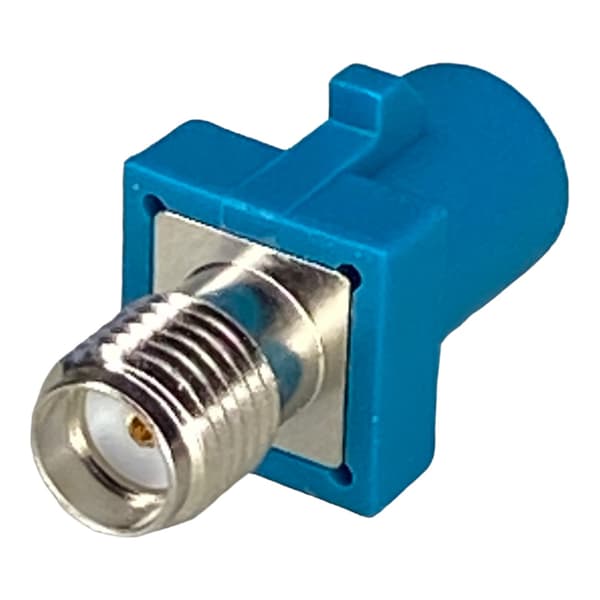

FAkra-pistoke SMA-naarasliittimeen, koodi-Z-sovitin

SMB-korkeataajuinen koaksiaaliliitin on lisäksi varustettu muovisuojuksella, joka polarisoi (koodaa) liitännän FAkra-teollisuusstandardin mukaisesti.

FAkra-standardi luotiin pääasiassa autoteollisuuden ja siinä käytettyjen teknologioiden tarpeisiin: RF-signaalit GPS, GSM, radio (AM, FM, DAB), mikä ei rajoita käyttöä muissa sovelluksissa.

Tekniset tiedot:

- Liittimen tyyppi:Fakra II SMB
- Tyyppi:koaksiaali
- Liitin 1:Fakra suora pistoke
- Liitin 2: SMA suora pistorasia
- Impedanssi:50 ohmia
- Suurin käyttöjännite:335V
- Käyttölämpötila:-40°C ~ 105°C
- Väri:merensininen (kannen värikoodaus)
- Nolaarisuus:Z-koodattu (vedensininen) - neutraali koodaus sopii kaikkiin koodeihin
- Paikallinen suuntautuminen:  suora

Fakran standardi erottaa kolme mekaanista näppäintä, jotka on koodattu suurilla kirjaimilla, jotka liittyvät värikoodaukseen, joka mahdollistaa helpon tunnistamisen

(kirjaimet A - musta, B - kermanvärinen, C - tummansininen, D - violetti, E - liilanvihreä, F - ruskea, G - harmaa, H - vaaleanpunainen, I - beige, K - curry, L - karmiininpunainen, M - oranssi, N - vihreä, Z - merensininen).

FAKRA-standardi tarjoaa yhden neutraalin avaimen - universaali Z - merensininen Sininen, joka voidaan korvata Koodaus:
A - Musta, B - Kermanvärinen, C - Tummansininen, D - Violetti, E - Violetinvihreä, F - Ruskea, G - Harmaa, H - Vaaleanpunainen, I - Beige, K - Curry, L - Karmiininpunainen, M - Oranssi, N - Vihreä

Huomautus tuotteesta:

- joskus väri voi poiketa ilmoitetusta sävystä, mutta kuvauksessa on aina mukana tuotantokoodi code-x
