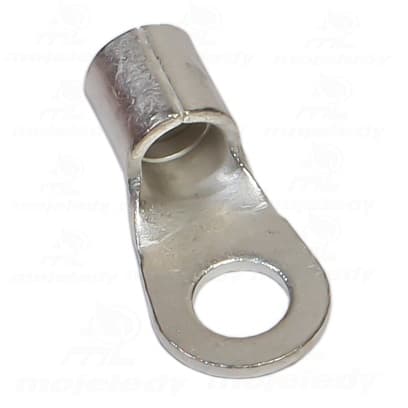

✔️ Cu-putkisilmukka KOA 8-35 50kpl. ➡️ Tekniset tiedot Valmistaja: ERKO ✔️ Tuotesarja: KOA ✔️ Valmistajaindeksi: KOA_8-35/50 ✔️ Kärjen muotoinen Silmukka ✔️ Liitäntäkulma Suora ✔️ Materiaali Kupari ✔️ Malli ilman kaulusta ✔️ Johdinkoko ✔️ ✔️ Johdinkoko 8 mm ✔️ Tarkastusreiällä EI ✔️ Pintasuojaus Tinaus ✔️ Nimellispoikkileikkaus [mm2] 35 ✔️ DIN mukainen ✔️ DIN-sarjan kuparisilmukkaputkiliittimet (galvaanisesti tinattu) standardin DIN 46235 mukaisesti, puristamiseen. Ne mahdollistavat kuparikaapelin johtimien päättämisen ja niitä käytetään aina, kun kaapeli on tarpeen liittää esimerkiksi kytkentäkeskukseen, virtakiskoon tai muuhun laitteeseen ruuviliittimellä. DIN-rengasliittimien käyttö lisää tämän tyyppisen liitännän turvallisuutta ja kestävyyttä. Toisin kuin juotetut liitokset, rengasliittimien käyttö vähentää ytimien ja eristeiden ylikuumenemisen riskiä. Puristettaessa sektorin muotoisia ytimiä, ne on muotoiltava uudelleen "pyöreiksi". Kaikki kupariputken silmukat käyvät läpi lisäkarkaisu- ja polttoprosessin 700 °C:n lämpötilassa. Tämä prosessi poistaa kaikki epäpuhtaudet materiaalista, josta kärki on valmistettu. Karkaistut kärjet, toisin kuin karkaisemattomat kärjet, ovat vähemmän herkkiä halkeamille ja mikrohalkeamille puristuksen aikana, ja siksi niillä on paremmat toimintaparametrit. DIN 46235 -standardin mittatoleranssi koolle "d1" poikkileikkauksille 10-150 mm2 on +/- 0,3 mm poikkileikkauksille 185-400 mm2 +/- 0,4 mm, mitoille 500-625 mm2 +/- 0,5 mm, toleranssi on +/-1 mm, poikkimitta "b.--1" mm, poikkileikkauksilla välillä 95 - 625 mm2 se on +/- 2 mm koko poikkileikkausalueelle mittatoleranssi koolle "l1" on +2 mm, mitat "c" -3 mm. Puristamisen (liittimen liittäminen kaapeliin) tehokkuus riippuu sopivan työkalun ja poikkileikkauksen mukaan sovitetun muotin käytöstä. materiaali: elektrolyyttinen kupari (standardin EN13600 mukaisesti) minimi tinakerros: 3μm mittatoleranssi ac. standardiin DIN46235
