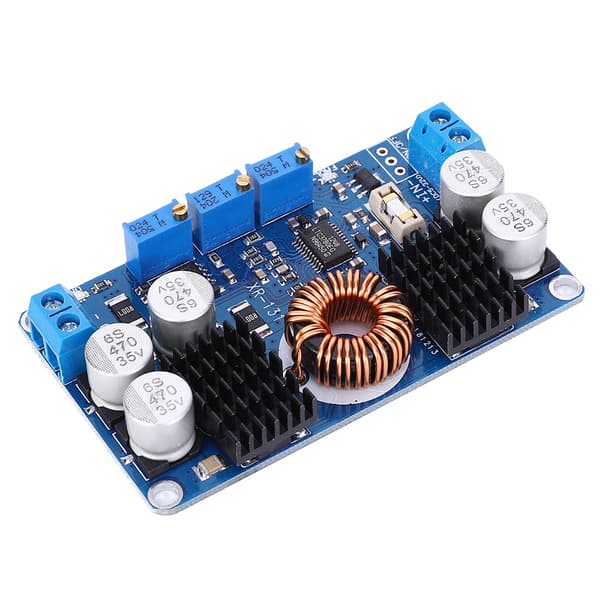

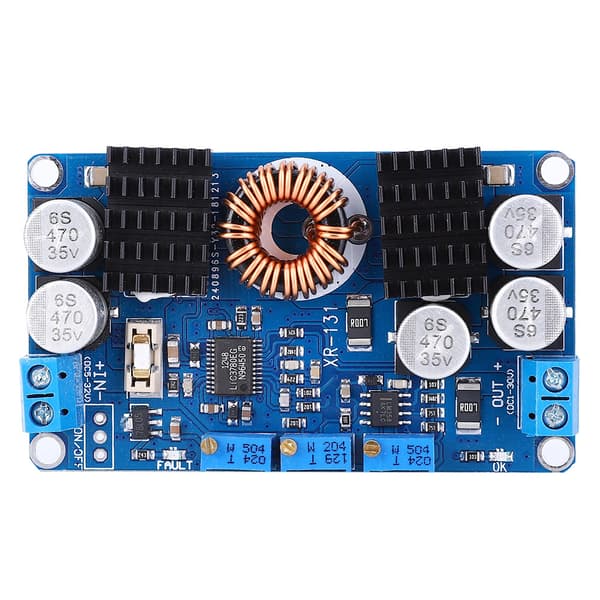

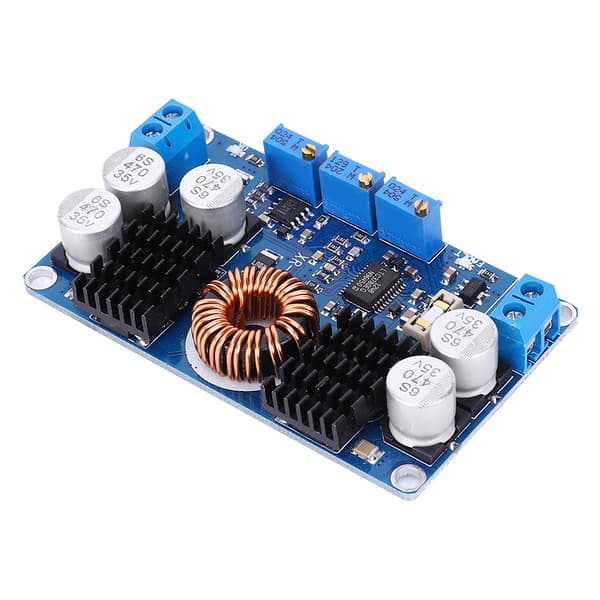

Tämä virtalähde on erittäin tehokas stabiloitu virtalähdemoduuli. Kun tulojännite on pienempi, suurempi tai yhtä suuri kuin lähtöjännite, lähtöjännite voidaan pitää vakaana. Täydellisen suojatoiminnon ansiosta sitä voidaan käyttää aurinkolataukseen. Piirilevy käyttää 1,6 paksuista kullattua prosessia, ja tulo käyttää vaihdettavaa sulaketta virtalähteen ja laitteiden suojaamiseksi. Koko elektrolyysiversio käyttää tuotuja alkuperäisiä laastareita, matalan vastuksen ja korkeataajuisia kondensaattoreita, mikä vähentää aaltoilun jäätymispisteeseen. IC käyttää tuotua alkuperäistä, jossa on vakiojännite, vakiovirta, alijännitesuoja (MPPT sopii paremmin aurinkolataukseen). Lähtövirheen ilmaisimen avulla se syttyy, kun lähtöjännitteen poikkeama on liian vakava, oikosulku ja muut viat. Hapettumisen jäähdytyselementin lämmönpoisto, lämmönpoistovaikutus on parempi kuin luonnollisen alumiinin. Induktori käyttää rauta-pii-alumiinia, jossa on vähemmän lämmitystä.

Erittely

Tuotetyyppi: Virtalähdemoduuli

Sähköiset parametrit:

1. Tulojännite: DC5-32V, on suositeltavaa käyttää yli 10V jännitettä

2. Lähtöjännite: DC1V-30V jatkuvasti säädettävissä

3. Lähtövirta: 10A (maksimi) 7A sisällä pitkään

4. Lähtöteho: Pitkäaikainen 80W, huippu 130W, yli 80W, vahvista lämmönpoistoa

5. Lähtöaaltoilu: 50mV (12V - 12V, mitattu 5A:lla)

6. Tulon käänteisen kytkennän suojaus: Ei, jos tarpeen, kytke Schottky-diodi sarjaan tulon kanssa

7. Lähdön takaisinvirtaussuoja: Ei, jos käytetään akun lataukseen tai kuorma on itse latautuva emotionaalinen kuorma, kytke Schottky-diodi sarjaan lähdön kanssa

8. Koko: Noin 77,6 x 46,5 x 15 mm / 3,1 x 1,8 x 0,6 tuumaa

9. Oikosulkusuojaus: Kyllä

10. Paino: Noin 45 g / 1,6 unssia

Virheenkorjausmenetelmä:

1. Akun alijännitesuojauksen säätömenetelmä: (otetaan esimerkkinä 12V lyijyakku, jonka alijännitesuoja on asetettu 10V:iin, ja lähtö sammutetaan)

Säädä tuloon kytketty säädetty virtalähde 10V:iin, säädä alijännitesuojapotentiometriä (lisää myötäpäivään, vähennä vastapäivään), kunnes vikailmaisin (punainen valo) syttyy, ja asetus on onnistunut; joten kun akku purkautuu 10V:iin, se katkaisee automaattisesti virransyötön suojatakseen akkua vaurioilta.

Huomautus: Jos se ei ole akkukäyttöinen, sitä ei voi asettaa.

2. Lähtöjännitteen säätömenetelmä: Tulo on kytketty virtalähteeseen (jännite on korkeampi kuin alijännitesuoja-arvo), punainen valo on sammutettu, sininen valo palaa, lähtö on kytketty yleismittariin, ja lähtöjännitteen potentiometriä säädetään (myötäpäivään lisää, vastapäivään vähentää), kunnes haluttu jännite saavutetaan.

Huomautus: Normaalisti punainen valo on sammutettu, sininen valo palaa, muuten se on viallinen. Tulon alijännitesuoja, lähdön ylivirtasuoja, lähdön oikosulkusuoja, poista vika ja kytke virta uudelleen.

3. Lähtövirran säätömenetelmä: (otetaan esimerkkinä 12V tulo 12V lyijyakun lataamiseen, latausvirta 5A)

Tulo on kytketty 12V virtalähteeseen, ja lähtö on kytketty ampeerimittariin (punainen testijohto on kytketty positiiviseen lähtöön, musta testijohto on kytketty negatiiviseen, ja lähtö on suoraan oikosulussa. On suositeltavaa käyttää yli 15A ampeerimittaria palamisen estämiseksi), säädä vakiovirtapotentiometriä (myötäpäivään lisää, vastapäivään vähentää), kunnes ampeerimittari näyttää halutun arvon 5A. Irrota ampeerimittari ja kytke akku latautumaan normaalisti.

Huomautus: Jos käytetään vakiojännitelaitteisiin, vain suurin lähtövirta on asetettava.

Pakettiluettelo:

1 x virtalähdemoduuli
