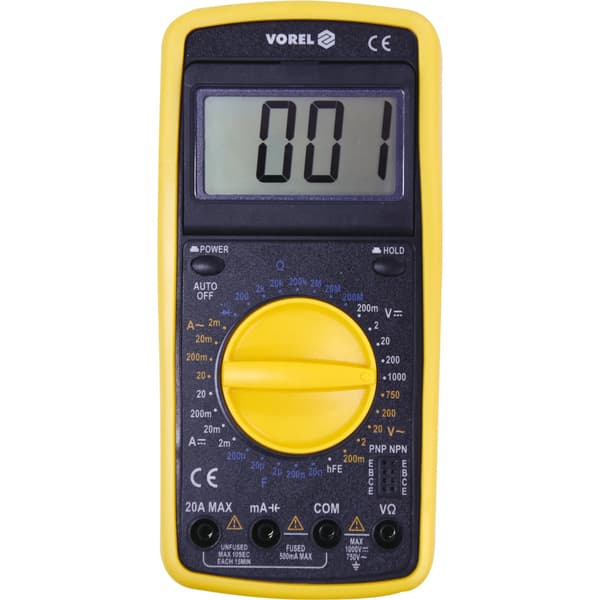

Monikäyttöinen 81775-mittari, jossa on käsikäyttöinen alue, mahdollistaa perus- ja monimutkaisten sähkömittauksien suorittamisen. Sitä voidaan säätää kulmanopeutta säätyvän LCD-näytön kehikon avulla, jolloin näytön voi asettaa sopivaan työasentoon.

Perusmittaukset:

• vaihtojännitteen mittaus: AC 0-750 V
• vaihtovirran mittaus: AC 0-20 A
• tasavirran mittaus: DC 0-20 A
• vastuksen mittaus: 0-200 MΩ
• diodin testi: IF 1mA, UR 1,5 V
• jännitepiirin jatkuvuuden testaus: 0-100 Ω

Lisämittaukset:

• transistorien hFe-testi: 0-1000, sisäänrakennettu mittapistorasia

Mittausetäisyys:

Esimerkki AC-mittauksen tarkkuuden määrittämisestä. Mittaustulos: 235 V

• 81775-mittarin mittausetäisyyden tämässä alueessa on: ±(1,2% + 5), tarkkuus 1 V
• Virheen laskentakaava: mittaustulos x 1,2% + 5 x tarkkuus
• Laskelmat: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Mittauksen tulos virhemarginaalilla 235 V: 235 ± 7,82 V*

• Tasavirran jännitteen mittauksessa: 12 V = 12 ± 0,146 V
• Vaihtovirran mittauksessa: 8 A = 8 ± 0,3 A*

Mittauksen resoluutiota ja tarkkuutta koskeva taulukko on käyttöohjeessa.

*81775-mittari ei tue true RMS -mittaustoimintoa, joten yllä oleva tulos vastaa oikeaa tilaa vain oikean sinusoidin tapauksessa.

Sisäänrakennetut toiminnot:

• DATA HOLD - säilyttää näytöllä tällä hetkellä mitatun arvon

Lisätietoja:

• LCD-näyttö, maksimi näkyvä tulos: 1999
• Äänimerkki piirin jatkuvuustestissä resistanssille alle 30 Ω
• Automaattinen diodin testin vaihtaminen jatkuvuustestiksi resistanssin ollessa alle 100 Ω (ei mahdollisuutta asettaa mittaria vain diodin testiin)
• Mittauspistokkeet mukana
• Suunniteltu ylikuormitusturvallisuudella, 20 A mittausliitäntä ilman sulaketta
• Muovikotelo ABS-muovista + ns. holster, kumikahva suojaa mittaria mekaanisilta vaurioilta
• Automaattinen sammutus 15 minuutin käyttämättömyyden jälkeen
• Alhainen paristotasoindikaattori
• SähSupply: 9 V paristo (6F22)

Huom!

Jos mitataan tuntemattomia arvoja käsin säädettävällä alueella, mittausta tulee suorittaa vähitellen suurimmasta alueesta pienimpään, jottei laitteelle aiheudu vaurioita.
