Koostuu polyamidiholkista ja galvanoidusta teräsruuvista, jossa on kuusikulmainen pää, integroitu aluslevy ja TX-hylsy.

Aluslevypäällisiä tulppia käytetään useimmiten metalliosien kiinnittämiseen ja paikoissa, joissa tarvitaan suurempaa puristuspintaa, eikä ruuvin kannan huuhtelua tarvita, toisin kuin uppokantaisia ruuveja.

Tärkeimmät parametrit

• Malli: KPR-fast-12180K
• Pistokkeen koko: 12,0x180 mm
• Suurin käyttöpituus: 110 mm
• Pakkaus: 25 kpl
• Pistoke: SW-13 ja TX-40

Laajennusliitin koostuu seuraavista:

• holkki - muoviosa
• liitin - teräsruuvi uppokantaisella päällä ja Torx 40 -hylsyllä

Tunnetun yrityksen alkuperäinen tuote klimasWkręt-Met ®

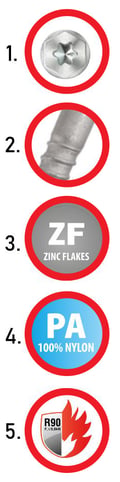

Ominaisuudet ja edut

1. Holkkikanta TX-40/SW-13-hylsyllä

TX-hylsy takaa optimaalisen vääntömomentin siirron, kun taas SW-kuusiokanta mahdollistaa ruuvin kiristämisen sopivalla voimalla (esim. momenttiavaimella).

2. Kierteen pienennys

Tarkka ruuvin kiinnitys. Lisääntynyt laajenemisvoima toisessa laajenemisvyöhykkeessä.

3. Korroosiosuojaus - sinkkihiutaleet

Sinkkihiutaleet ovat kaksi kertaa korroosionkestävämpiä kuin sinkitty sinkki. Klimas Wkręt-met -laboratorio vahvisti pinnoitteen erinomaisen laadun suolasuihkukammiossa tehdyillä testeillä (sinkkihiutaleille 240 tuntia suolasuihkukammiossa verrattuna galvanoituun sinkkiin 120 tuntia).

4. Polyamidiholkki

Paremmat fysikaalis-kemialliset ominaisuudet kuin polypropeenilla tai polyeteenillä.

5. Palonkestävyys

Julkisivujärjestelmien asennusta varten liittimen kantavuus on riittävä vähintään 90 minuutin palonkestävyys (R90). jos liittimen suunnittelukuorma NR<0,8 kN (ilman pysyvää keskeistä kuormitusta)

Alustat ja esimerkkisovellukset

A. Betoni

B. Umpinainen keraaminen silikaattitiili

C. Keraaminen tiili,

D. Ontto silikaattitiili,

E. Autoklavoitu AAC-betoni

1. Tuulettuvien julkisivujen asennus

2. Ilmastointilaitteiden asennus

3. Asennukset lämpimän kokoonpanon tekniikalla

4. Rakennusasennuselementtien asennus

5. Asennus "lämpimän kokoonpanon" tekniikalla

6. Rakennusasennuselementtien kiinnitys

Kuusiokantainen ruuvi, jossa on integroitu aluslevy ja TX-hylsy, suositellaan metallielementtien kiinnittämiseen.

Laajennusliitin koostuu seuraavista osista:

• Muovielementti - holkki
• Liitin - teräsruuvi

Liittimien esikokoonpano tarkoittaa:

• Yksinkertaisempaa ja nopeampaa kokoonpanoa
• Valmiita käyttövalmiita tuotteita ilman kokoonpanoa
• Ei virheitä ruuvin holkin valinnassa

Tuotetiedot

Pistoke

• [Dk] Pistokkeen halkaisija: Ø 12,0 mm
• [Lk] Pistokkeen pituus: 180 mm
• [Tfix] Max. käyttöpituus: 110 mm
• [Heff] Ankkurointisyvyys: 70 mm
• Tulpan materiaali: polyamidi (nailon)
• Pakkauksen kappalemäärä: 25

Ruuvi

• [Dw] Ruuvin halkaisija: Ø 8,0 mm
• [Lw] Ruuvin pituus: 185mm
• Hylsyn tyyppi: SW-13 ja TX-40
• Ruuvin materiaali: sinkitty teräs
• Määrä pakkauksessa: 25

Sertifikaatti

Eurooppalainen tekninen hyväksyntä ETA 12/0272

Tarjoamamme ruuvit ovat korkeinta laatua ja niitä voidaan käyttää turvallisesti rakentamisessa. Teemme kaikkemme varmistaaksemme, että urakoitsijoillemme toimitettavat tuotteet ovat turvallisia ja sopivia tiettyihin tehtäviin.

Tuotteen video

https://youtu.be/ygTRIj0Ocgw

(kopioi linkki ja liitä selainikkunaan)

Asennustapa

• Ennen asennusta on määritettävä alusta, johon kiinnitin asennetaan, ja vertaa kiinnittimen siirtämiä kuormia tuotetietolehdessä tai eurooppalaisessa teknisessä arvioinnissa määriteltyihin kantavuuksiin.
• Kiinnittimen sopiva pituus on valittava siten, että laajenemisalue sijaitsee seinän rakennemateriaalissa (kiinnitettävän elementin paksuus vastaa kiinnittimen suurinta käyttökelpoista pituutta).
• Porareiän syvyyden tulee olla vähintään 10 mm pidempi kuin liittimen ankkurointisyvyys – tämä mahdollistaa holkin oikean asettumisen reikään ja estää ruuvien löystymisen.
• Iskun käyttöä ei suositella rei'itettyihin reikiin porattaessa. tiilet, keraamiset tiilit ja kevytbetoni, mikä tuhoaa seinät eikä takaa liittimen tukevaa kiinnitystä.
• Porattujen reikien halkaisijan tulee vastata käytettyjen tappien halkaisijaa.
• Porattu reikä tulee puhdistaa ainakin ajamalla pora kahdesti, mikä poistaa porauspölyn ulkopuolelle. Pystysuoraan alaspäin poratut reiät vaativat syvemmän porauksen tai kertyneen porauspölyn puhaltamisen pois.
• Tappi työnnetään porattuun reikään ja ruuvia ruuvataan sisään, kunnes se on kokonaan upotettu holkkiin.
• Ruuvin väkisin kiristäminen voi aiheuttaa sen löystymisen, jota valmistajan takuu ei kata.
• Asennus tulee suorittaa -20 °C - +40 °C:n lämpötilassa (viittaa alustan lämpötilaan).

Klimas-ruuvit - ammattilaisten yleisin valinta

*Mittanauha ei sisälly sarjaan (sitä käytetään vain ruuvien parempaan esittelyyn)
