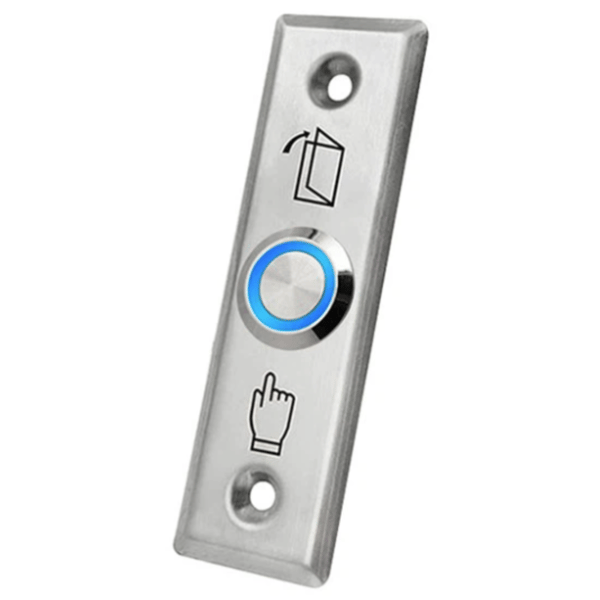

S28L Monostabiili poistumispainike

24,24 €

Muutama jäljellä

Ke, 10 kesä - pe, 12 kesä

Kotiinkuljetus

Turvallinen maksaminen

14 päivää avoin osto

Myyjä ja toimittaja

Super Merchant

Tuotteen kuvaus

Spreestin poistumispainike kulunvalvontajärjestelmiin on kestävä ja luotettava ratkaisu, joka mahdollistaa kytketyn sähkötoimisen vastaraudan nopean ja helpon avaamisen. Kestävyys ja tyylikkyys mielessä suunniteltu tämä -painike on täydellinen lisä mihin tahansa kulunvalvontajärjestelmään. Lisämukavuutta tarjoaa -painikkeiden taustavalo

, joka on hyödyllinen hämärässä tai yöllä . Tekniset tiedot Koskettimen tyyppi:

NO, monostabiili

Tuotetyyppi: Poistumispainike ulkoinen/sisäinen
Kiinnitys: Pinta-asennus
Koskettimen kuormitus: 3 A / 12-24 V AC/DC
Materiaali: Ruostumaton teräs
Suojausluokka: IP40
(suositellaan sisäkäyttöön) Painikkeiden valaistus: Kyllä
Väri: Hopea
Suunniteltu käyttöikä: 500000 painallusta
Paino: 0,03 kg
Esimerkkitilanne Poistumispainikkeen integrointi kulunvalvontajärjestelmään 1. Virtalähteen liitäntä:

Virransyöttö:

Vaihe- (sininen) ja nolla- (punainen) virransyötön johtimet (AC 230V 50Hz) on kytketty virtalähteen ohjaimen L- ja N-liittimiin.

2. Sähköisen vastakappaleen kytkentä: NO (normaalisti avoin) -lähtö:

Virtalähteen NO-lähtö (keltainen johdin) on kytketty sähköisen vastakappaleen toiseen päähän.

COM (yhteinen) lähtö: Virtalähteen COM-lähtö (musta johto) on kytketty sähköiskun toiseen päähän. Aktivoituna piiri sulkeutuu ja sähköiskun lukitus avautuu.

3. Poistumispainikkeen kytkeminen: Poistumispainike:

Poistumispainike (DOOR EXIT) on kytketty virtalähteen PUSH (keltainen johto) ja GND (musta johto) -liittimiin. Painikkeen painaminen avaa lukon, jolloin voit poistua huoneesta.

4. Numerolukon kytkeminen: Numerolukon virtalähde:

Virransäätimen +12V (punainen johto) ja GND (musta johto) -lähdöt on kytketty yhdistelmälukon vastaaviin liittimiin, jolloin laite syöttää virtaa.

Lukon ohjaus: Virransäätimen NO/PUSH (keltainen johto) ja COM (harmaa johto) -lähdöt on kytketty yhdistelmälukon vastaaviin liittimiin, jolloin lukkoa voidaan ohjata syötetyllä koodilla.

5. Langallisen ovikellon kytkeminen: Soittokello:

Soittokellon johdot on kytketty virtalähteen BELL-liittimiin (violetti johto), jolloin sisäänkäynnillä kuuluu äänimerkki.

Sarja sisältää 1 x Poistumispainike EB-12A
