Shelly Plus Add-on on galvaanisesti eristetty anturiliitäntä kaikille Shelly Plus -releille. Käytä sitä lämpötilan ja kosteuden mittaamiseen tai liitä siihen erilaisia analogisia ja digitaalisia antureita monimutkaisen automaation ja tehokkuuden parantamiseksi.

Kun Shelly Plus -lisäosa lisätään Shelly Plus -laitteeseen, se on aktivoitava sovelluksessa, minkä jälkeen on mahdollista aktivoida laitteeseen liittämäsi anturit.

Huom, asennuksen saa suorittaa vain valtuutettu sähköasentaja.

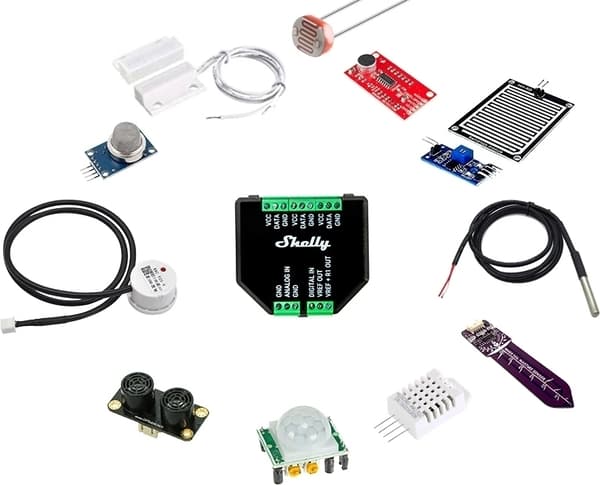

Tuetut laitteet:

• 5 x DS18B20
• 1 x DHT22
• NTC-vastukset, joiden nimellisvastus on 10 kΩ ja β=4000 K
• Valovastukset
• PIR-anturit
• Maan kosteusanturit
• Ultraääniläheisyysanturit
• Kapasitiiviset nestetason anturit
• Äänitunnistimet
• Muut analogiset anturit 0 - 10 V lähtöjännitteellä

Esimerkkejä käytöstä:

• Reed-kytkin: lisää ruokokytkin Plus Add On -laitteeseen seurataksesi autotallin oven auki/kiinni-asentoa. Suositellaan Shelly Plus 1:n kanssa.
• Nesteen tasoanturi: lisää nestetasoanturi Plus Add On -laitteeseen seurataksesi altaan tai akvaariosi veden tasoa. Suositellaan yhdessä Shelly Plus 1:n tai Plus 1PM:n kanssa.

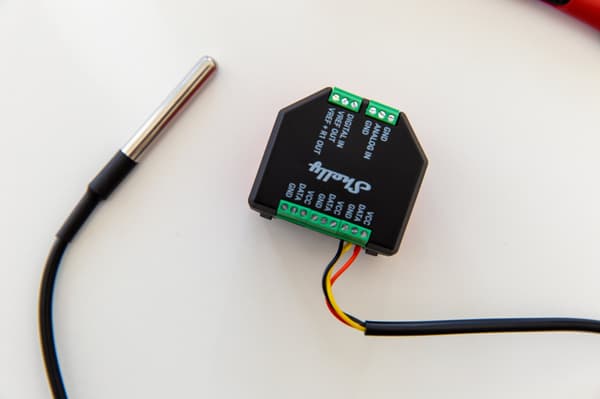

• Lämmitys: lisää kaksi DS18B20-lämpötila-anturia ja mittaa meno- ja paluulämpö.
• Tuuli: tuulianturin ansiosta markiisi voi vetäytyä automaattisesti sisään, kun tuulee liikaa. Suositellaan Shelly Plus 2PM:n kanssa.
• Maan kosteus: lisää maaperän kosteusanturi, jotta kastelujärjestelmä voi käynnistyä automaattisesti, kun maa on liian kuiva. Suositellaan yhdessä Shelly Plus 1:n kanssa.

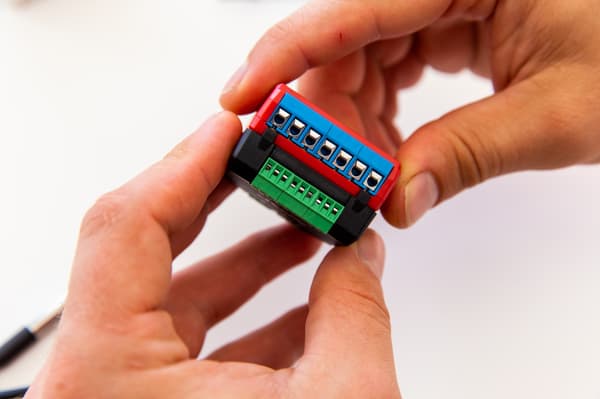

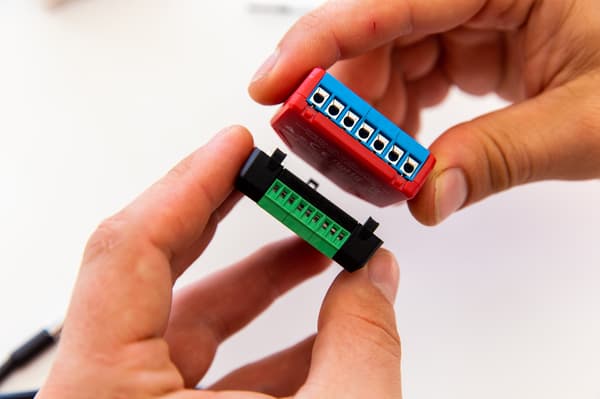

Shelly Plus Add-on ei toimi itsenäisenä. Laite on liitettävä mihin tahansa Shelly Plus -laitteeseen, mikä lisää Shelly Plus -laitteen toimivuutta. Shelly Plus -lisäosaa ei tarvitse kytkeä Shelly Plus -yksikköön, koska se on varustettu nastoilla, jotka yhdistetään automaattisesti Shelly Plus -yksikköön. Kaksi yksikköä on galvaanisesti erotettu toisistaan.

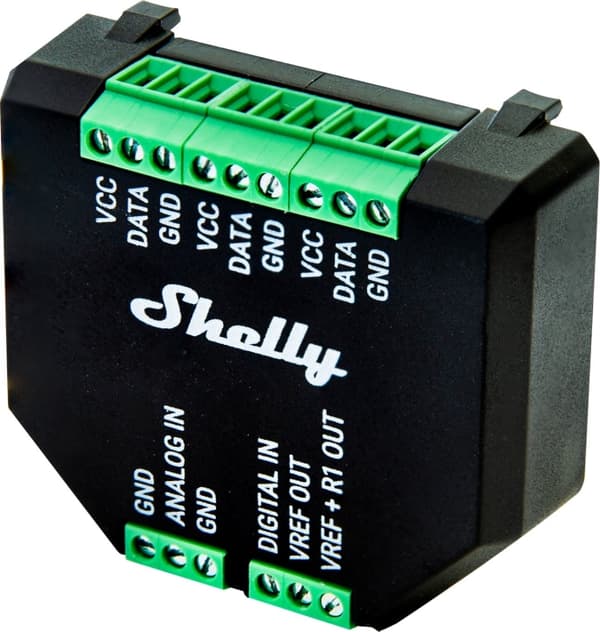

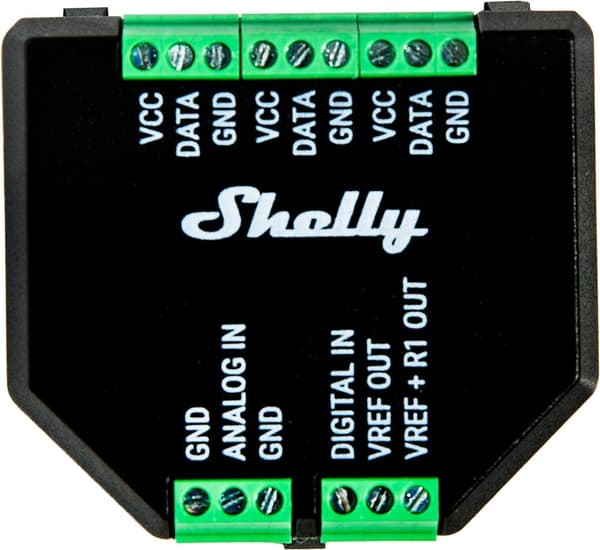

Laitteen liitännät:

• Tulot: 1 analoginen tulo, 1 digitaalitulo
• Lähtö: 1 referenssijännitelähtö, 1 referenssijännite vetovastuksen lähdön kautta, 2 maadoitusliitintä*
• 1-johtiminen liitäntä: 3 anturin virtalähdelähtöä (kytkettynä samaan PCB-rataan), 3 anturin dataliitintä (kytketty samaan PCB-rataan), 3 maadoitusliitintä*

* Kytketty samaan piirilevyn maadoituskerrokseen.

Ominaisuudet:

• Malli: Shelly Plus Add-on
• Käyttöjännite (DC): 3,3 V (Shelly laitteesta)
• Virrankulutus: ≪ 0,5 W (ilman antureita)
• VCC maksimi virta: 10 mA
• VREF lähtö maksimi virta: 1 mA
• VREF+R1 lähtö vastus: 10 kΩ
• Digitaali tulo: -15 V ... 0,5 V (true) / 2,5 V ... 15 V (false) / asetus vaihdettavissa asetuksista
• Käyttölämpötila: -20 ºC to +40 ºC, vain sisäkäyttöön
• Mitat: 37 x 42 x 15 mm
• Paino: 105 g

• Anturiliitäntä Shelly laitteille
• Monipuoliset mahdollisuudet
• Liitä analogiset/digitaaliset anturit
