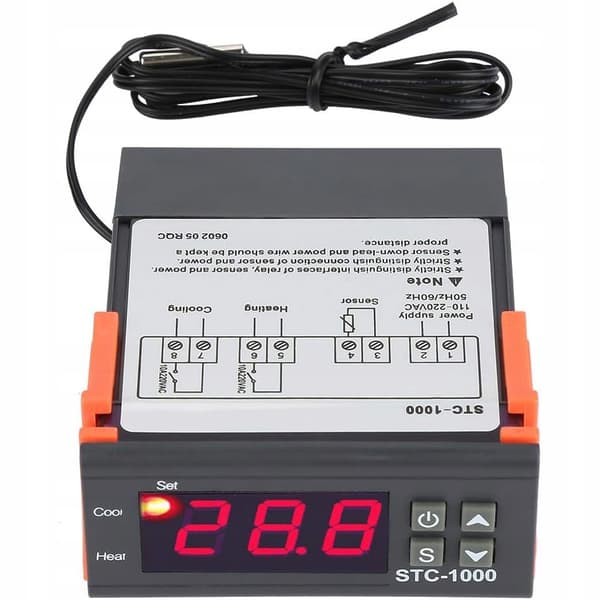

Termostaattilämpötilan säädin STC-1000 230V anturilla

Yleislämpötilasäädintä STC-1000 käytetään keskuslämmityspumpuissa, kiertovesipumpuissa, puhaltimissa, jääkaapeissa, uuneissa, uima-altaissa, savustamoissa ja monissa muissa laitteissa. Siinä on kirkas LED-näyttö ja vedenpitävä anturi noin 1 metrin kaapelilla.

    Lämpötilan säätö:Tarkka lämpötilan säätö on mahdollista välillä -50°C - 110°C.

Lämpötilan kalibrointi:Mahdollistaa mittausten tarkan säätämisen todellisiin arvoihin.

    Tilan vaihto:Vaihda nopeasti jäähdytys- ja lämmitystilojen välillä.

    Ulkoinen termostaatti:Vedenpitävä anturi 1 metrin kaapelilla mahdollistaa lämpötilan tarkkailun erilaisissa olosuhteissa.

LED-näyttö:Suuri ja selkeä LED-näyttö, josta on helppo lukea nykyiset asetukset ja parametrit.

    Ei lisävirtalähdettä:Lisävirtalähdettä ei tarvita.

Tekniset tiedot:

Virtalähde: 230V AC

Lämmitysreleen maksimikuormavirta: 2300W

Jäähdytysreleen maksimi kuormitusvirta: 2300W

Virrankulutus: +/- 3W

Sallittu kosteus: 20% - 85%

Lämpötilan mittaus: -50°C - 110°C

Lämpötilan säätöalue: -50°C - 110°C

Mittaustarkkuus: 0,1°C +/- 2 %

Lämpötilan säädön tarkkuus: 0,1°C

Hystereesin muutosalue: 0,3°C - 10°C

Lämpötila-anturin kalibrointialue: -10°C - 10°C

Releen viiveajan muutosalue: 0 - 10 minuuttia (Viive mahdollista vain jäähdytysreleessä)

Releen viiveajan ohjaustarkkuus: 1 minuutti

Virkistystaajuus: 0,5 s

Anturin (anturin) tyyppi: NTC10k (vedenpitävässä kotelossa)

Anturin (anturin) pituus kaapelilla: 1 metri

Anturin (anturin) halkaisija: 4 mm

Anturin (anturin) pituus metallikärjellä: 20 mm

Näytön tyyppi: LED 3 numeroa

Näytön väri: punainen

Johdinliitäntä: Liitin

Kotelon materiaali: Muovi

Etupaneelin mitat: 34 mm (korkeus) x 75 mm (leveys)

Takapaneelin mitat: 70 mm (leveys) x 82 mm (syvyys ilman etupaneelia) x 86 mm (syvyys etupaneelin kanssa) (etu)

Käyttöohjeet:

Parametrien tarkistus:

• Paina painiketta kerran käytön aikana näyttääksesi asetetun lämpötilan.
•     Painikkeen painaminen näyttää asetetun hystereesin.

    Asetusparametrit:

Paina "S"-painiketta käytön aikana 3 sekunnin ajan siirtyäksesi lämpötilan asetustilaan ("F1" ilmestyy näytölle ja SET-LED syttyy).

Käytä nuolinäppäimiä siirtyäksesi seuraavaan asetuskohteeseen.

    Muuttaaksesi asetusarvoa, valitse haluamasi kohta, pidä "S"-painiketta painettuna ja muuta arvoa painikkeella tai.

    Arvon asettamisen jälkeen vapauta S-painike ja paina virtapainiketta kerran tallentaaksesi asetukset ja palataksesi nykyisen lämpötilan näyttöön.

    Jos mitään toimintoa ei suoriteta 10 sekuntiin, laite palaa automaattisesti normaaliin toimintatilaan.

Tehdasasetusten palauttaminen:

• Virheen tapahtuessa (näytössä näkyy "Er"), minkä tahansa painikkeen painaminen palauttaa oletusasetukset ja palaa normaaliin toimintaan.
